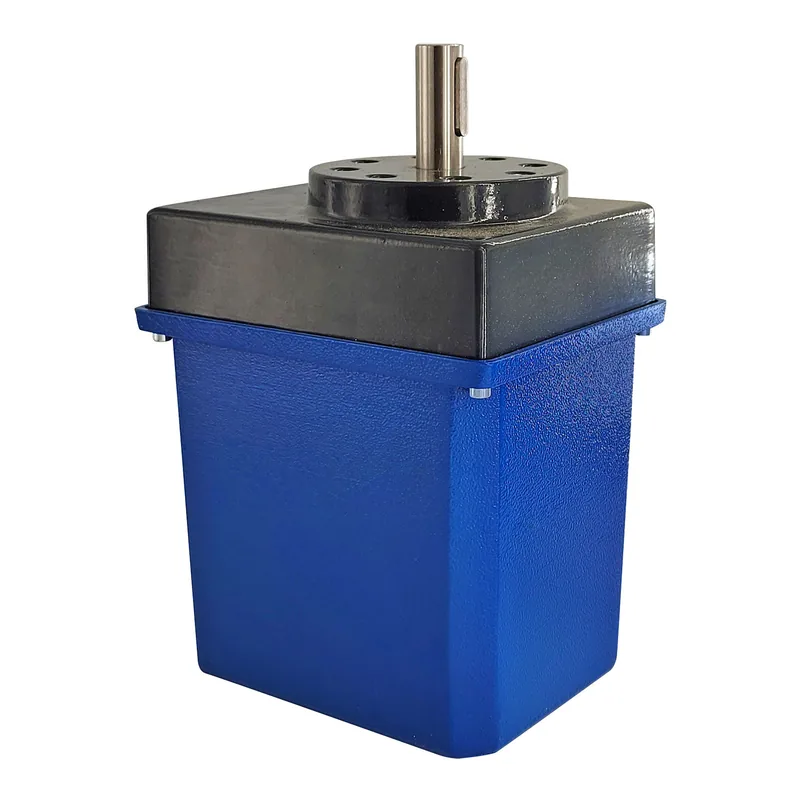

Schimpf Siłownik 862.712.004

Silnik serwo Schimpf 862.712.004 jest siłownikiem używanym do pozycjonowania przepustnic powietrza lub zaworów mieszających w systemach kotłów, palników lub ogrzewania. Działa na zasilaniu 230 V i zapewnia moment obrotowy 180 Nm. Silnik obraca się o 90 stopni w 60 sekund i akceptuje sygnały sterujące typu trójpunktowego, 0-10 V lub włącz/wyłącz. To urządzenie jest sklasyfikowane jako siłownik i jest identyfikowane przez oznaczenie typu 03-120/64112.

Wybierając zamiennik siłownika tego rodzaju, upewnij się, że moment obrotowy, czas pracy, typ sygnału sterującego, interfejs mechaniczny (wzór wału lub wymiary sprzęgła), kąt obrotu oraz obecność wyłączników pomocniczych odpowiadają oryginałowi. Wyłączniki pomocnicze muszą być ustawione prawidłowo, aby pasowały do skoku połączonej przepustnicy lub zaworu. Sprawdź zgodność napięcia zasilania i sygnału sterującego z kontrolerem systemu.

Typowe tryby awarii takich siłowników obejmują uszkodzone przekładnie, uszkodzone wyłączniki krańcowe lub zablokowany trzpień zaworu, jeśli zawór pozostawał nieruchomy przez długi czas. Objawy mogą obejmować brak ruchu przepustnicy lub zaworu, niestabilne pozycjonowanie lub nietypowe dźwięki wydawane przez siłownik. Sprawdź przekładnię, wyłączniki krańcowe i trzpień zaworu pod kątem zużycia lub przeszkód.
