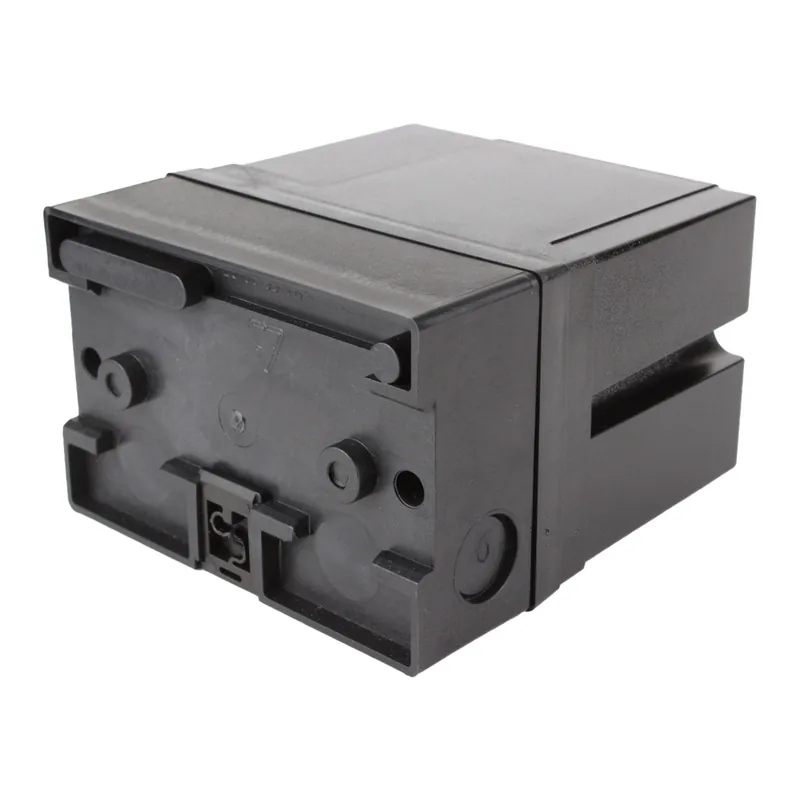

Kromschroder Dichtheitskontrolle 84765820

Die Kromschroder Dichtheitskontrolle 84765820 ist ein Steuergerät zur Dichtheitsprüfung von Gas-Sicherheitsventilen vor jedem gesteuerten Anlauf oder nach jedem gesteuerten Abschalten in Anlagen mit zwei Sicherheitsventilen. Es arbeitet mit einer Versorgungsspannung von 220–240 V und hat einen Lagertemperaturbereich von -15 bis 40 °C. Das Gerät verfügt über Schraubklemmen mit einem Querschnitt von 2,5 mm², einen maximalen Schaltstrom von 5 A und eine Schutzart IP40. Es ist in schlagfestem Kunststoff untergebracht und wiegt 0,485 kg. Die Prüfzeit ist von 100 bis 600 Sekunden einstellbar, und es erfordert einen externen Druckwächter zur Verifizierung.

Teile dieses Typs werden durch Abgleich der Versorgungsspannung, des Prüfzeitbereichs und der Klemmen-Spezifikationen mit dem bestehenden System ausgewählt. Das Gerät muss mit geeigneten Kabelverschraubungen (M16 Kunststoff) installiert und an einen externen Druckwächter angeschlossen werden, der zwischen den Ventilen montiert ist. Stellen Sie sicher, dass die Umgebungstemperatur und die Lagerbedingungen innerhalb der angegebenen Grenzen liegen. Das Gehäuse hat 5 Durchbruchöffnungen für die Kabeleinführung, und das Gerät sollte sicher montiert werden, um Vibrationen zu vermeiden.

Häufige Störungen umfassen Fehlfunktionen des internen Relais oder der Sicherung, die dazu führen, dass der Brenner nicht startet oder unerwartet abschaltet. Wenn der externe Druckwächter ausfällt, kann die Dichtheitsprüfung nicht abgeschlossen werden, was eine Verriegelung verursacht. Überprüfen Sie die Sicherung (5 A träge) und die Anschlüsse des Druckwächters. Stellen Sie außerdem sicher, dass die Prüfzeiteinstellung korrekt ist und das Gerät nicht Kondensation oder extremen Temperaturen ausgesetzt ist.
