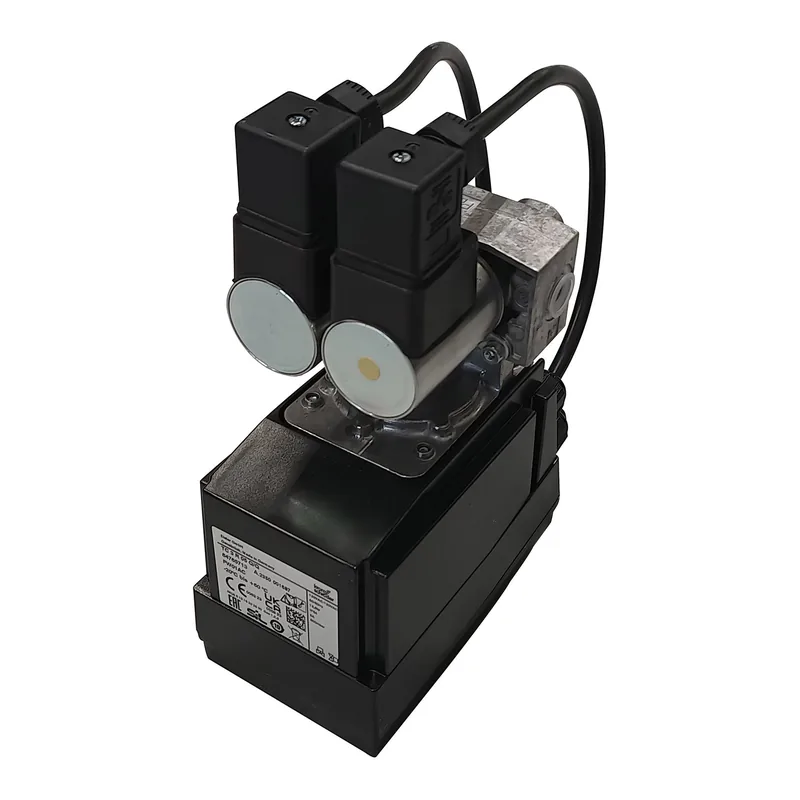

Kromschroder Tightness control TC3R05Q/Q 84765713
SKU 84765713
Modell TC3R05Q/Q
Marke Kromschroder
Fotos
noch kein Foto
Wichtige technische Daten
| Schutzart (IP) | IP65 |
|---|---|
| Gehäusematerial | impact-resistant plastic |
| Medium and ambient temperatures | -20–60 °C |
| Storage temperature | -20–40 °C |
| Max. number of operating cycles | 250000 |
| Valve opening time | 3 s |
| Type approvals | CE-0085CS0076 |
| Inlet pressure | 10 mbar |
| Measurement time | 5 s |
| Installation altitude | 2000 m |
| Cable gland | 5 x M16 x 1.5 |
| Cable cross-section | 0.75 mm2 |
| Maximum input current | 5 mA |
| Environmental restriction | no condensation permitted |
| Nettogewicht | 1.49 kg |
3565,52 EUR
3241,38EUR
auf Lager · 1
inkl. 21% MwSt. · 2678,83 EUR zzgl. MwSt. · Versandkosten werden an der Kasse berechnet
- Weltweiter Versand ab Lager
- Original-Ersatzteil vom Hersteller
- Versand innerhalb von 24 h bei Lagerware
Beschreibung
Steuerkasten zur Prüfung der Dichtheit von automatischen Absperrventilen vor der Brennerzündung und nach der Brennerabschaltung. Das schlagfeste Kunststoffgehäuse hat die Schutzart IP65 und ein Nettogewicht von 1,49 kg. Das Gerät ist nach CE-0085CS0076 zugelassen und erfüllt SIL 3 gemäß EN 61508. Es ist für bis zu 250000 Betriebszyklen und für die Installation bis 2000 m Höhe ausgelegt. Der Temperaturbereich für Medium und Umgebung liegt zwischen -20 und 60 °C, der Lagerbereich zwischen -20 und 40 °C, und Kondensation ist nicht zulässig.
Weitere Angaben
| Anschlüsse | Aluminium |
|---|---|
| Gasart | Erdgas, Stadtgas, Flüssiggas (gasförmig), Biogas (max. 0,1 % Vol. H2S) und Luft |
| Gehäuse | IP 65 |
| Gewicht | 1,49 kg |
| Kompatible Ventile | Magnetventile, die schnell oder langsam öffnen können, einschließlich solcher mit Anfahrtsperrfunktion |
| Rückstellung | mittels Taste am Gerät oder durch Fernrückstellung |
| Rückstellungsverfahren | mittels Taste am Gerät oder durch Fernrückstellung |
| Schaltzyklen | 250.000 gemäß EN 13611 |
| Schutzfunktionen der Anschlüsse | F1: Ventilausgänge (15,16), Fehlersignal (12), Steuereingänge (2,7,8); F2: Sicherheitsverriegelung/Steuergerätfreigabesignal (6) |
| Sicherheitsintegritätslevel | SIL 3 gemäß EN 61508 |
| Sicherheitsnorm | EN 1643, EN 60730, EN 61000-6-2 |
Passend für Geräte
SIL 3 according to EN 61508
Alle technischen Daten
| Schutzart (IP) | IP65 |
|---|---|
| Gehäusematerial | impact-resistant plastic |
| Medium and ambient temperatures | -20–60 °C |
| Storage temperature | -20–40 °C |
| Max. number of operating cycles | 250000 |
| Valve opening time | 3 s |
| Type approvals | CE-0085CS0076 |
| Inlet pressure | 10 mbar |
| Measurement time | 5 s |
| Installation altitude | 2000 m |
| Cable gland | 5 x M16 x 1.5 |
| Cable cross-section | 0.75 mm2 |
| Maximum input current | 5 mA |
| Environmental restriction | no condensation permitted |
| Nettogewicht | 1.49 kg |
Teilenummern
| SKU | 84765713 |
|---|---|
| Additional article | 624.103.146 |
| Model | TC3R05Q/Q |
