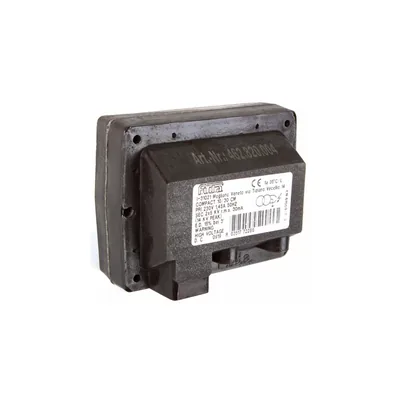

Fida Kompakter Zündtransformator 10/20CM TE101D

Der Fida Compact Zündtransformator 10/20CM TE101D ist ein elektronischer Aufwärtstransformator, der in Brennern verwendet wird. Er wird mit 230 V, 50 Hz versorgt und liefert eine Sekundärspannung von 10 kV. Das kompakte Gehäuse schützt die internen Komponenten, und Stecker werden für den elektrischen Anschluss verwendet. Eine LED-Anzeige ist vorhanden, um den Betriebszustand anzuzeigen. Er arbeitet nur während der Zündphase unter Brennersteuerung, um den Funken für das Kraftstoff-Luft-Gemisch zu erzeugen.

Teile dieses Typs werden in erster Linie nach ihren elektrischen Spezifikationen ausgewählt: Sekundärspannung und -strom, Primärspannung (230 V ist am gebräuchlichsten, obwohl auch 110 V- und 24 V-Versionen existieren) sowie Einschaltdauer. Die physische Montageanordnung, der Anschlusstyp und das Steckermuster müssen zur bestehenden Installation passen. Beim Austausch eines Zündtransformators muss sichergestellt werden, dass die Primärspannung mit dem Brennerstromkreis übereinstimmt und dass der Sekundärausgang mit dem Elektrodenabstand und der Sicherheitszeit des Steuergeräts kompatibel ist. Die Einschaltdauer muss für die Zünddauer des Brenners ausreichend sein. Überprüfen Sie den Zustand der Hochspannungskabel und -stecker; wenn diese Anzeichen von Kriechspuren oder Versprödung zeigen, ersetzen Sie sie ebenfalls.

Zündtransformatoren dieser Art können ausfallen, wenn die Isolierung des Hochspannungskabels aushärtet oder Risse bekommt. Dadurch kann der Funke zur Erde überschlagen, was eine Zündstörung verursacht, die möglicherweise mit einem defekten Transformator verwechselt wird. Überprüfen Sie das Kabel und die Stecker auf Anzeichen von Kriechspuren oder Versprödung und ersetzen Sie sie bei Bedarf.
