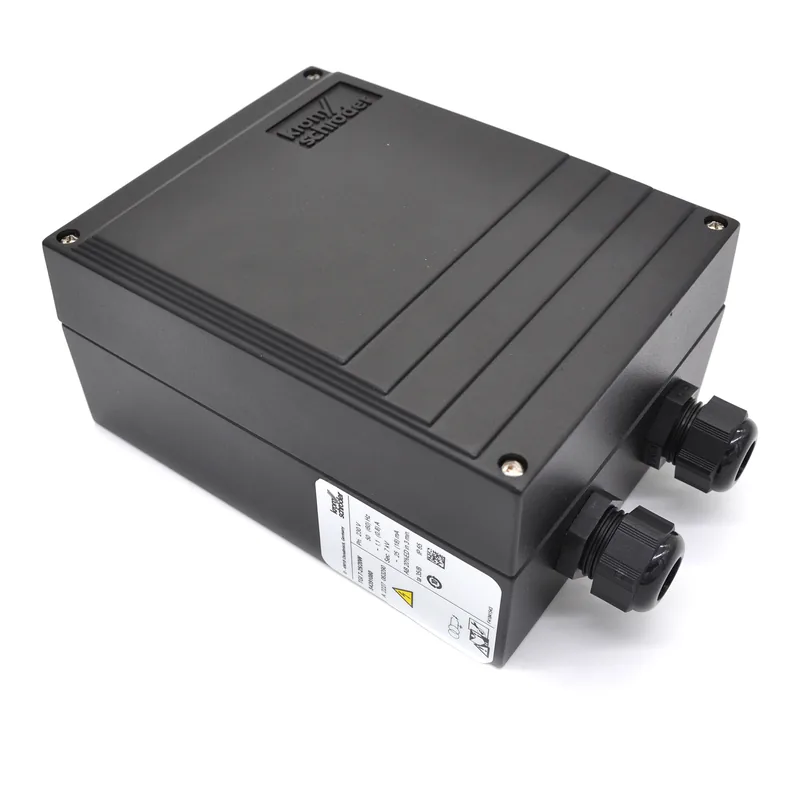

Kromschroder Zündtransformator TGI7-25/20W 84391080

Der Kromschroder TGI7-25/20W Zünttransformator (SKU 84391080) ist für die Hochspannungs-Funkenzündung von Gasbrenner und gasgesteuerten oder direkt gezündeten Ölbrenner ausgelegt. Er wird mit einer Versorgungsspannung von 230 V bei 50 Hz betrieben und liefert eine Sekundärspannung von 7 kV und einen Sekundärstrom von 25 mA. Der Transformator hat einen Einschaltdauerfaktor von 20% und eine Schutzart IP65. Er unterstützt den Betrieb mit einer Einkammer-Elektrode, bei dem Zünd- und Ionisierungsströme über eine gemeinsame Elektrode fließen. Diese Einheit muss in einem Gehäuse, wie z. B. einem Schaltschrank, montiert werden.

Zünttransformatoren dieses Typs werden durch Abgleich der Versorgungsspannung, Sekundärspannung und des Sekundärstroms mit den Anforderungen des Zündsystems des Brenners ausgewählt. Der Einschaltdauerfaktor muss mit dem Betriebszyklus des Brenners kompatibel sein, um eine Überhitzung zu verhindern. Die Installation erfordert die Montage in einem geeigneten Gehäuse, das die angegebene Schutzart erfüllt, und der Transformator muss nach dem Schaltplan des Herstellers angeschlossen werden. Stellen Sie sicher, dass die Elektrodenkonfiguration (Einkammer oder Zweikammer) mit der Fähigkeit des Transformators übereinstimmt.

Häufige Ausfallarten von Zünttransformatoren sind innere Kurzschlüsse, unterbrochene Wicklungen oder Isolationsdurchbruch, die zu schwachem oder fehlendem Funken führen. Symptome können fehlende Zündung des Brenners, zeitweise Zündung oder ein Summgeräusch vom Transformator sein. Überprüfen Sie auf sichtbare Beschädigungen, messen Sie die Primär- und Sekundärspannungen mit angemessenen Sicherheitsvorkehrungen und überprüfen Sie, dass der Einschaltdauerfaktor nicht überschritten wird.
