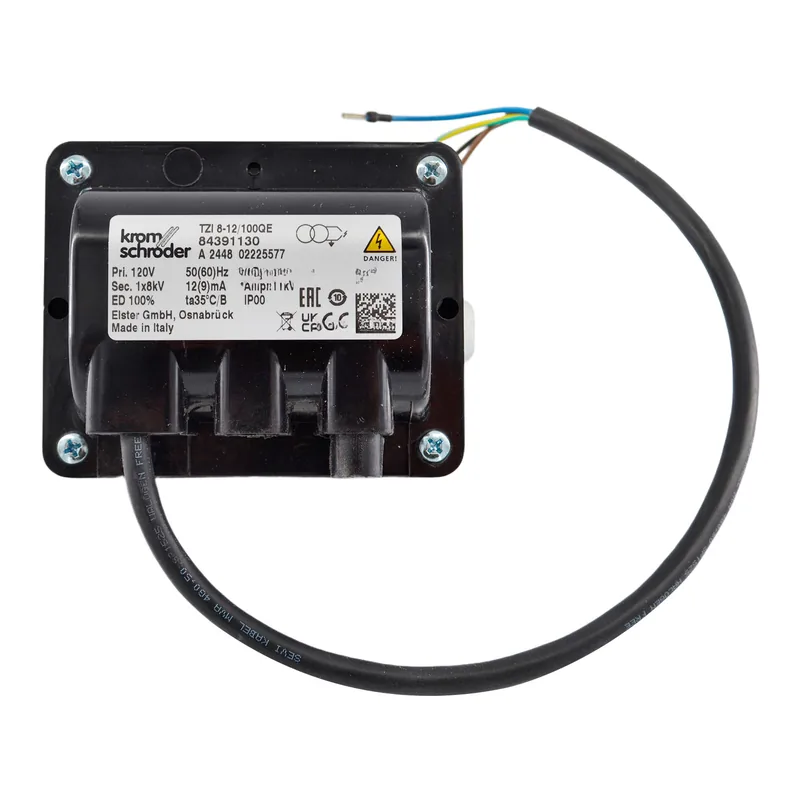

Kromschroder Zündtransformator TZI 8-12/100QE 84391130

Der Kromschroder TZI 8-12/100QE ist ein Zündtransformator für Industriebrenner, der die Versorgungsspannung in eine Hochspannungsentladung von 8 kV mit einem Sekundärstrom von 9–12 mA umwandelt. Er arbeitet mit einer Frequenz von 50–60 Hz und hat eine Einschaltdauer von 100%, was einen Dauerbetrieb ermöglicht. Dieser einpolige Transformator verfügt über eine geerdete Sekundärwicklung und ist für den Schaltschrankeinbau mit Schutzart IP00 vorgesehen. Er wird nur während der Zündphase aktiviert, gesteuert durch das Brennermanagementsystem.

Bei der Auswahl eines Ersatz-Zündtransformators dieses Typs ist zu prüfen, ob Sekundärspannung und -strom zur Auslegung des Elektrodenabstands passen und ob die Primärspannung der Netzspannung des Brenners entspricht. Die Einschaltdauer muss für die Steuerungssequenz ausreichend sein, und Anschlussbild sowie Steckverbinder müssen mit der vorhandenen Verkabelung kompatibel sein. Montageformen umfassen den Schaltschrankeinbau, und das Hochspannungskabel muss silikonisoliert sein, um Wärme und elektrischer Beanspruchung standzuhalten.

Typische Ausfälle von Zündtransformatoren umfassen interne Kurzschlüsse oder offene Wicklungen, die zu einem schwachen oder fehlenden Funken führen. Der Brenner kann nicht zünden oder zeigt intermittierende Zündung, oft begleitet von einem Brummton vom Transformator. Prüfen Sie das Hochspannungskabel auf Aushärtung oder Risse, da diese den Funken zur Erde ableiten können, was einen defekten Transformator vortäuscht. Überprüfen Sie auch den Elektrodenabstand und die Isolierung auf Verschleiß oder Verschmutzung.
