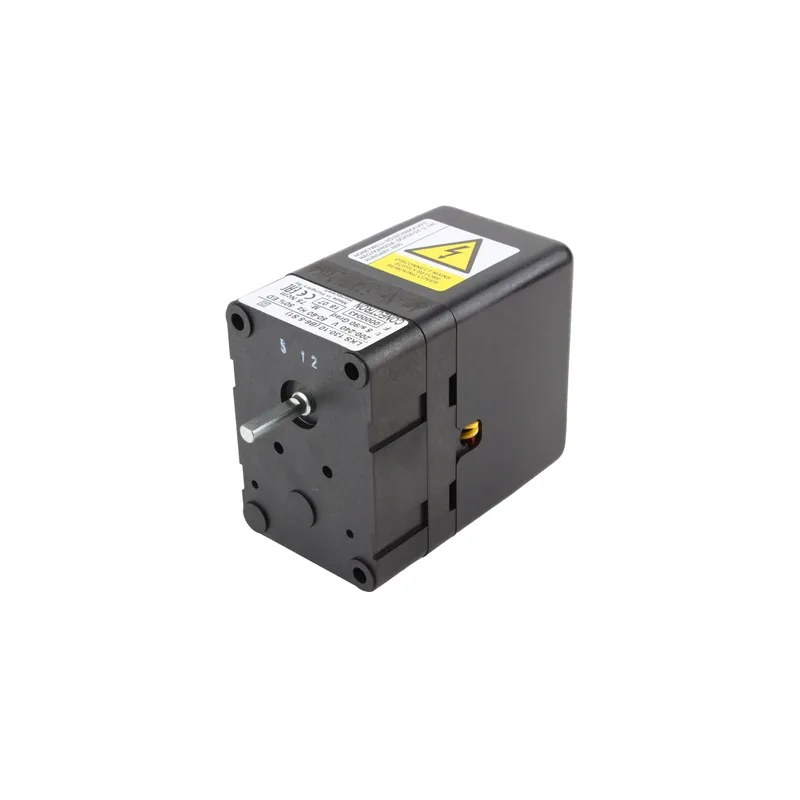

Honeywell Attuatore LKS130-10 (B6-5S1) LKS130-10

Questo attuatore motore servo posiziona gli smorzatori d'aria convertendo un segnale di controllo in movimento rotatorio. È progettato per sistemi di bruciatore, caldaia e riscaldamento per modulare il flusso d'aria. L'unità funziona a 220 V, ha una coppia di 75 Nm e raggiunge 90° in 5 secondi. Il consumo energetico è 9 W, la classe di protezione è IP31 e il tipo di aletta è aria. Le dimensioni sono 8,5x6x13,2 cm e il peso è 550 g.

Gli attuatori di questo tipo sono selezionati in base alla coppia richiesta, al tempo di funzionamento, al tipo di segnale di controllo (comunemente tre punti, 0-10 V o accensione/spegnimento), al modello dell'albero o accoppiamento, all'angolo di rotazione e alla presenza di interruttori ausiliari. Prima dell'ordine, confrontare queste specifiche con l'installazione esistente. Per sistemi che utilizzano valvole di miscelazione a tre vie o quattro vie, verificare la compatibilità con l'interfaccia della valvola e i requisiti di coppia; il corpo della valvola e l'attuatore sono spesso pezzi di ricambio separati.

Le modalità di guasto tipiche includono un treno di ingranaggi usurato, un fine corsa guasto o uno stelo della valvola bloccato, in particolare se la valvola è rimasta stazionaria per un periodo prolungato. Tali difetti possono impedire all'attuatore di muovere lo smorzatore o la valvola collegati.
