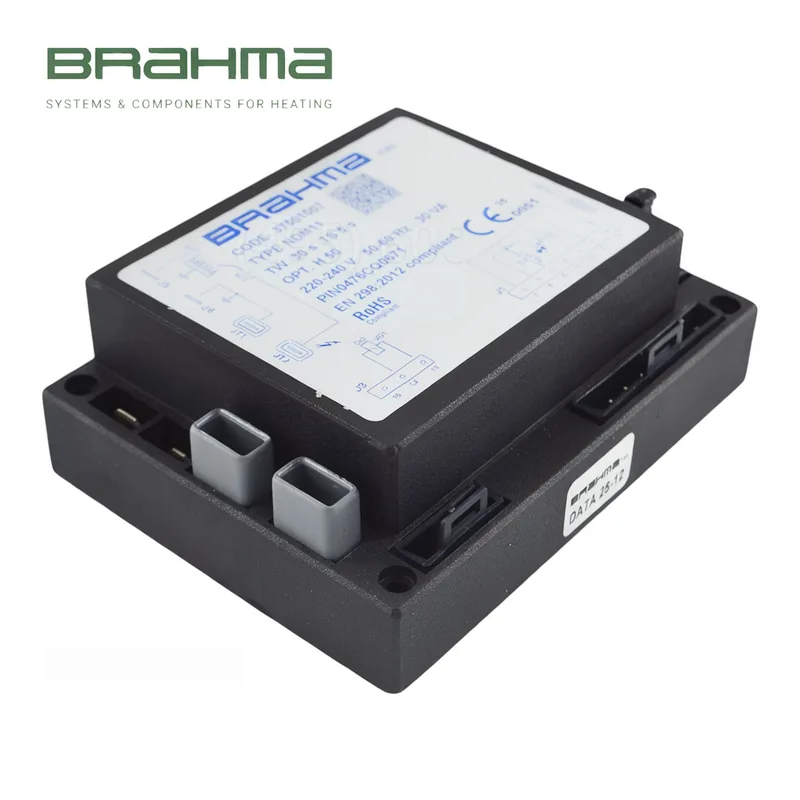

Brahma Quadro di controllo NDM11 37501007

La centralina Brahma NDM11 37501007 è un'unità di controllo a microprocessore per l'accensione automatica e il monitoraggio della fiamma in bruciatori atmosferici a gas e a combustibile liquido senza prelavaggio. Funziona in modalità intermittente con un tempo di sicurezza di 3 secondi e un tempo di prelavaggio di 0 secondi. Il dispositivo supporta il rilevamento della fiamma tramite elettrodo di ionizzazione o fotodiodo FD e include un trasformatore di accensione ad alta tensione integrato. Funziona a 220–240 V, ha classe di protezione IP40 e dimensioni di 10,7 x 8,1 x 3,6 cm. L'intervallo di temperatura operativa è da -20 a 70 °C.

Le centraline di questo tipo vengono selezionate abbinando tensione di alimentazione, tempo di sicurezza, tempo di prelavaggio, tipo di rilevatore di fiamma e tipo di combustibile alle specifiche del bruciatore. Assicurarsi che le dimensioni della centralina si adattino allo spazio di montaggio e che la classe di protezione sia adatta all'ambiente di installazione. Verificare che il trasformatore di accensione sia integrato o esterno come richiesto. Per l'installazione, seguire lo schema elettrico del produttore e garantire una corretta messa a terra.

I guasti comuni includono mancata accensione, perdita di fiamma durante il funzionamento o blocco senza reset. Controllare il rilevatore di fiamma (elettrodo di ionizzazione o fotodiodo) per contaminazione o danni e verificare che la tensione di alimentazione sia entro i limiti. Se la centralina non si resetta dopo un'interruzione di corrente, potrebbe indicare un guasto interno.
