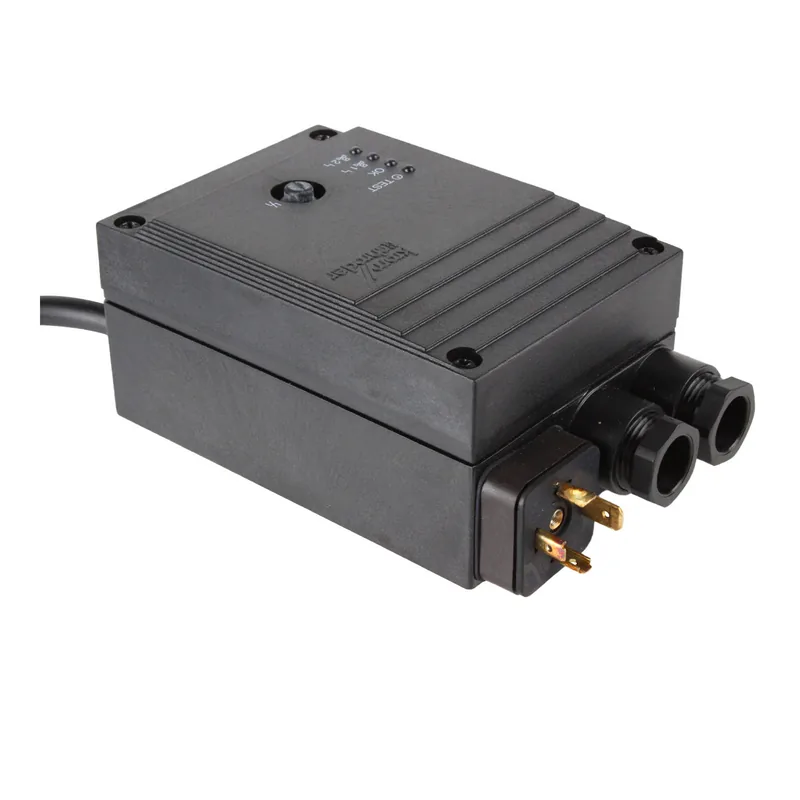

Kromschroder Unità di controllo tenuta TC116W05T 84765510

Il Kromschroder TC116W05T (SKU 84765510) è un dispositivo di controllo della tenuta progettato per verificare la tenuta di due valvole di sicurezza prima e dopo il funzionamento del bruciatore. È dotato di un tempo di misurazione regolabile (5–30 s, impostato in fabbrica a 30 s) per adattarsi a diversi volumi di prova, tassi di perdita e pressioni di ingresso. Il dispositivo funziona con gas naturale, gas di città, GPL (gassoso), biogas (max. 0,1% in volume di H2S) e aria, con un intervallo di pressione di ingresso di 10–500 mbar. Ha un tempo di apertura della valvola di 3 s, una classe di protezione IP65 e un involucro in plastica resistente agli urti. Il dispositivo è certificato SIL 3 secondo EN 61508 e conforme alle direttive e agli standard UE pertinenti.

I componenti di questo tipo vengono selezionati abbinando i valori elettrici, la compatibilità con il tipo di gas e l'intervallo di pressione al sistema esistente. Il dispositivo deve essere installato con pressacavi corretti (M16 x 1.5) e sezioni dei cavi (0,75–2,5 mm²). Assicurarsi che le temperature ambiente e del fluido siano comprese tra -20 e +60 °C e che la temperatura di stoccaggio sia compresa tra -20 e +40 °C. Il dispositivo è progettato per l'installazione ad altitudini fino a 2000 m sul livello medio del mare. Verificare che gli ingressi e le uscite di controllo siano collegati correttamente e che la corrente di ingresso al terminale 1 non superi 5 A.

Quando i dispositivi di controllo della tenuta di questo tipo si guastano, potrebbero non rilevare perdite nelle valvole di sicurezza, portando a un funzionamento non sicuro del bruciatore. I sintomi includono il mancato avvio del bruciatore o lo spegnimento improvviso, oppure il dispositivo che non si resetta correttamente. Controllare il cablaggio corretto, la pressione del gas adeguata e che il tempo di misurazione sia impostato in modo appropriato per il sistema. Se il dispositivo non funziona, ispezionare i pressacavi e le connessioni per danni o ingresso di umidità.
