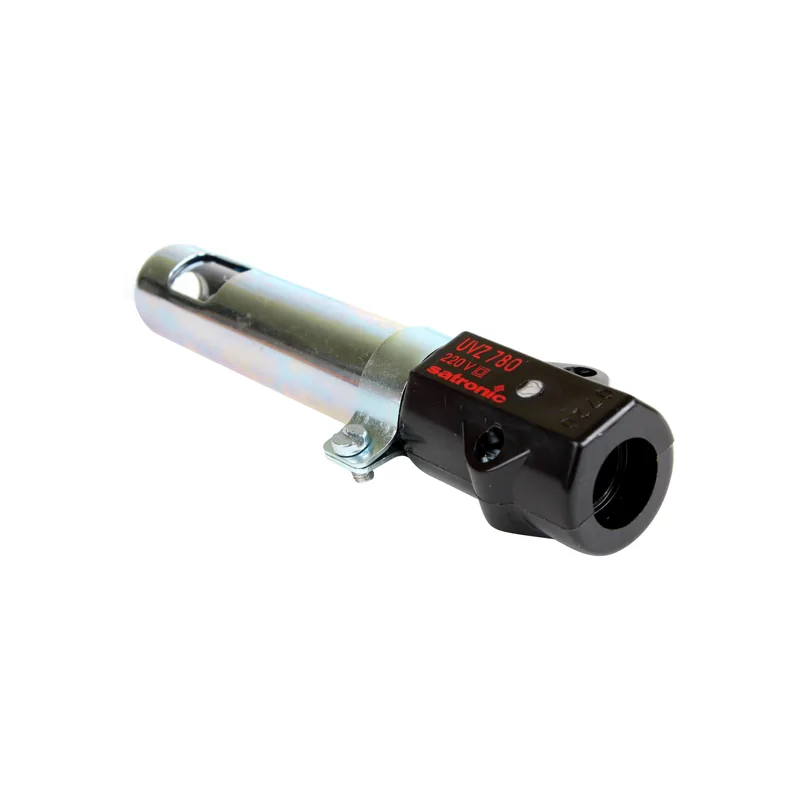

Honeywell Komórka UV UVZ780 18813

Honeywell UVZ780 to czujnik płomienia typu komórka UV dla palników gazowych i olejowych, pracujący na zasadzie detekcji promieniowania ultrafioletowego. Posiada numery artykułów 18813 i 852.211.002 i jest przeznaczony do montażu z bezpośrednią linią widzenia, gdzie płomień jest luminescencyjny. Podczas spalania czujnik wykrywa promieniowanie UV i wysyła sygnał do sterownika palnika; utrata sygnału uruchamia blokadę bezpieczeństwa.

Czujniki płomienia typu komórka UV są wybierane na podstawie zasady detekcji, zakresu spektralnego, czasu odpowiedzi, długości kabla i złącza oraz tulei montażowej. Przy wymianie takiego czujnika należy dopasować oryginał pod względem długości kabla i typu złącza oraz potwierdzić, że tulejka montażowa pasuje do otworu obserwacyjnego palnika. Umieścić komórkę tak, aby miała bezpośrednią linię widzenia do płomienia, nie do gorącego materiału ogniotrwałego ani promieniowania odbitego. Sterownik palnika musi być kompatybilny z UV; nie są wymagane żadne regulacje ustawień sterownika dla samego czujnika.

Typowe uszkodzenia czujników typu komórka UV obejmują zabrudzenie okna obserwacyjnego, starzejącą się komórkę produkującą osłabiony sygnał lub pęknięty osłon. Gdy czujnik ulegnie awarii, sterownik palnika nie otrzymuje ważnego sygnału UV i przechodzi w stan blokady, wyłączając palnik. Sprawdzić okno obserwacyjne pod kątem brudu lub sadzy oraz zweryfikować odpowiedź czujnika ze sterownikiem palnika w trybie testowym.
