Monarch Öldüse 4.00GPH / 60BPS
SKU 4.00GPH / 60BPS
Marke Monarch
Fotos
noch kein Foto
Wichtige technische Daten
| Durchsatz | 4 GPH |
|---|---|
| Sprühwinkel | 60 ° |
| Sprühmuster | BPS |
—Preis auf Anfrage
auf Bestellung
Versandkosten werden an der Kasse berechnet
- Weltweiter Versand ab Lager
- Original-Ersatzteil vom Hersteller
- Versand innerhalb von 24 h bei Lagerware
Beschreibung

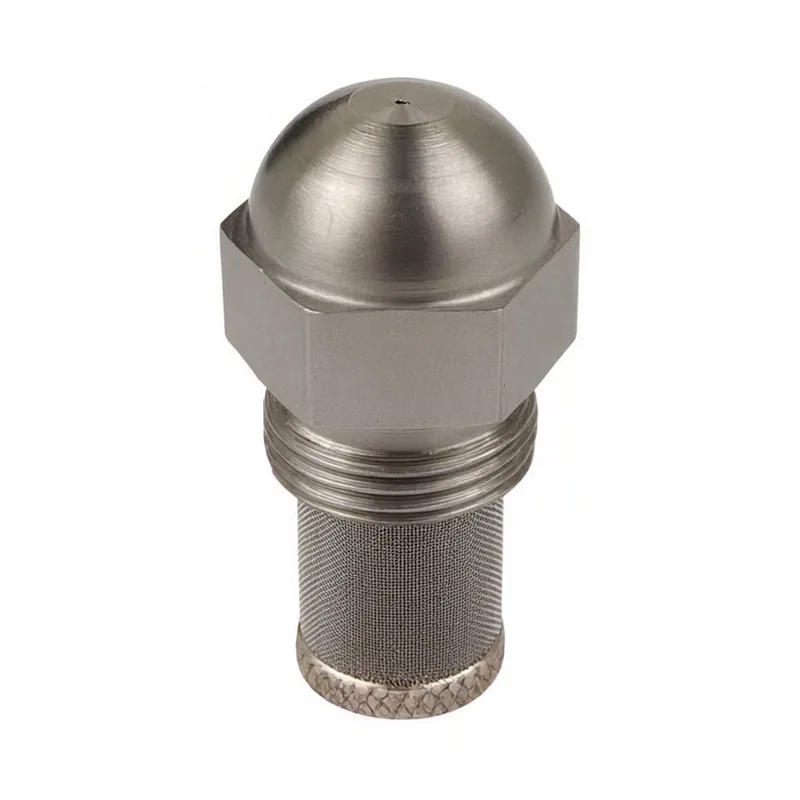

Die Monarch 4.00GPH / 60BPS ist eine Öldüse für Ölbrenner. Sie hat eine Durchflussrate von 4 GPH, einen Sprühwinkel von 60 ° und ein BPS-Sprühmuster. Die Düse dosiert und zerstäubt Heizöl in den Brennraum. Der 60 °-Winkel legt die Breite des Sprühkegels fest, und das BPS-Muster definiert die Form des Sprühstrahls.
Düsen-Auswahltabelle
| Durchsatz | kg/h | 45° | 60° | 80° |
|---|---|---|---|---|
| 0,40 | 1,27 | R | R | |
| 0,45 | 1,43 | R | ||
| 0,50 | 1,59 | R | R | |
| 0,55 | 1,75 | R | ||
| 0,60 | 1,91 | R | ||
| 0,65 | 2,07 | R | R | |
| 0,75 | 2,38 | R | R | |
| 0,85 | 2,70 | R | R | |
| 1,00 | 3,18 | R | R | R |
| 1,10 | 3,50 | R | ||
| 1,20 | 3,82 | R | ||
| 1,25 | 3,97 | R | R | R |
| 1,35 | 4,29 | R | R | |
| 1,50 | 4,77 | R | R | R |
| 1,65 | 5,25 | R | R | |
| 1,75 | 5,56 | R | ||
| 2,00 | 6,36 | R | HOR | PLPR |
| 2,25 | 7,15 | PLPR | PLPR | R |
| 2,50 | 7,95 | PLPR | HOPLPR | |
| 3,00 | 9,54 | PLPR | HOPLPR | |
| 3,50 | 11,13 | HOPLPR | HOR | |
| 4,00 | 12,72 | PLP | BPSPLP | |
| 4,50 | 14,31 | PLP | BPSHOPLP | PLP |
| 5,00 | 15,90 | HOPLP | BPSPLP | |
| 5,50 | 17,49 | PLP | BPSHO | |
| 6,00 | 19,08 | PLP | BPSPLP | |
| 6,50 | 20,67 | PLP | BPSPLP | |
| 7,00 | 22,26 | PLP | BPSHOPLP | |
| 7,50 | 23,85 | PLP | BPSHO | |
| 8,00 | 25,44 | PLP | BPSPLP | |
| 8,50 | 27,02 | HOPLP | PLP | |
| 9,00 | 28,61 | HOPLP | BPSHO | PLP |
| 9,50 | 30,20 | HOPLP | BPSPLP | |
| 10,00 | 31,79 | PLP | ||
| 10,50 | 33,38 | HOPLP | PLP | PLP |
| 12,00 | 38,15 | HOPLP | HOPLP | |
| 13,00 | 41,33 | PLP | PLP | |
| 13,50 | 42,92 | HOPLP | ||
| 14,00 | 44,51 | PLP | PLP | |
| 15,00 | 47,69 | PLP | HOPLP | |
| 15,50 | 49,28 | PLP | PLP | |
| 16,00 | 50,87 | PLP | ||
| 17,00 | 54,05 | PLP | PLP | |
| 17,50 | 55,64 | HO | ||
| 18,00 | 57,23 | PLP | ||
| 19,50 | 62,00 | HOPLP | PLP | |
| 20,00 | 63,59 | PLP | ||
| 21,50 | 68,36 | PLP | PLP | |
| 24,00 | 76,31 | PLP | ||
| 28,00 | 89,02 | HOPLP | ||
| 30,00 | 95,38 | HO | PLP | |
| 40,00 | 127,18 | PLP | PLP | |
| 45,00 | 143,07 | PLP | ||
| 50,00 | 158,97 | PLP | ||
| 55,00 | 174,87 | PLP | ||
| 60,00 | 190,76 | PLP | ||
| 70,00 | 222,56 | PLP | ||
| 80,00 | 254,35 | PLP | ||
| 90,00 | 286,15 | PLP | ||
| 100,00 | 317,94 | PLP |
Auswahl und Einbau
Düsen dieses Typs werden ausgewählt, indem die Durchflussrate, der Sprühwinkel und das Sprühmuster auf die Anforderungen des Brenners abgestimmt werden. Die Einbauform und das Gewinde müssen zum Düsenadapter oder Düsenhalter am Brenner passen. Vergleichen Sie vor der Bestellung die Markierungen auf der vorhandenen Düse und die Spezifikation des Brennerherstellers.
Anzeichen für einen Defekt
Düsen dieses Typs können verstopfen, an der Düsenbohrung verschleißen oder ein verzerrtes Sprühmuster entwickeln. Die Anlage kann dann eine schlechte Verbrennung, Rauch, Ruß oder eine instabile Flamme zeigen. Prüfen Sie die Düse auf Verstopfung oder Verschleiß und vergleichen Sie das Sprühmuster mit der Spezifikation.
Alle technischen Daten
| Durchsatz | 4 GPH |
|---|---|
| Sprühwinkel | 60 ° |
| Sprühmuster | BPS |
Teilenummern
| SKU | 4.00GPH / 60BPS |
|---|
