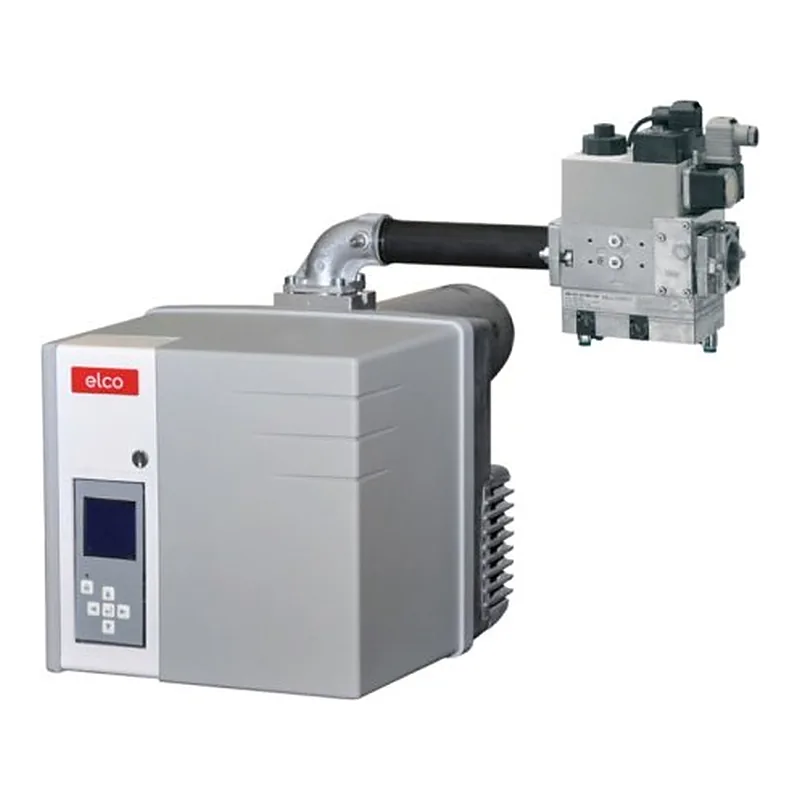

Elco VG 2.120 D E KN — recambios
- Combustible
- Gas
- Potencia
- 40–120 kW
- Piezas
- 13
- Código de fábrica
- 3836356
- Serie
- VG 2.120 · 10
Todas las piezas de abajo sirven para este quemador. Las versiones difieren en válvulas y control: comprueba el código de fábrica en la placa.
Piezas que sirven para este quemador
Componentes de quemador para Elco VG 2.120 D E KN · 4
—bajo petición
—bajo petición
—bajo petición
Aislamiento de caldera para Elco VG 2.120 D E KN · 1
—bajo petición
Cables para Elco VG 2.120 D E KN · 1
—bajo petición
Dispositivos de control para Elco VG 2.120 D E KN · 1
—bajo petición
Filtros de caldera, juntas y sellos para Elco VG 2.120 D E KN · 1
—bajo petición
Filtros de gas para Elco VG 2.120 D E KN · 1
—bajo petición
Tuberías, bridas y conexiones de caldera para Elco VG 2.120 D E KN · 1
—bajo petición
Tuberías, bridas y conexiones de quemador para Elco VG 2.120 D E KN · 1
—bajo petición
Válvulas de gas para Elco VG 2.120 D E KN · 1
—bajo petición
Válvulas y bobinas de gas para Elco VG 2.120 D E KN · 1
—bajo petición
Componentes de Elco VG 2.120 D E KN
Componentes indicados en la documentación del fabricante.
- CONTROL UNIT TCG 211.00
- ACTUATOR STE 4,5 B0.37/6-R + CABLE L600
- AIR PRESS.SWITCH 604.91 0,5-5MB+RAST
- AIR PRESSURE SWITCH BASE D32
- DISPLAY/CONTROL UNIT TCG-TCH REL.2.2
- EBI
- GAS VALVE
- GW 150 A5 5-150MB
- IGNIT.ELECTRODE D8X61d4/6,4D3X17,5 130°
- IGNITION TRANSFO. EBI 2X7,5 230V
- IGNITION TRANSFO.EBI 1X11 230V+EARTH CO.
- MB-ZRDLE407
- MB-ZRDLE407 B01 S20 RP3/4
- MB-ZRDLE412
- MB-ZRDLE412 B01 S20 RP1 1/4
- MOTOR 0,13KW230V D12,7
- MOTOR 0,1KW 230V D12,7 DRILLED
- MOTOR 0,1KW 230V D12,7+BOHRUNGEN
- NOZZLE D24.5
- STE 4,5 B0
- STE4,5 B0.37/6-R
- TCG 2xx
Características
CombustibleGas
Potencia40–120 kW
Conexión de gasRp 3/4"
Escalones de combustiónDos etapas
Potencia motor ventilador160 W
Tensión de alimentación220 V
Consumo de potencia185 W
Peso neto26 kg
Grado de protección (IP)IP21
Longitud del tubo de llama150 mm
Diámetro del tubo de llama115 mm
Tipo de tubo de llamashort
Contrapresión (cámara de combustión)0–2.75 mbar
Consumo de gas3.9–11.6 m³/h
Presión de la línea de gas2–10 mbar
Nivel de ruido62 dB
Temperatura de operación-20–50 °C
Dimensiones generales51.8 x 33.1 x 58.2 cm
Alcance de la entregawith combustion head, with gas train
Otras versiones de esta serieElco VG 2.120 · 10
Las piezas suelen variar entre las versiones de una misma serie: elige la versión que figura en tu placa.
- VG 2.120 D E KL
13 piezas · 3836357 - VG 2.120 D E KN
13 piezas · 3836356 - VG 2.120 DP E KL
12 piezas · 3836365 - VG 2.120 DP E KL d333
12 piezas · 3836367 - VG 2.120 DP E KN d332
12 piezas · 3836364 - VG 2.120 DP E KN d333
12 piezas · 3836366 - VG 2.120 M E KL
13 piezas · 3836481 · 3836525 - VG 2.120 M E KN
12 piezas · 3836524 - VG 2.120 M E KN d411
1 pieza · 3836480 - VG 2.120 M/TC
12 piezas · 3833520
Preguntas sobre recambios Elco VG 2.120 D E KN
Componentes de quemador para Elco VG 2.120 D E KN: ¿qué referencias?
Compatibles con Elco VG 2.120 D E KN: Ecoflam Tornillo de fijación de la carcasa 65300519; Elco Juego de retenedores de expansión 13007808; Elco Varilla de ajuste 13022192; Elco Soporte Combustion Manager 65300727. ↑
Aislamiento de caldera para Elco VG 2.120 D E KN: ¿qué referencias?
Compatibles con Elco VG 2.120 D E KN: Elco Insonorización 13017369. ↑
Cables para Elco VG 2.120 D E KN: ¿qué referencias?
Compatibles con Elco VG 2.120 D E KN: Ecoflam Cable de alimentación 65300570. ↑
Dispositivos de control para Elco VG 2.120 D E KN: ¿qué referencias?
Compatibles con Elco VG 2.120 D E KN: Elco Combustion Manager TCG-211.00 65300880. ↑
Filtros de caldera, juntas y sellos para Elco VG 2.120 D E KN: ¿qué referencias?
Compatibles con Elco VG 2.120 D E KN: Elco Juego de juntas 13011111. ↑
Filtros de gas para Elco VG 2.120 D E KN: ¿qué referencias?
Compatibles con Elco VG 2.120 D E KN: Elco Elemento del filtro 65326948. ↑
