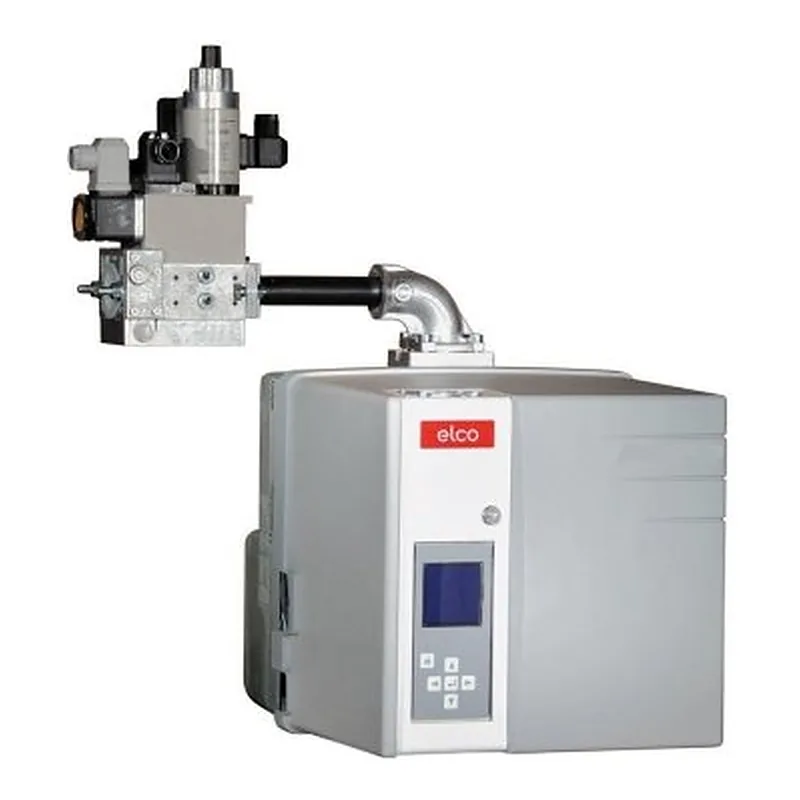

Elco VG 2.205 DP E KL d346 — quemador de gas, foto 1

Elco VG 2.205 DP E KL d346 — recambios

Combustible
Gas
Potencia
65–205 kW
Piezas
12
Código de fábrica
3836377

Todas las piezas de abajo sirven para este quemador. Las versiones difieren en válvulas y control: comprueba el código de fábrica en la placa.

Ver piezas ↓ Inicia sesión para guardar este quemador

Piezas que sirven para este quemador

Componentes de quemador para Elco VG 2.205 DP E KL d346 · 4

Tuberías, bridas y conexiones de quemador para Elco VG 2.205 DP E KL d346 · 3

Aislamiento de caldera para Elco VG 2.205 DP E KL d346 · 1

Cableado, cables y componentes eléctricos para Elco VG 2.205 DP E KL d346 · 1

Filtros de gas para Elco VG 2.205 DP E KL d346 · 1

Quemadores de bloque para Elco VG 2.205 DP E KL d346 · 1

Tuberías, bridas y conexiones de caldera para Elco VG 2.205 DP E KL d346 · 1

Componentes de Elco VG 2.205 DP E KL d346

Componentes indicados en la documentación del fabricante.

  • ACTUATOR STE 4,5 B0.37/6-R + CABLE L600
  • AIR PRESS.SWITCH 604.91 0,5-5MB+RAST
  • AIR PRESSURE SWITCH BASE D32
  • CONTROL UNIT TCG 511.00
  • DISPLAY/CONTROL UNIT TCG-TCH REL.2.2
  • EBI
  • IGNIT.ELECTRODE D8X61d4/6,4D3X17,5 130°
  • IGNITION TRANSFO. EBI 2X7,5 230V
  • IGNITION TRANSFO.EBI 1X11 230V+EARTH CO.
  • MB-VEF407
  • MB-VEF412
  • MOTOR 0,13KW230V D12,7
  • MOTOR 0,1KW 230V D12,7 DRILLED
  • NOZZLE D24.5
  • STE 4,5 B0
  • TCG 5xx

Características

CombustibleGas
Potencia65–205 kW
Conexión de gasRp 3/4"
Potencia motor ventilador160 W
Tensión de alimentación220 V
Consumo de potencia267 W
Peso neto25 kg
Grado de protección (IP)IP21
Longitud del tubo de llama270 mm
Diámetro del tubo de llama125 mm
Tipo de tubo de llamaextended
Contrapresión (cámara de combustión)0–2.6 mbar
Consumo de gas12.6–19.8 m³/h
Presión de la línea de gas4–19 mbar
Nivel de ruido65 dB
Temperatura de operación-10–60 °C
Dimensiones generales86 x 46.5 x 47.5 cm
Alcance de la entregawith combustion head, with gas train

Otras versiones de esta serieElco VG 2.205 · 24

Las piezas suelen variar entre las versiones de una misma serie: elige la versión que figura en tu placa.

Las 24 versiones

Preguntas sobre recambios Elco VG 2.205 DP E KL d346

Componentes de quemador para Elco VG 2.205 DP E KL d346: ¿qué referencias?

Compatibles con Elco VG 2.205 DP E KL d346: Ecoflam Tornillo de fijación de la carcasa 65300519; Elco Juego de retenedores de expansión 13007808; Elco Conexión de presión de aire 13013352; Elco Soporte Combustion Manager 65300727. ↑

Tuberías, bridas y conexiones de quemador para Elco VG 2.205 DP E KL d346: ¿qué referencias?

Compatibles con Elco VG 2.205 DP E KL d346: Ecoflam Brida de válvula de gas 13010074; Elco Colector de gas 13018098; Elco Kit de accesorios y tubos 65300673. ↑

Aislamiento de caldera para Elco VG 2.205 DP E KL d346: ¿qué referencias?

Compatibles con Elco VG 2.205 DP E KL d346: Elco Insonorización 13017369. ↑

Cableado, cables y componentes eléctricos para Elco VG 2.205 DP E KL d346: ¿qué referencias?

Compatibles con Elco VG 2.205 DP E KL d346: Ecoflam Condensador 8uF 65300577. ↑

Filtros de gas para Elco VG 2.205 DP E KL d346: ¿qué referencias?

Compatibles con Elco VG 2.205 DP E KL d346: Elco Elemento del filtro 65326948. ↑

Quemadores de bloque para Elco VG 2.205 DP E KL d346: ¿qué referencias?

Compatibles con Elco VG 2.205 DP E KL d346: Ecoflam Multiblock de gas 13020611. ↑
