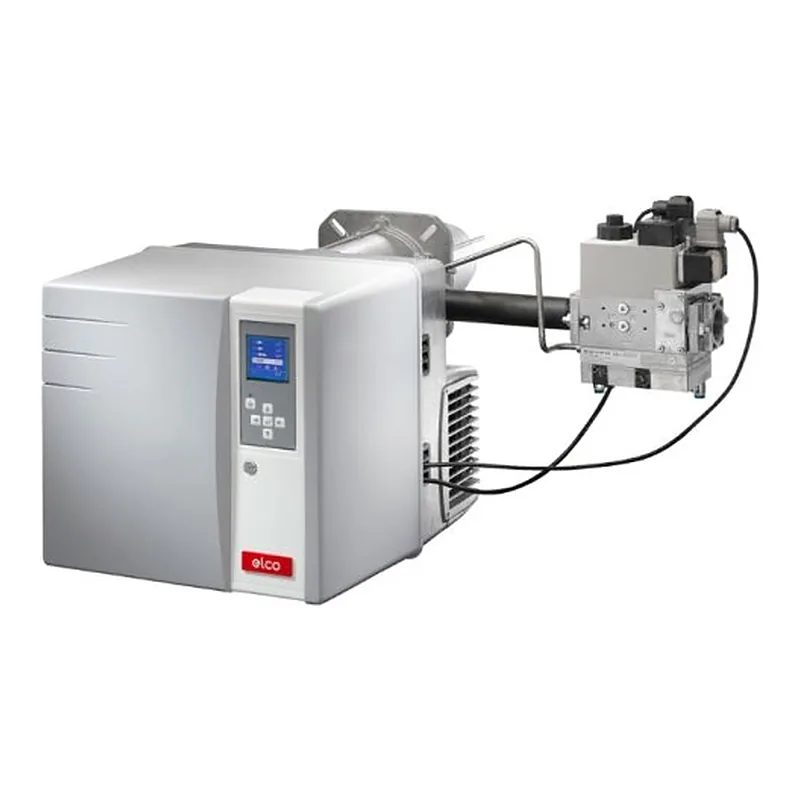

Elco VG 3.290 D E KN d25 — quemador de gas, foto 1

Elco VG 3.290 D E KN d25 — recambios

Combustible
Gas
Potencia
95–290 kW
Piezas
13
Código de fábrica
3836378

Todas las piezas de abajo sirven para este quemador. Las versiones difieren en válvulas y control: comprueba el código de fábrica en la placa.

Ver piezas ↓ Inicia sesión para guardar este quemador

Piezas que sirven para este quemador

Componentes de quemador para Elco VG 3.290 D E KN d25 · 6

Aislamiento de caldera para Elco VG 3.290 D E KN d25 · 1

Cables para Elco VG 3.290 D E KN d25 · 1

Dispositivos de control para Elco VG 3.290 D E KN d25 · 1

Quemadores para Elco VG 3.290 D E KN d25 · 1

Quemadores de bloque para Elco VG 3.290 D E KN d25 · 1

Termómetros y manómetros para Elco VG 3.290 D E KN d25 · 1

Tuberías, bridas y conexiones de quemador para Elco VG 3.290 D E KN d25 · 1

Componentes de Elco VG 3.290 D E KN d25

Componentes indicados en la documentación del fabricante.

  • CONTROL UNIT TCG 211.00
  • ACTUATOR STE 4,5 B0.37/6-R + CABLE L600
  • AIR PRESS.SWITCH 604.91 0,5-5MB
  • AIR PRESS.SWITCH 604.91 0,5-5MB+RAST
  • DISPLAY/CONTROL UNIT TCG-TCH REL.2.2
  • EBI
  • ELECTRODE BLOCK 12X46 D4 D1,2X10
  • GAS NOZZLE D47/33X9 6 DRILLING D2
  • GAS PRESS.SWITCH GW 150 A5 5-150MB
  • GAS VALVE MB-ZRDLE407B01 S50 RP3/4 GW150
  • GAS VALVE MB-ZRDLE412 B01 S20 RP1 1/4
  • GAS VALVE MBZRDLE420 B01 S20 RP2”
  • IGNITION TRANSFO. EBI 2X7,5 230V
  • LUFTDRUCKWACHTER 604.91 0,5-5MB
  • LUFTDRUCKWAECHTER 604.91 0,5-5MB+RAST
  • MANOSTAT AIR 604.91 0,5-5MB
  • MANOSTAT AIR 604.91 0,5-5MB+RAST
  • MB-ZRDLE407
  • MB-ZRDLE412
  • MB-ZRDLE420
  • MOTOR 0,25KW 230V D12,7 BELÜFTET
  • MOTOR 0,25KW 230V D12,7 VENTILATED
  • MOTOR 0,3KW 230V D12,7
  • SERVOMOTEUR STE4,5 B0.37/6-R +CABLE L600

Características

CombustibleGas
Potencia95–290 kW
Conexión de gasRp 1 1/4"
Escalones de combustiónDos etapas
Potencia motor ventilador250 W
Tensión de alimentación220 V
Consumo de potencia420 W
Peso neto42 kg
Grado de protección (IP)IP41
Longitud del tubo de llama180 mm
Diámetro del tubo de llama130 mm
Tipo de tubo de llamashort
Contrapresión (cámara de combustión)0–3.6 mbar
Consumo de gas9.2–28 m³/h
Presión de la línea de gas10–15 mbar
Nivel de ruido67 dB
Temperatura de operación-10–60 °C
Dimensiones generales75.6 x 40.6 x 37.9 cm
Alcance de la entregawith combustion head, with gas train

Otras versiones de esta serieElco VG 3.290 · 32

Las piezas suelen variar entre las versiones de una misma serie: elige la versión que figura en tu placa.

Las 32 versiones

Preguntas sobre recambios Elco VG 3.290 D E KN d25

Componentes de quemador para Elco VG 3.290 D E KN d25: ¿qué referencias?

Compatibles con Elco VG 3.290 D E KN d25: Ecoflam Tornillo de fijación de la carcasa 65300519; Ecoflam Varilla de ajuste 65300550; Ecoflam Varilla de ajuste 65300556; Ecoflam Tornillo de fijación 65300557; Elco Tornillos de fijación 13007804; Elco Estabilizador de flujo de gas 13011367. ↑

Aislamiento de caldera para Elco VG 3.290 D E KN d25: ¿qué referencias?

Compatibles con Elco VG 3.290 D E KN d25: Ecoflam Insonorización 65300518. ↑

Cables para Elco VG 3.290 D E KN d25: ¿qué referencias?

Compatibles con Elco VG 3.290 D E KN d25: Ecoflam Cable de alimentación 65300570. ↑

Dispositivos de control para Elco VG 3.290 D E KN d25: ¿qué referencias?

Compatibles con Elco VG 3.290 D E KN d25: Elco Combustion Manager TCG-211.00 65300880. ↑

Quemadores para Elco VG 3.290 D E KN d25: ¿qué referencias?

Compatibles con Elco VG 3.290 D E KN d25: Ecoflam Carcasa del quemador 65300622. ↑

Quemadores de bloque para Elco VG 3.290 D E KN d25: ¿qué referencias?

Compatibles con Elco VG 3.290 D E KN d25: Dungs Multiblock de gas 226555. ↑
