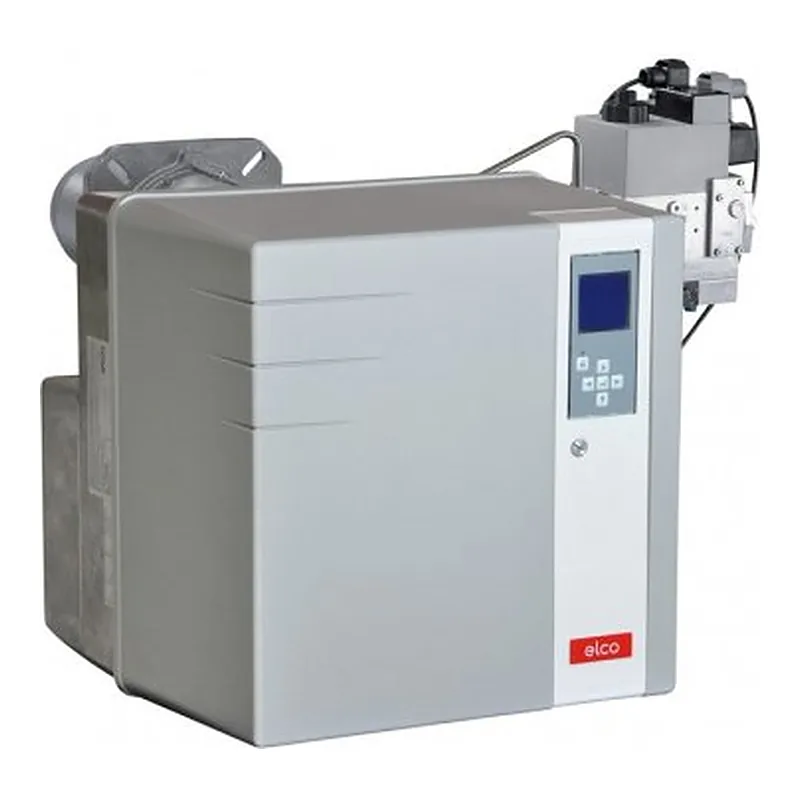

Elco VGL 3.360 D KL d214 — quemador, foto 1

Elco VGL 3.360 D KL d214 — recambios

Potencia
120–360 kW
Piezas
15
Código de fábrica
3834468

Todas las piezas de abajo sirven para este quemador. Las versiones difieren en válvulas y control: comprueba el código de fábrica en la placa.

Ver piezas ↓ Inicia sesión para guardar este quemador

Piezas que sirven para este quemador

Componentes de quemador para Elco VGL 3.360 D KL d214 · 5

Actuadores para Elco VGL 3.360 D KL d214 · 1

Aislamiento de caldera para Elco VGL 3.360 D KL d214 · 1

Cableado, cables y componentes eléctricos para Elco VGL 3.360 D KL d214 · 1

Detectores de llama para Elco VGL 3.360 D KL d214 · 1

Dispositivos de control para Elco VGL 3.360 D KL d214 · 1

Presostatos para Elco VGL 3.360 D KL d214 · 1

Quemadores para Elco VGL 3.360 D KL d214 · 1

Toberas e inyectores de gas para Elco VGL 3.360 D KL d214 · 1

Tuberías, bridas y conexiones de caldera para Elco VGL 3.360 D KL d214 · 1

Válvulas de gas para Elco VGL 3.360 D KL d214 · 1

Componentes de Elco VGL 3.360 D KL d214

Componentes indicados en la documentación del fabricante.

  • ACTUATOR STE 4,5 BO37/6 65300527
  • AIR PRESSURE SWITCH 0,5-5MBAR 13020502
  • CONTROL UNIT TCG 211.00 65300880
  • 101
  • 102
  • AT2 45D
  • GAS PRESSURE SWITCH GW 150 A5 DIN 13010078
  • GAS VALVE MBZRDLE407 B01 S50 RP3/4”GW150 13011112
  • GAS VALVE MBZRDLE412 B01 S20 RP1”1/4 13012275
  • GAS VALVE MBZRDLE420 B01 S20 RP2” 65300664
  • IGNITION ELECTRODE 13007907
  • IGNITION TRANSFO.EBI 2X7,5 230V+EARTH C. 13009663
  • IRD1020
  • MB-ZRDLE407
  • MB-ZRDLE412
  • MB-ZRDLE420
  • MOTOR 0,3KW230V D12,7 65300528
  • NOZZLE DAN 3,00GPH 60° S 13016094
  • NOZZLE DAN 3,50GPH 60° S 13016093
  • NOZZLE DAN 4,00GPH 60° S 13018355
  • NOZZLE DAN 4,50GPH 60° S 13018353
  • NOZZLE DAN 5,00GPH 60° S 13018354
  • PUMP AT2 45 D 9538 6P 0500 13012002
  • STE 4,5 B0

Características

Potencia120–360 kW
Conexión de gasRp 2"
Escalones de combustiónDos etapas
Potencia motor ventilador300 W
Tensión de alimentación220 V
Consumo de potencia512 W
Peso neto36 kg
Grado de protección (IP)IP41
Longitud del tubo de llama320 mm
Diámetro del tubo de llama130 mm
Tipo de tubo de llamaextended
Contrapresión (cámara de combustión)0–4 mbar
Consumo de gas11.6–34.8 m³/h
Nivel de ruido69 dB
Temperatura de operación-10–60 °C
Dimensiones generales89.6 x 40.6 x 37.9 cm
Alcance de la entregawith combustion head, with gas train

Otras versiones de esta serieElco VGL 3.360 · 7

Las piezas suelen variar entre las versiones de una misma serie: elige la versión que figura en tu placa.

Preguntas sobre recambios Elco VGL 3.360 D KL d214

Componentes de quemador para Elco VGL 3.360 D KL d214: ¿qué referencias?

Compatibles con Elco VGL 3.360 D KL d214: Ecoflam Tornillo de fijación de la carcasa 65300519; Ecoflam Guía de aire 65300525; Ecoflam Tornillo de fijación 65300557; Elco Estabilizador de flujo de gas 13011367; Elco Tornillos y tuercas 13016814. ↑

Actuadores para Elco VGL 3.360 D KL d214: ¿qué referencias?

Compatibles con Elco VGL 3.360 D KL d214: Elco Actuador 65300527. ↑

Aislamiento de caldera para Elco VGL 3.360 D KL d214: ¿qué referencias?

Compatibles con Elco VGL 3.360 D KL d214: Ecoflam Insonorización 65300518. ↑

Cableado, cables y componentes eléctricos para Elco VGL 3.360 D KL d214: ¿qué referencias?

Compatibles con Elco VGL 3.360 D KL d214: Ecoflam Condensador 8uF 65300577. ↑

Detectores de llama para Elco VGL 3.360 D KL d214: ¿qué referencias?

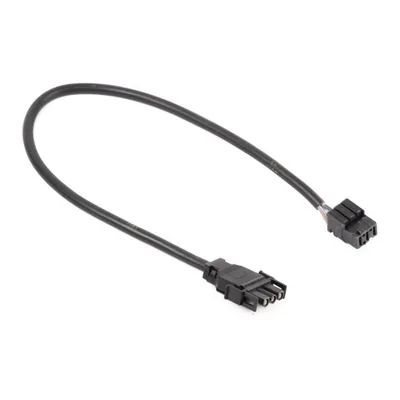

Compatibles con Elco VGL 3.360 D KL d214: Elco Cable de sensor de llama 65300210. ↑

Dispositivos de control para Elco VGL 3.360 D KL d214: ¿qué referencias?

Compatibles con Elco VGL 3.360 D KL d214: Elco Combustion Manager TCG-211.00 65300880. ↑
