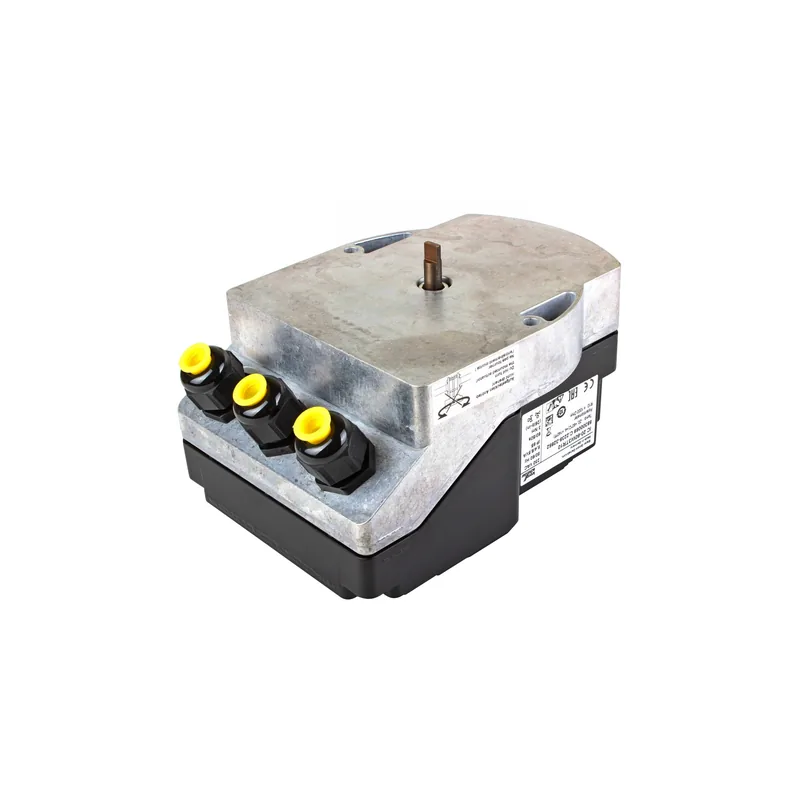

Kromschroder Servomotor IC20-60W3TR10 88300069

El servomotor Kromschroder IC20-60W3TR10 (SKU 88300069) está diseñado para control rotacional preciso de 0 a 90 grados, utilizado para modular volúmenes de gas y aire en quemadores y calderas. Funciona con alimentación de 230 V a 50–60 Hz, con un par de 3 Nm y un ciclo de trabajo del 100%. El actuador cuenta con control de tres puntos, interruptores límite sin tensión y un potenciómetro de realimentación de 0,5 W nominal. Se detiene en su posición actual al desconectar la alimentación y está certificado conforme a las directivas de la UE 2014/35/EU y 2014/30/EU, así como DIN EN 60730-1. La unidad pesa 1950 g y tiene un rango de temperatura de almacenamiento de -20 a 40 °C.

Al seleccionar un actuador de reemplazo de este tipo, verifique la compatibilidad de la tensión de alimentación, frecuencia, par y señal de control con el sistema existente. Las dimensiones de montaje y el acoplamiento del eje deben coincidir con el original, y la resistencia del potenciómetro de realimentación (típicamente 1 kΩ) debe corresponder a la entrada del controlador. Asegúrese de que la sección del cable (hasta 4 mm²) y la entrada de línea (3 x M20) sean adecuadas para la instalación. El ángulo de rotación del actuador y el par de retención deben cumplir con los requisitos de la aplicación.

Los fallos comunes incluyen potenciómetros desgastados que causan realimentación de posición errática, malfuncionamiento de interruptores límite que genera recorrido incorrecto y quemado del motor por sobrecarga o picos de tensión. Los síntomas pueden incluir que el actuador no se mueve, se mueve de forma intermitente o no alcanza la posición ordenada. Verifique las conexiones flojas, los cables dañados y compruebe el funcionamiento de la señal de realimentación e interruptores límite con un multímetro.
