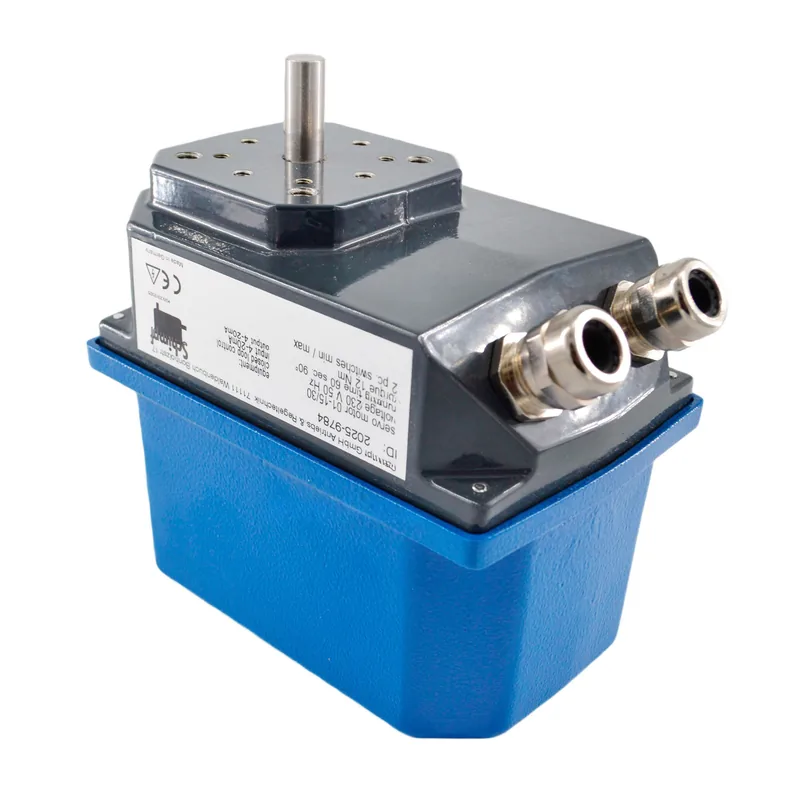

Schimpf Servomotor 01-15/30

El accionamiento Schimpf Servo 01-15/30 es un actuador diseñado para el control automático de compuertas de aire, válvulas de gas y otros elementos reguladores en equipos de quemadores e instalaciones de automatización industrial. Funciona con una tensión de alimentación de 230 V, entrega un torque de 12 Nm y realiza una rotación de 90° en 60 segundos. El accionamiento está equipado con dos interruptores limitadores mín/máx y admite control de lazo cerrado con una señal de control de 4-20 mA para entrada y salida. Se utiliza en instalaciones de calderas y quemadores industriales donde se requiere posicionamiento preciso y retroalimentación de posición estable.

Al seleccionar un actuador de reemplazo de este tipo, asegúrese de que la tensión de alimentación, torque, tiempo de funcionamiento y ángulo de rotación coincidan con las especificaciones originales. Verifique las dimensiones de montaje y el tipo de eje para ajustarse al varillaje existente. Compruebe la compatibilidad de la señal de control (p. ej., 4-20 mA) y la presencia de interruptores limitadores si lo requiere el sistema. Mida el tamaño físico y compare con la unidad anterior antes de ordenar.

Las fallas comunes incluyen quemado del motor por sobrecarga o picos de tensión, desgaste de engranajes causando movimiento errático o bloqueo, y mal funcionamiento de interruptores limitadores conduciendo a posicionamiento incorrecto. Los síntomas pueden incluir que la compuerta o válvula no alcance la posición comandada, operación lenta o entrecortada, o que el actuador emita ruidos inusuales. Verifique el suministro de tensión adecuado, inspeccione el cableado y funcionamiento de interruptores limitadores, y escuche sonidos anormales durante el movimiento.
