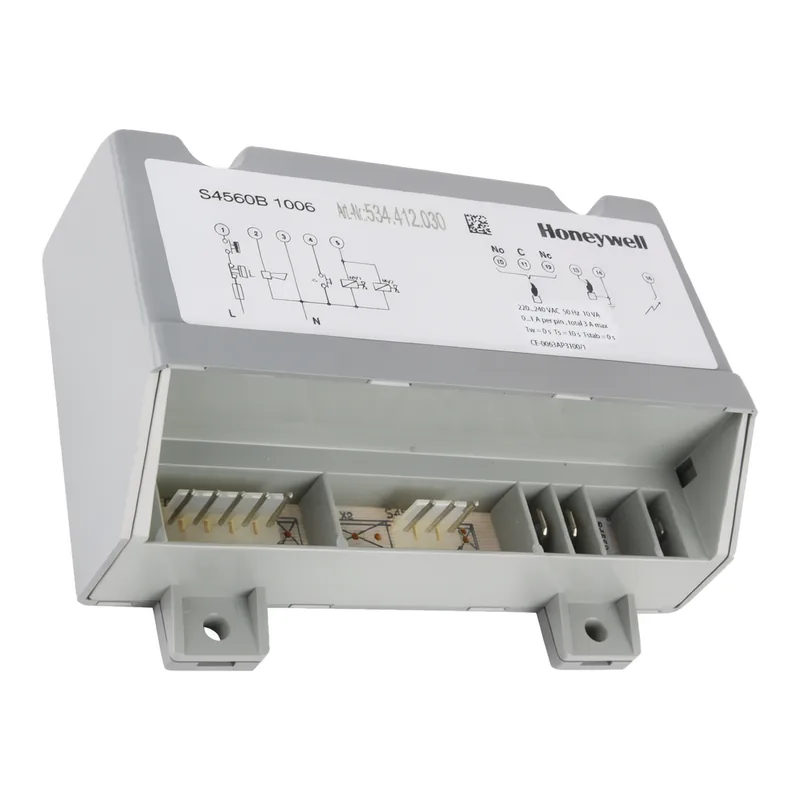

Honeywell Unidad de control de caldera de gas S4560B1006U

Esta unidad de control de caldera de gas proporciona ignición del quemador y supervisión de llama para quemadores atmosféricos alimentados con gas. Cuenta con un bloqueo de reinicio manual y un botón de reinicio accesible tanto externa como internamente. La unidad no requiere mantenimiento y necesita fusibles externos para su funcionamiento seguro. Su clase de protección es IP40. Después de un reinicio fallido, espere al menos 15 segundos antes del siguiente intento.

Las cajas de control de este tipo requieren que se instalen fusibles externos en el circuito de alimentación. La instalación debe proporcionar al menos protección IP40. Al reemplazar, verifique que la disposición del acceso al botón de reinicio coincida con el diseño del equipo, y considere la instalación de un relé térmico máximo para desconectar la unidad en caso de sobrecalentamiento.

Los modos de fallo típicos incluyen bloqueo cuando la llama no se establece dentro del tiempo de ignición seguro, lo que hace que el quemador se detenga hasta que se presione el botón de reinicio. Si se pierde la llama durante la operación, el control repite la secuencia de ignición. Si se activa un relé de producto de combustión, todas las válvulas se cierran y se requiere un reinicio manual. Revise el botón de reinicio y permita al menos 15 segundos entre intentos de reinicio.
