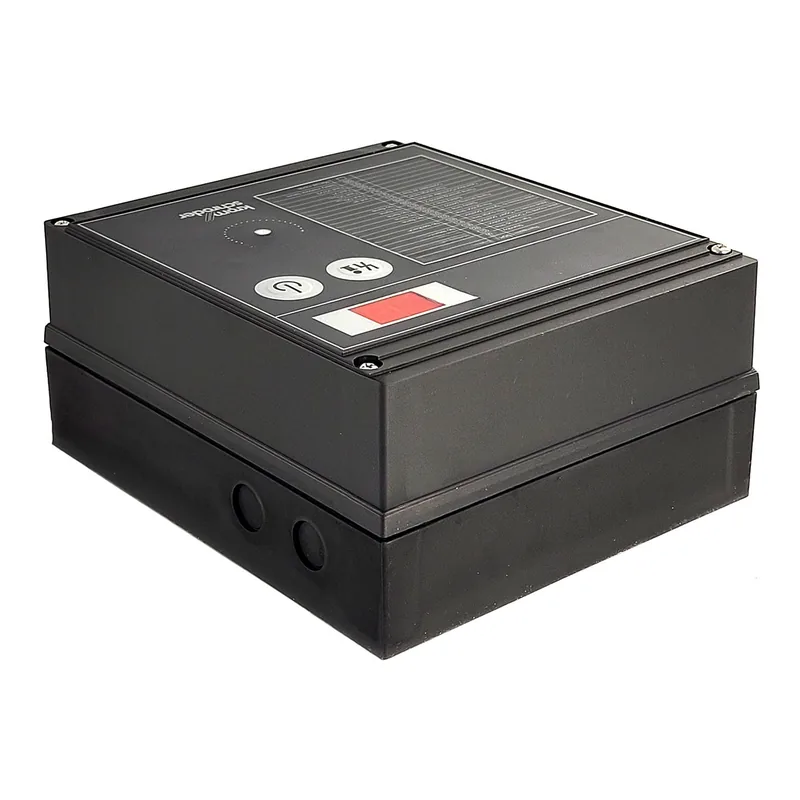

Kromschroder Centralita de control del quemador BCU370WI2FEU0D3 88600204

Esta unidad de control de quemador controla, enciende y monitorea quemadores industriales de tiro forzado de capacidad ilimitada en operación intermitente o continua. Está diseñada para funcionamiento con gas y opera desde una alimentación de 230 V. La detección de llama puede ser mediante sensor de ionización o UV, con una longitud máxima de cable del sensor de 50 m. La unidad incorpora un control de estanqueidad integrado con un período de prueba de 10 s, un tiempo de purgado previo de 20 s, tiempo previo al encendido de 3 s, y un tiempo de seguridad de 1 s. Proporciona hasta 4 intentos de arranque del quemador y tiene un umbral de desconexión de 1 µA. La carcasa tiene clasificación IP54, está fabricada en plástico resistente al impacto y al calor, y pesa 1,8 kg.

Las unidades de control de quemador de este tipo se seleccionan haciendo coincidir la tensión de red, el modo de operación (intermitente o continuo) y el método de detección de llama (ionización o UV) con el quemador y su tipo de combustible. La unidad requiere conexión a un presostato de aire externo para monitoreo del purgado previo y la operación. El enrutamiento de cables debe respetar las longitudes máximas: cables de encendido hasta 1 m, y cables de sensor de ionización o UV hasta 50 m. La instalación requiere conexiones de terminal accesibles y puesta a tierra en el marco del equipo; la cámara de cableado espaciosa acomoda prácticas de cableado industrial estándar.

Los modos de fallo típicos incluyen pérdida de señal de llama, fallo de encendido o bloqueo tras intentos de arranque repetidos. Cuando la unidad se bloquea, el quemador se detiene y el fallo se indica en la pantalla; la unidad puede realizar hasta 4 intentos de arranque antes de bloquearse. Verifique el detector de llama (ionización o UV) y su cable, el presostato de aire y su monitoreo durante el purgado previo y la operación, y el monitoreo de presión de gas. Un fallo de llama durante la operación activa un reinicio del quemador. Verifique la tensión de alimentación y el cableado en la sección inferior, y confirme que el control de estanqueidad y el arranque del ventilador funcionan correctamente.
