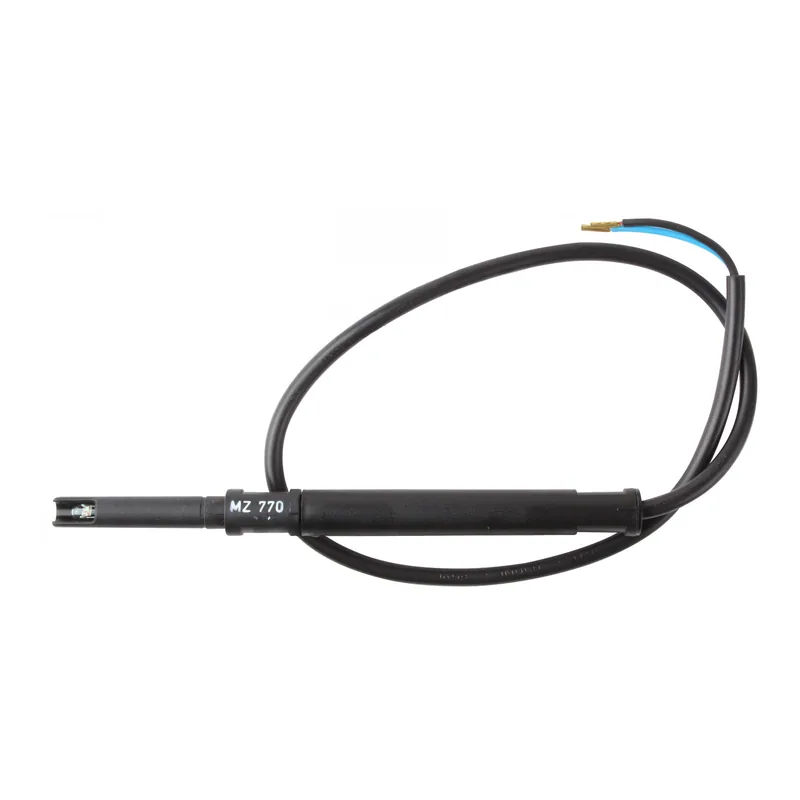

Honeywell Detector de llama MZ770 37-90-10118

Este sensor de llama Honeywell MZ770 (SKU 37-90-10118, artículo de catálogo 852-211-016) es un detector de llama de acción directa. Se monta con línea directa de visión hacia la llama del quemador y confirma al control del quemador que la combustión ha comenzado y es estable. Durante la secuencia de encendido, el control abre la válvula de combustible y energiza la chispa de ignición; el sensor debe detectar la llama dentro del tiempo de seguridad establecido, de lo contrario el control se bloquea y detiene el flujo de combustible.

Las partes de este tipo se seleccionan haciendo coincidir el principio de detección (ionización, UV o IR) con el control del quemador y las características de la llama del combustible. La longitud del cable, el tipo de conector y la disposición de montaje (tamaño de rosca, profundidad de inserción) deben corresponder a la pieza original para asegurar que el sensor esté posicionado correctamente. El sensor debe montarse con línea directa de visión hacia la llama del quemador.

Los modos de fallo común incluyen una ventana óptica contaminada, una señal debilitada por una célula envejecida, o una vaina o cable roto causando un circuito abierto. Si el sensor falla, el control del quemador no recibe señal de llama dentro del tiempo de seguridad, se bloquea y detiene el flujo de combustible. Verifique la ventana óptica por hollín o daño y verifique el cable y conector para continuidad.
