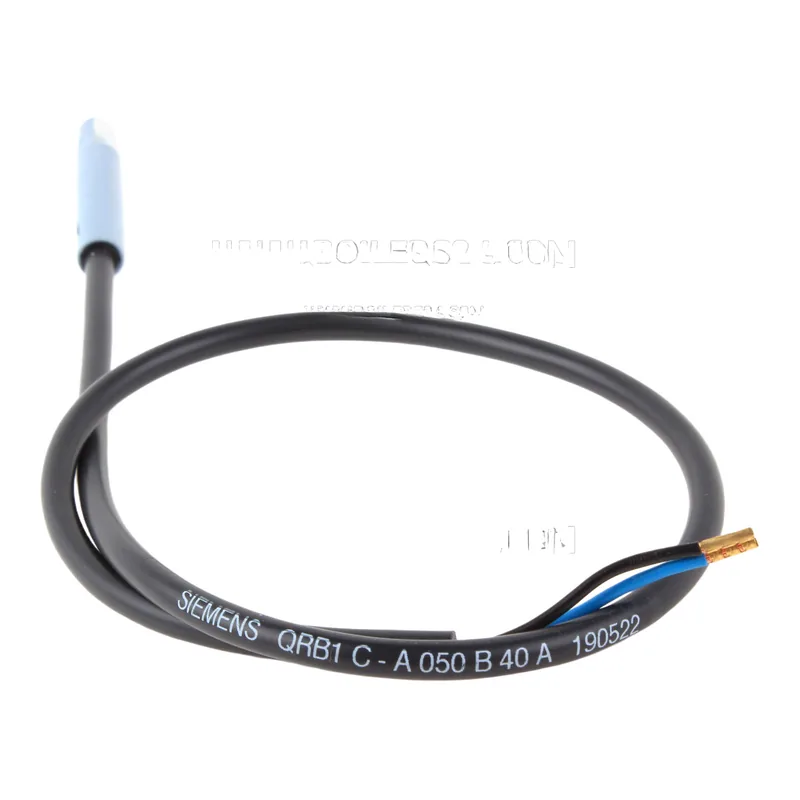

Siemens Detector de llama QRB1C-A050B40A

Sensor de llama fotoeléctrico para uso con quemadores de aceite (diésel y fuelóleo pesado). Detecta la presencia de llama y envía una señal a la unidad de control del quemador; si la llama se pierde, inicia un apagado rápido del suministro de combustible. El modelo tiene un diseño compacto para facilitar la instalación y está especificado para una respuesta rápida a la pérdida de llama. El número de artículo del catálogo es 884.211.021. Está diseñado para adaptarse a los controles de quemador Siemens.

Al seleccionar un sensor de repuesto de este tipo, compare el principio de detección (UV o IR), la respuesta espectral, el tiempo de respuesta requerido, la longitud del cable y el tipo de conector, y el manguito de montaje que se ajusta a la cabeza del quemador. Coloque el sensor de manera que tenga una visión clara del núcleo de la llama y no esté expuesto a calor excesivo. Antes de realizar el pedido, verifique que el control del quemador sea compatible con las características de salida del sensor; si la longitud del cable o el conector difieren, se necesita un adaptador o un sensor con la misma interfaz eléctrica.

Cuando falla un sensor de esta clase, el control del quemador a menudo se bloquea y cierra las válvulas de combustible, porque no se recibe ninguna señal de llama dentro del tiempo de seguridad. Las causas típicas son una ventana óptica contaminada o empañada que reduce la sensibilidad, una célula de detección envejecida que da una señal débil incluso con llama presente, o un cable roto o en cortocircuito. Compruebe la ventana óptica y la ruta de la señal al diagnosticar.
