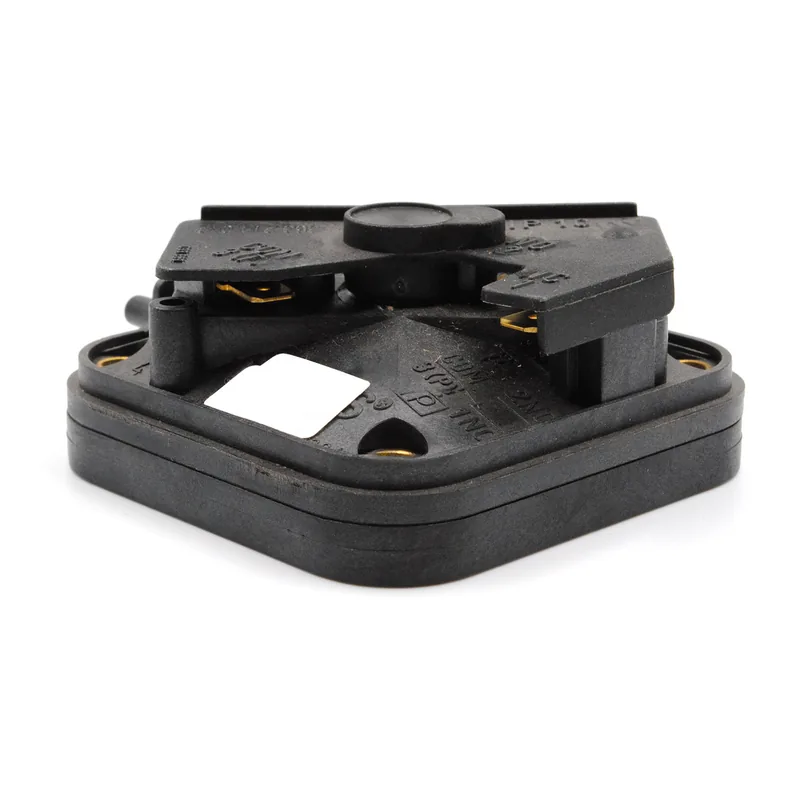

Dungs Pressure switch LGW3A1 129890
SKU 129890
Modelo LGW3A1
Marca Dungs
Fotos
aún no hay foto
Características principales
| Grado de protección (IP) | IP00 |
|---|---|
| Material de la carcasa | polycarbonate |
| Control range | 0.4–3 mbar |
| Storage temperature | -30–85 °C |
| Maximum working pressure | 100 mbar (10 kPa) |
| Ambient temperature | -15–85 °C |
| Working environment temperature | -15–60 °C |
| Switching element | Microswitch with change-over contact |
| Medium temperature | -15–85 C |
| Diaphragm material | NBR |
| Switch material | polycarbonate |
| Contact protection material | polycarbonate |
| Setting tolerance | ≤ ±15% |
| Auxiliary power | without auxiliary power |
| Nominal current | 10 A at cos φ 1 |
| Switching current | min. 20 mA |
| Max operating pressure | 100 mbar |
| Pressure connection diameter | 4.6 mm |
| Height with contact protection | 44 mm |
| Tipo de construcción | Differential pressure switch |
| Capacidad de contacto | 10 A, 250 V AC |
| Tensión de alimentación | 24–250 V |
| Temperatura ambiente, máx. | 85 °C |
| Temperatura ambiente, mín. | -15 °C |
| País de origen | Germany |
102,36 EUR
93,05EUR
en stock · 1
IVA incl. 21% · 76,90 EUR excl. IVA · envío calculado al finalizar la compra
- Envíos a todo el mundo desde stock
- Pieza original del fabricante
- Envío en 24 h para artículos en stock
Descripción
Interruptor de presión diferencial ajustado en fábrica para aire, gases de escape y humos que responde a cambios en la presión diferencial e interrumpe un circuito mediante un microinterruptor con contacto de conmutación. Funciona sin alimentación auxiliar en un rango de control de 0,4 a 3 mbar, con una tolerancia de ajuste de ≤ ±15%. La presión máxima de trabajo es 100 mbar (10 kPa), y el rango de temperatura ambiente es -15 a 85 °C (almacenamiento -30 a 85 °C). La carcasa, el interruptor y la protección de contactos son de policarbonato; el diafragma es NBR. La clase de protección es IP00 y el contacto está clasificado en 10 A a 250 V AC.
Información adicional
| Aprobaciones | Registros UL, FM y CSA para el mercado norteamericano |
|---|---|
| Compatibilidad de medios | Aire y gases no agresivos, no apto para gases de combustión industrial |
| Conexión Eléctrica | Conector tipo plano 6,3 x 0,8 mm según DIN 46244 |
| Contacto opcional | Plata chapada en oro (Au); apto para aplicaciones DDC: 24 V DC; 0,02 A |
| Función de conmutación | Al aumentar la presión: 1 NC se abre, 2 NO se cierran; al disminuir la presión: 1 NC se cierra, 2 NO se abren |
| Membrana | NBK |
Documentación del fabricante
Todas las características
| Grado de protección (IP) | IP00 |
|---|---|
| Material de la carcasa | polycarbonate |
| Control range | 0.4–3 mbar |
| Storage temperature | -30–85 °C |
| Maximum working pressure | 100 mbar (10 kPa) |
| Ambient temperature | -15–85 °C |
| Working environment temperature | -15–60 °C |
| Switching element | Microswitch with change-over contact |
| Medium temperature | -15–85 C |
| Diaphragm material | NBR |
| Switch material | polycarbonate |
| Contact protection material | polycarbonate |
| Setting tolerance | ≤ ±15% |
| Auxiliary power | without auxiliary power |
| Nominal current | 10 A at cos φ 1 |
| Switching current | min. 20 mA |
| Max operating pressure | 100 mbar |
| Pressure connection diameter | 4.6 mm |
| Height with contact protection | 44 mm |
| Tipo de construcción | Differential pressure switch |
| Capacidad de contacto | 10 A, 250 V AC |
| Tensión de alimentación | 24–250 V |
| Temperatura ambiente, máx. | 85 °C |
| Temperatura ambiente, mín. | -15 °C |
| País de origen | Germany |
Referencias
| SKU | 129890 |
|---|---|
| Additional article | 363.214.042 |
| Model | LGW3A1 |
