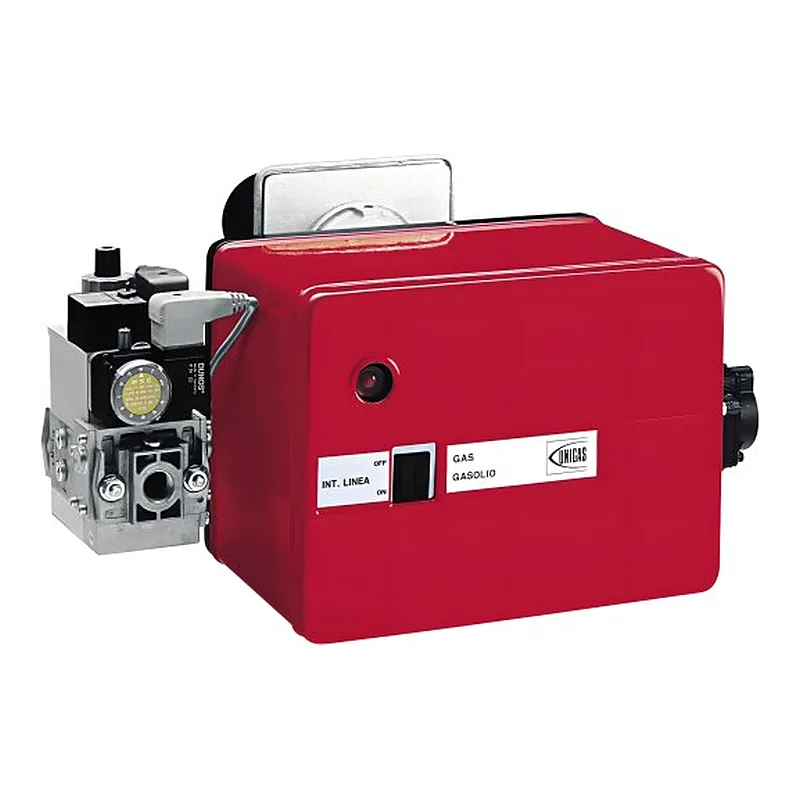

CIB Unigas HS10 MG.TN.S.RU.A.1.20 — brûleur, photo 1

CIB Unigas HS10 MG.TN.S.RU.A.1.20 — pièces détachées

Puissance
65–140 kW
Pièces
11
Série
HS10 · 4

Toutes les pièces ci-dessous vont sur ce brûleur. Les versions diffèrent par les vannes et la commande — vérifiez le code usine sur la plaque signalétique.

Voir les pièces ↓ Connectez-vous pour enregistrer ce brûleur

Pièces compatibles avec ce brûleur

Détecteurs de flamme pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 2

Pressostats pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 2

Conduits et gaines d'air pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 1

Câbles d'allumage et connecteurs pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 1

Moteurs pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 1

Pompes à fioul pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 1

Transformateurs d'allumage pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 1

Tuyauteries, brides et raccords brûleur pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 1

Électrodes d'ionisation et d'allumage pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 · 1

Caractéristiques

Puissance65–140 kW
Raccordement gazRp 3/4"
Étages de combustionUne allure
Puissance moteur ventilateur150 W
Tension d'alimentation220 V
Consommation électrique500 W
Poids net27 kg
Indice de protection (IP)IP40
Longueur du tube de flamme159 mm
Diamètre du tube de flamme108 mm
Type de tube de flammestandard
Contre-pression (chambre de combustion)0–3.2 mbar
Consommation de gaz7–14.8 m³/h
Pression du train de gaz2.6–12.4 mbar
Température de service-10–50 °C
Dimensions générales51 x 43 x 26.4 cm
Contenu de la livraisonwith combustion head, with gas train
Caractéristiques additionnellescontinuous ventilation; high-temperature version

Autres versions de cette sérieCIB Unigas HS10 · 4

Les pièces diffèrent souvent d'une version à l'autre d'une même série : choisissez la version indiquée sur votre plaque signalétique.

Questions sur les pièces CIB Unigas HS10 MG.TN.S.RU.A.1.20

Détecteurs de flamme pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 : quelles références ?

Compatibles avec CIB Unigas HS10 MG.TN.S.RU.A.1.20 : CIB Unigas Détecteur de flamme 2510001; CIB Unigas Bride de capteur de flamme 2510114. ↑

Pressostats pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 : quelles références ?

Compatibles avec CIB Unigas HS10 MG.TN.S.RU.A.1.20 : CIB Unigas Pressostat 2160053; CIB Unigas Pressostat 2160076. ↑

Conduits et gaines d'air pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 : quelles références ?

Compatibles avec CIB Unigas HS10 MG.TN.S.RU.A.1.20 : CIB Unigas Tube de flamme 3090074. ↑

Câbles d'allumage et connecteurs pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 : quelles références ?

Compatibles avec CIB Unigas HS10 MG.TN.S.RU.A.1.20 : CIB Unigas Câble d'allumage 6050122. ↑

Moteurs pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 : quelles références ?

Compatibles avec CIB Unigas HS10 MG.TN.S.RU.A.1.20 : CIB Unigas Moteur électrique 2180713. ↑

Pompes à fioul pour CIB Unigas HS10 MG.TN.S.RU.A.1.20 : quelles références ?

Compatibles avec CIB Unigas HS10 MG.TN.S.RU.A.1.20 : CIB Unigas Pompe à fioul 2590130. ↑
