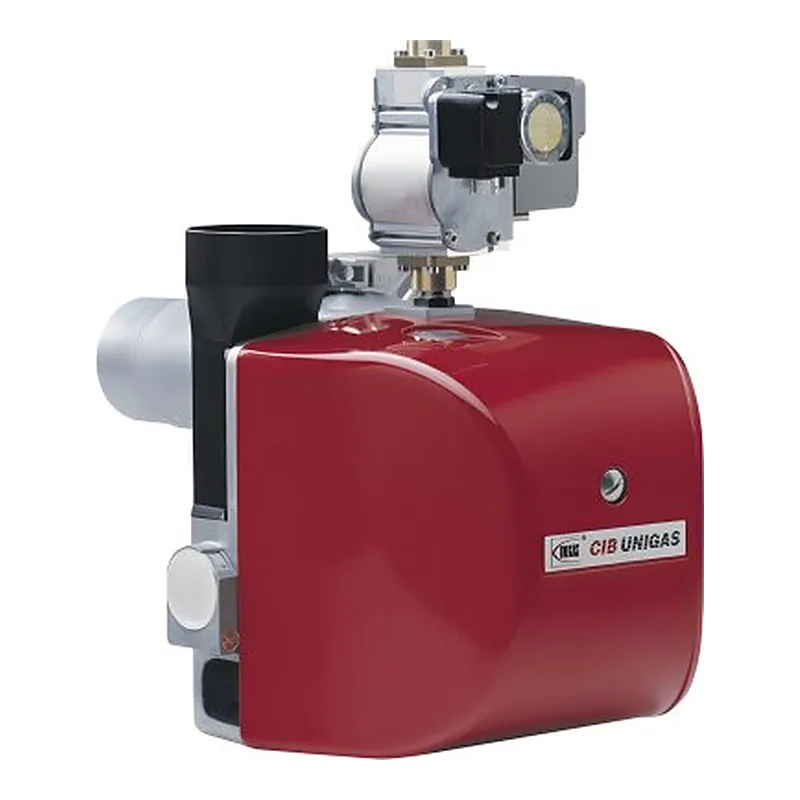

CIB Unigas NG35 M-.TN.L.RU.A.0.15 — brûleur gaz, photo 1

CIB Unigas NG35 M-.TN.L.RU.A.0.15 — pièces détachées

Combustible
Gaz
Puissance
20–41 kW
Pièces
11
Série
NG35 · 8

Toutes les pièces ci-dessous vont sur ce brûleur. Les versions diffèrent par les vannes et la commande — vérifiez le code usine sur la plaque signalétique.

Voir les pièces ↓ Connectez-vous pour enregistrer ce brûleur

Pièces compatibles avec ce brûleur

Composants de brûleur pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 · 3

Transformateurs d'allumage pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 · 2

Appareils de contrôle pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 · 1

Brûleurs pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 · 1

Câbles d'allumage et connecteurs pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 · 1

Filtres, joints et joints d'étanchéité chaudière pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 · 1

Pressostats pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 · 1

Électrodes d'ionisation et d'allumage pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 · 1

Composition de CIB Unigas NG35 M-.TN.L.RU.A.0.15

Composants cités dans la documentation du fabricant.

  • DUNGS MB-DLE 405
  • DUNGS MBC 65-DLE

Caractéristiques

CombustibleGaz
Puissance20–41 kW
Raccordement gazRp 1/2"
Étages de combustionUne allure
Puissance moteur ventilateur75 W
Tension d'alimentation220 V
Consommation électrique380 W
Poids net12.5 kg
Indice de protection (IP)IP40
Diamètre du tube de flamme78.5 mm
Type de tube de flammeextended
Contre-pression (chambre de combustion)0–1.5 mbar
Consommation de gaz2.1–4.3 m³/h
Pression du train de gaz2.5–9.8 mbar
Température de service-10–50 °C
Dimensions générales41.4 x 26.9 x 40 cm
Contenu de la livraisonwith combustion head, with gas train

Autres versions de cette sérieCIB Unigas NG35 · 8

Les pièces diffèrent souvent d'une version à l'autre d'une même série : choisissez la version indiquée sur votre plaque signalétique.

Questions sur les pièces CIB Unigas NG35 M-.TN.L.RU.A.0.15

Composants de brûleur pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 : quelles références ?

Compatibles avec CIB Unigas NG35 M-.TN.L.RU.A.0.15 : CIB Unigas Collecteur de gaz 2190339; CIB Unigas Tube de flamme 30900H9; CIB Unigas Tête de combustion 3501832. ↑

Transformateurs d'allumage pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 : quelles références ?

Compatibles avec CIB Unigas NG35 M-.TN.L.RU.A.0.15 : CIB Unigas Transformateur d'allumage 2170138; CIB Unigas Transformateur d'allumage 2170233. ↑

Appareils de contrôle pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 : quelles références ?

Compatibles avec CIB Unigas NG35 M-.TN.L.RU.A.0.15 : CIB Unigas Coffret de sécurité 2020466. ↑

Brûleurs pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 : quelles références ?

Compatibles avec CIB Unigas NG35 M-.TN.L.RU.A.0.15 : CIB Unigas Boîtier du brûleur 3010046. ↑

Câbles d'allumage et connecteurs pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 : quelles références ?

Compatibles avec CIB Unigas NG35 M-.TN.L.RU.A.0.15 : CIB Unigas Câble d'allumage 6050122. ↑

Filtres, joints et joints d'étanchéité chaudière pour CIB Unigas NG35 M-.TN.L.RU.A.0.15 : quelles références ?

Compatibles avec CIB Unigas NG35 M-.TN.L.RU.A.0.15 : CIB Unigas Joint de bride 2110038. ↑
