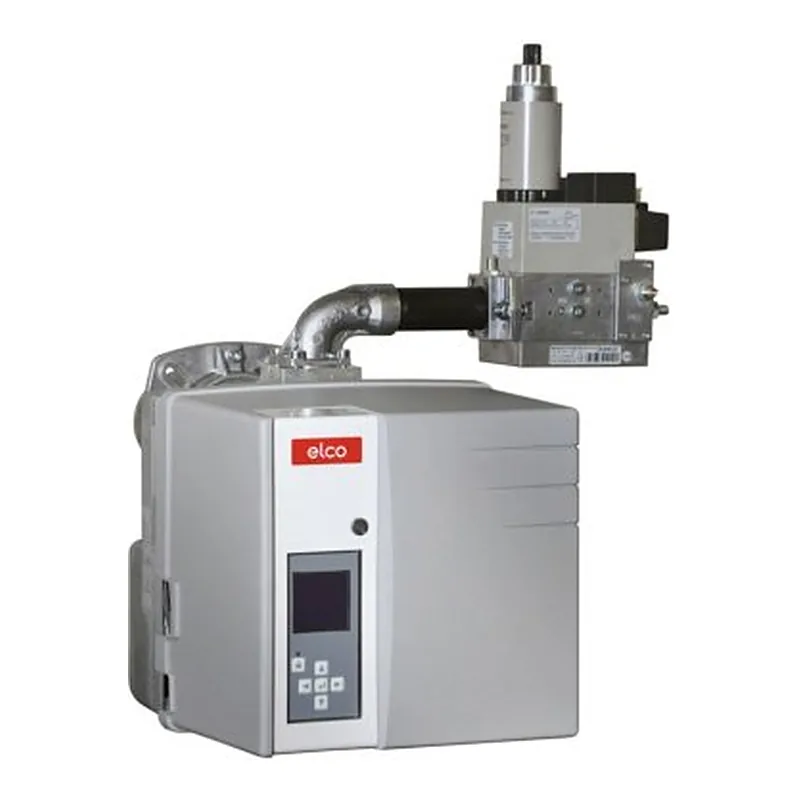

Elco VG 2.160 DP E KN d345 — pièces détachées
- Combustible
- Gaz
- Puissance
- 50–160 kW
- Pièces
- 12
- Code usine
- 3836368
- Série
- VG 2.160 · 13
Toutes les pièces ci-dessous vont sur ce brûleur. Les versions diffèrent par les vannes et la commande — vérifiez le code usine sur la plaque signalétique.
Pièces compatibles avec ce brûleur
Tuyauteries, brides et raccords brûleur pour Elco VG 2.160 DP E KN d345 · 5
—sur demande
—sur demande
—sur demande
—sur demande
Composants de brûleur pour Elco VG 2.160 DP E KN d345 · 4
—sur demande
—sur demande
—sur demande
—sur demande
Filtres à gaz pour Elco VG 2.160 DP E KN d345 · 1
—sur demande
Isolation chaudière pour Elco VG 2.160 DP E KN d345 · 1
—sur demande
Tuyauteries, brides et raccords chaudière pour Elco VG 2.160 DP E KN d345 · 1
—sur demande
Composition de Elco VG 2.160 DP E KN d345
Composants cités dans la documentation du fabricant.
- ACTUATOR STE 4,5 B0.37/6-R + CABLE L600
- AIR PRESS.SWITCH 604.91 0,5-5MB+RAST
- AIR PRESSURE SWITCH BASE D32
- CONTROL UNIT TCG 511.00
- DISPLAY/CONTROL UNIT TCG-TCH REL.2.2
- EBI
- IGNIT.ELECTRODE D8X61d4/6,4D3X17,5 130°
- IGNITION TRANSFO. EBI 2X7,5 230V
- IGNITION TRANSFO.EBI 1X11 230V+EARTH CO.
- MB-VEF407
- MB-VEF412
- MOTOR 0,13KW230V D12,7
- MOTOR 0,1KW 230V D12,7 DRILLED
- NOZZLE D24.5
- STE 4,5 B0
- TCG 5xx
Caractéristiques
CombustibleGaz
Puissance50–160 kW
Raccordement gazRp 3/4"
Puissance moteur ventilateur160 W
Tension d'alimentation220 V
Consommation électrique195 W
Poids net25 kg
Indice de protection (IP)IP21
Longueur du tube de flamme150 mm
Diamètre du tube de flamme125 mm
Type de tube de flammeshort
Contre-pression (chambre de combustion)0–2.75 mbar
Consommation de gaz9.7–15.5 m³/h
Pression du train de gaz2.8–14 mbar
Niveau sonore64 dB
Température de service-10–60 °C
Dimensions générales66.8 x 33.1 x 32.5 cm
Contenu de la livraisonwith combustion head, with gas train
Autres versions de cette sérieElco VG 2.160 · 13
Les pièces diffèrent souvent d'une version à l'autre d'une même série : choisissez la version indiquée sur votre plaque signalétique.
- VG 2.160 D
12 pièces · 3833331 - VG 2.160 D E KL
13 pièces · 3836359 - VG 2.160 D E KN
13 pièces · 3836358 - VG 2.160 DP
12 pièces · 3833477 - VG 2.160 DP E KL
12 pièces · 3836371 - VG 2.160 DP E KL d345
12 pièces · 3836369 - VG 2.160 DP E KN d345
12 pièces · 3836368 - VG 2.160 DP E KN d347
12 pièces · 3836370 - VG 2.160 M
12 pièces · 3833521 - VG 2.160 M E KL
12 pièces · 3836527 - VG 2.160 M E KL d411
1 pièce · 3836483 - VG 2.160 M E KN
12 pièces · 3836526 - VG 2.160 M E KN d411
1 pièce · 3836482
Questions sur les pièces Elco VG 2.160 DP E KN d345
Tuyauteries, brides et raccords brûleur pour Elco VG 2.160 DP E KN d345 : quelles références ?
Compatibles avec Elco VG 2.160 DP E KN d345 : Ecoflam Bride de vanne gaz 13010074; Ecoflam Bride à impulsion 13019202; Elco Collecteur de gaz 13018098; Elco Raccord de pression d'air 13021961; Elco Kit de raccords et tubes 65300673. ↑
Composants de brûleur pour Elco VG 2.160 DP E KN d345 : quelles références ?
Compatibles avec Elco VG 2.160 DP E KN d345 : Ecoflam Vis de fixation du boîtier 65300519; Elco Jeu de retenues à expansion 13007808; Elco Raccord de pression d'air 13013352; Elco Support Combustion Manager 65300727. ↑
Filtres à gaz pour Elco VG 2.160 DP E KN d345 : quelles références ?
Compatibles avec Elco VG 2.160 DP E KN d345 : Elco Élément filtrant 65326948. ↑
Isolation chaudière pour Elco VG 2.160 DP E KN d345 : quelles références ?
Compatibles avec Elco VG 2.160 DP E KN d345 : Elco Insonorisation 13017369. ↑
Tuyauteries, brides et raccords chaudière pour Elco VG 2.160 DP E KN d345 : quelles références ?
Compatibles avec Elco VG 2.160 DP E KN d345 : Elco Raccord de mesure de pression 13009722. ↑
