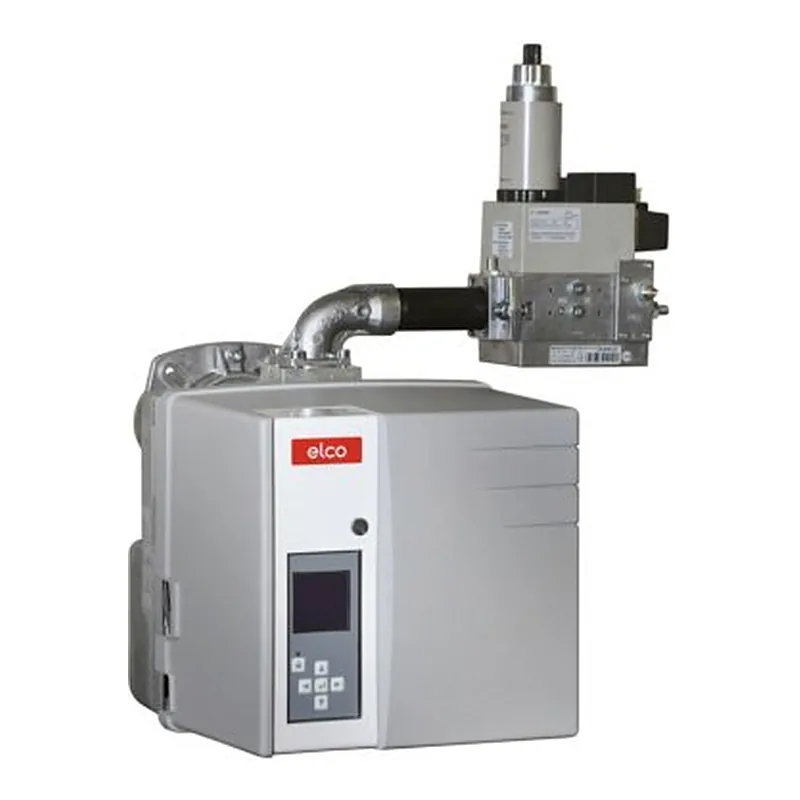

Elco VG 2.205 DP E KN d348 — brûleur gaz, photo 1

Elco VG 2.205 DP E KN d348 — pièces détachées

Combustible
Gaz
Puissance
65–205 kW
Pièces
12
Code usine
3836372

Toutes les pièces ci-dessous vont sur ce brûleur. Les versions diffèrent par les vannes et la commande — vérifiez le code usine sur la plaque signalétique.

Voir les pièces ↓ Connectez-vous pour enregistrer ce brûleur

Pièces compatibles avec ce brûleur

Composants de brûleur pour Elco VG 2.205 DP E KN d348 · 4

Tuyauteries, brides et raccords brûleur pour Elco VG 2.205 DP E KN d348 · 3

Câblage, câbles & composants électriques pour Elco VG 2.205 DP E KN d348 · 1

Filtres, joints et joints d'étanchéité chaudière pour Elco VG 2.205 DP E KN d348 · 1

Isolation chaudière pour Elco VG 2.205 DP E KN d348 · 1

Tuyauteries, brides et raccords chaudière pour Elco VG 2.205 DP E KN d348 · 1

Électrovannes gaz pour Elco VG 2.205 DP E KN d348 · 1

Composition de Elco VG 2.205 DP E KN d348

Composants cités dans la documentation du fabricant.

  • ACTUATOR STE 4,5 B0.37/6-R + CABLE L600
  • AIR PRESS.SWITCH 604.91 0,5-5MB+RAST
  • AIR PRESSURE SWITCH BASE D32
  • CONTROL UNIT TCG 511.00
  • DISPLAY/CONTROL UNIT TCG-TCH REL.2.2
  • EBI
  • IGNIT.ELECTRODE D8X61d4/6,4D3X17,5 130°
  • IGNITION TRANSFO. EBI 2X7,5 230V
  • IGNITION TRANSFO.EBI 1X11 230V+EARTH CO.
  • MB-VEF407
  • MB-VEF412
  • MOTOR 0,13KW230V D12,7
  • MOTOR 0,1KW 230V D12,7 DRILLED
  • NOZZLE D24.5
  • STE 4,5 B0
  • TCG 5xx

Caractéristiques

CombustibleGaz
Puissance65–205 kW
Raccordement gazRp 1 1/4"
Puissance moteur ventilateur160 W
Tension d'alimentation220 V
Consommation électrique302 W
Poids net25 kg
Indice de protection (IP)IP21
Longueur du tube de flamme150 mm
Diamètre du tube de flamme125 mm
Type de tube de flammeshort
Contre-pression (chambre de combustion)0–2.6 mbar
Consommation de gaz12.6–19.8 m³/h
Pression du train de gaz2–4.5 mbar
Niveau sonore65 dB
Température de service-10–60 °C
Dimensions générales66.8 x 33.1 x 32.5 cm
Contenu de la livraisonwith combustion head, with gas train

Autres versions de cette sérieElco VG 2.205 · 24

Les pièces diffèrent souvent d'une version à l'autre d'une même série : choisissez la version indiquée sur votre plaque signalétique.

Toutes les 24 versions

Questions sur les pièces Elco VG 2.205 DP E KN d348

Composants de brûleur pour Elco VG 2.205 DP E KN d348 : quelles références ?

Compatibles avec Elco VG 2.205 DP E KN d348 : Ecoflam Vis de fixation du boîtier 65300519; Elco Jeu de retenues à expansion 13007808; Elco Raccord de pression d'air 13013352; Elco Support Combustion Manager 65300727. ↑

Tuyauteries, brides et raccords brûleur pour Elco VG 2.205 DP E KN d348 : quelles références ?

Compatibles avec Elco VG 2.205 DP E KN d348 : Elco Collecteur de gaz 13018623; Elco Raccord de pression d'air 13021961; Elco Kit de raccords et tubes 65300673. ↑

Câblage, câbles & composants électriques pour Elco VG 2.205 DP E KN d348 : quelles références ?

Compatibles avec Elco VG 2.205 DP E KN d348 : Ecoflam Condensateur 8uF 65300577. ↑

Filtres, joints et joints d'étanchéité chaudière pour Elco VG 2.205 DP E KN d348 : quelles références ?

Compatibles avec Elco VG 2.205 DP E KN d348 : Elco Joint annulaire 13018089. ↑

Isolation chaudière pour Elco VG 2.205 DP E KN d348 : quelles références ?

Compatibles avec Elco VG 2.205 DP E KN d348 : Elco Insonorisation 13017369. ↑

Tuyauteries, brides et raccords chaudière pour Elco VG 2.205 DP E KN d348 : quelles références ?

Compatibles avec Elco VG 2.205 DP E KN d348 : Elco Raccord de mesure de pression 13009722. ↑
