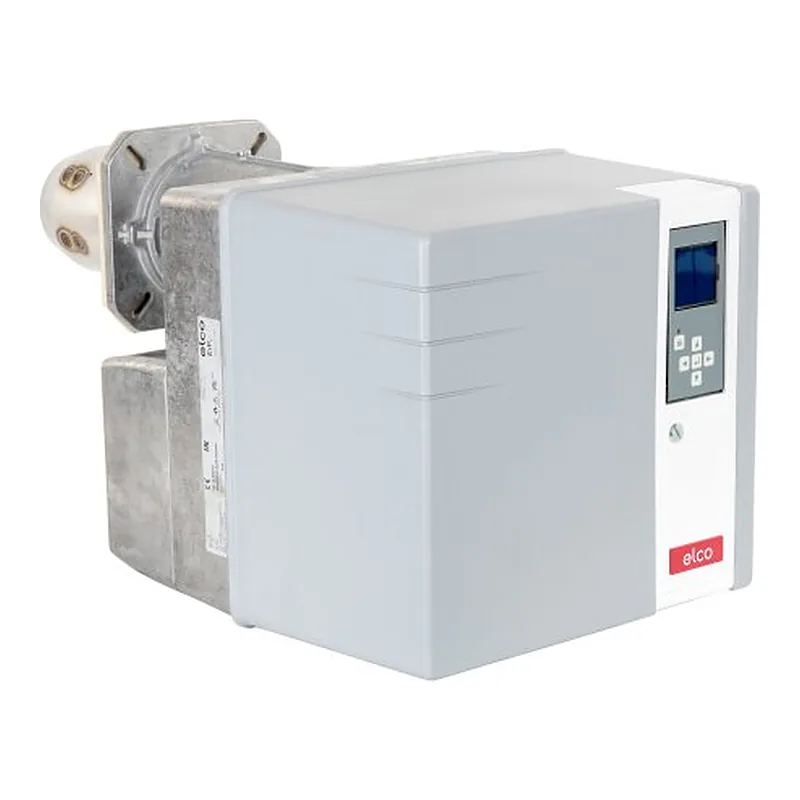

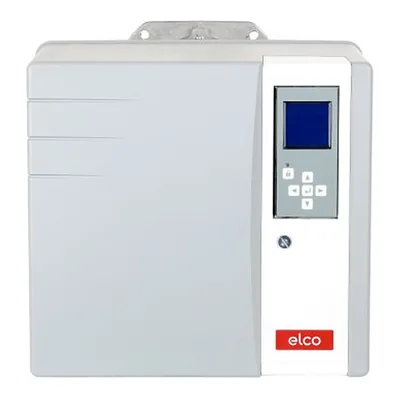

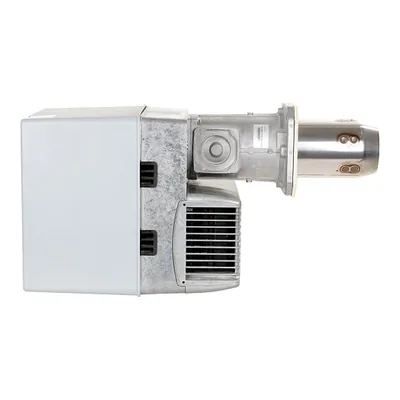

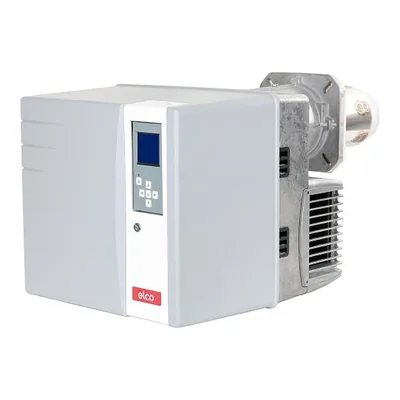

Elco VL 3.360 D KN — pièces détachées
- Combustible
- Fioul
- Puissance
- 170–360 kW
- Pièces
- 10
- Code usine
- 3833070
- Série
- VL 3.360 · 3
Toutes les pièces ci-dessous vont sur ce brûleur. Les versions diffèrent par les vannes et la commande — vérifiez le code usine sur la plaque signalétique.
Pièces compatibles avec ce brûleur
Composants de brûleur pour Elco VL 3.360 D KN · 5
—sur demande
—sur demande
—sur demande
—sur demande
Brûleurs pour Elco VL 3.360 D KN · 1
—sur demande
Conduits et gaines d'air pour Elco VL 3.360 D KN · 1
—sur demande
Câblage, câbles & composants électriques pour Elco VL 3.360 D KN · 1
—sur demande
Isolation chaudière pour Elco VL 3.360 D KN · 1
—sur demande
Panneaux de commande et affichages pour Elco VL 3.360 D KN · 1
—sur demande
Composition de Elco VL 3.360 D KN
Composants cités dans la documentation du fabricant.
- 1030 Трансформатор поджига Ignition transformer
- 1060 Сервопривод Actuator
- 1160 Электродвигатель Motor
- 1175 Жидкотопливный насос Oil pump
- 1501 Менеджер горения TCH 2xx
- 1520 Датчик пламени MZ 770 S
- 1920 Датчик пламени QRB1A
- 2040 Блок электродов поджига Ignition electrode
- AT2 45D
- EBI
- QRB1A
- STE 4,5
- TCH 2xx
- Danfoss 2400 Форсунка Danfoss
Caractéristiques
CombustibleFioul
Puissance170–360 kW
Étages de combustionDeux allures
Puissance moteur ventilateur300 W
Tension d'alimentation220 V
Consommation électrique540 W
Poids net30 kg
Indice de protection (IP)IP21
Longueur du tube de flamme180 mm
Diamètre du tube de flamme130 mm
Type de tube de flammeshort
Contre-pression (chambre de combustion)0–4 mbar
Niveau sonore69 dB
Température de service-10–60 °C
Dimensions générales75.6 x 40.6 x 37 cm
Contenu de la livraisonwith combustion head
Autres versions de cette sérieElco VL 3.360 · 3
Les pièces diffèrent souvent d'une version à l'autre d'une même série : choisissez la version indiquée sur votre plaque signalétique.
- VL 3.360 D
11 pièces · 3832895 - VL 3.360 D KL
10 pièces · 3833071 - VL 3.360 D KN
10 pièces · 3833070
Questions sur les pièces Elco VL 3.360 D KN
Composants de brûleur pour Elco VL 3.360 D KN : quelles références ?
Compatibles avec Elco VL 3.360 D KN : Ecoflam Vis de fixation du boîtier 65300519; Ecoflam Guide d'air 65300525; Ecoflam Tige de réglage 65300621; Elco Vis de fixation 13007804; Elco Déflecteur 13022283. ↑
Brûleurs pour Elco VL 3.360 D KN : quelles références ?
Compatibles avec Elco VL 3.360 D KN : Ecoflam Boîtier du brûleur 65300622. ↑
Conduits et gaines d'air pour Elco VL 3.360 D KN : quelles références ?
Compatibles avec Elco VL 3.360 D KN : Ecoflam Tube de flamme 65300507. ↑
Câblage, câbles & composants électriques pour Elco VL 3.360 D KN : quelles références ?
Compatibles avec Elco VL 3.360 D KN : Ecoflam Condensateur 8uF 65300577. ↑
Isolation chaudière pour Elco VL 3.360 D KN : quelles références ?
Compatibles avec Elco VL 3.360 D KN : Ecoflam Insonorisation 65300518. ↑
Panneaux de commande et affichages pour Elco VL 3.360 D KN : quelles références ?
Compatibles avec Elco VL 3.360 D KN : Elco Support du gestionnaire de brûleur 65300524. ↑
