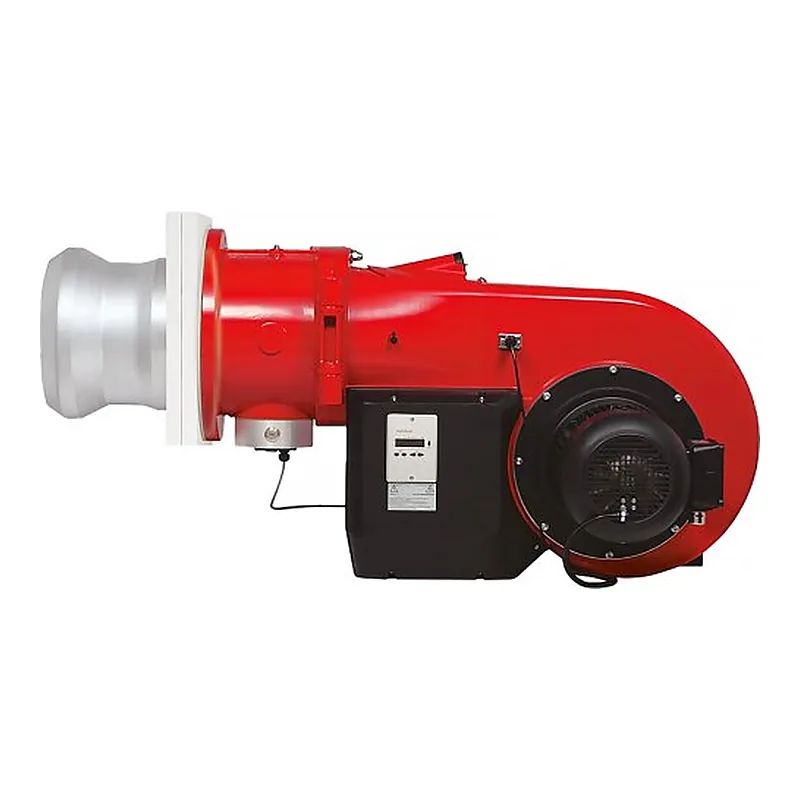

Weishaupt WM-G 30/4-A — brûleur gaz, photo 1

Weishaupt WM-G 30/4-A — pièces détachées

Combustible
Gaz
Puissance
600–6200 kW
Pièces
14
Versions
9

Toutes les pièces ci-dessous vont sur ce brûleur. Les versions diffèrent par les vannes et la commande — vérifiez le code usine sur la plaque signalétique.

Voir les pièces ↓ Connectez-vous pour enregistrer ce brûleur

Pièces compatibles avec ce brûleur

Composants de brûleur pour Weishaupt WM-G 30/4-A · 6

Pressostats pour Weishaupt WM-G 30/4-A · 2

Brûleurs pour Weishaupt WM-G 30/4-A · 1

Câblage, câbles & composants électriques pour Weishaupt WM-G 30/4-A · 1

Câbles d'allumage et connecteurs pour Weishaupt WM-G 30/4-A · 1

Filtres, joints et joints d'étanchéité chaudière pour Weishaupt WM-G 30/4-A · 1

Régulateurs de pression gaz pour Weishaupt WM-G 30/4-A · 1

Électrovannes gaz pour Weishaupt WM-G 30/4-A · 1

Composition de Weishaupt WM-G 30/4-A

Composants cités dans la documentation du fabricant.

  • WM-G 30/4-A (W-FM 50)

Caractéristiques

CombustibleGaz
Puissance600–6200 kW
Étages de combustionDeux allures progressives
Puissance moteur ventilateur17300 W
Tension d'alimentation220 V / 380 V
Consommation électrique65 W
Hauteur730 mm
Poids net179 kg
Longueur du tube de flamme389 mm
Diamètre du tube de flamme367 mm
Type de tube de flammestandard
Contre-pression (chambre de combustion)-2–20 mbar
Consommation de gaz58–599 m³/h
Pression du train de gaz46–203 mbar
Niveau sonore93 dB
Température de service-15–40 °C
Dimensions générales155.5 x 94.3 x 73 cm
Contenu de la livraisonwith combustion head

Versions

WM-G 30/4-A, 2, ZM21731613
WM-G 30/4-A, DN 65, ZM21731614
WM-G 30/4-A, DN 80, ZM21731615
WM-G 30/4-A, DN 100, ZM21731616
WM-G 30/4-A, DN 125, ZM21731617
WM-G 30/4-A, DN 150, ZM21731618
WM-G 30/4-A, 2, ZM-LN21732113
WM-G 30/4-A, DN 65, ZM-LN21732114
WM-G 30/4-A, DN 80, ZM-LN21732115

Questions sur les pièces Weishaupt WM-G 30/4-A

Composants de brûleur pour Weishaupt WM-G 30/4-A : quelles références ?

Compatibles avec Weishaupt WM-G 30/4-A : Weishaupt Levier 21110402047; Weishaupt Tige de charnière 21110402192; Weishaupt Axe du volet d'air 21131402082; Weishaupt Boîtier intermédiaire 21770425022; Weishaupt Écrou de ressort 6 x 20 mm 412506; Weishaupt Rondelle 430015. ↑

Pressostats pour Weishaupt WM-G 30/4-A : quelles références ?

Compatibles avec Weishaupt WM-G 30/4-A : Weishaupt Pressostat 691373; Weishaupt Pressostat 691385. ↑

Brûleurs pour Weishaupt WM-G 30/4-A : quelles références ?

Compatibles avec Weishaupt WM-G 30/4-A : Weishaupt Tube du brûleur 21731514012. ↑

Câblage, câbles & composants électriques pour Weishaupt WM-G 30/4-A : quelles références ?

Compatibles avec Weishaupt WM-G 30/4-A : Weishaupt Minicontacteur 702752. ↑

Câbles d'allumage et connecteurs pour Weishaupt WM-G 30/4-A : quelles références ?

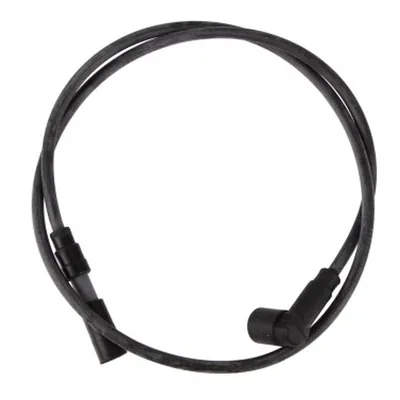

Compatibles avec Weishaupt WM-G 30/4-A : Weishaupt Câble d'allumage 21720411112. ↑

Filtres, joints et joints d'étanchéité chaudière pour Weishaupt WM-G 30/4-A : quelles références ?

Compatibles avec Weishaupt WM-G 30/4-A : Weishaupt Joint de bride 19110700037. ↑
