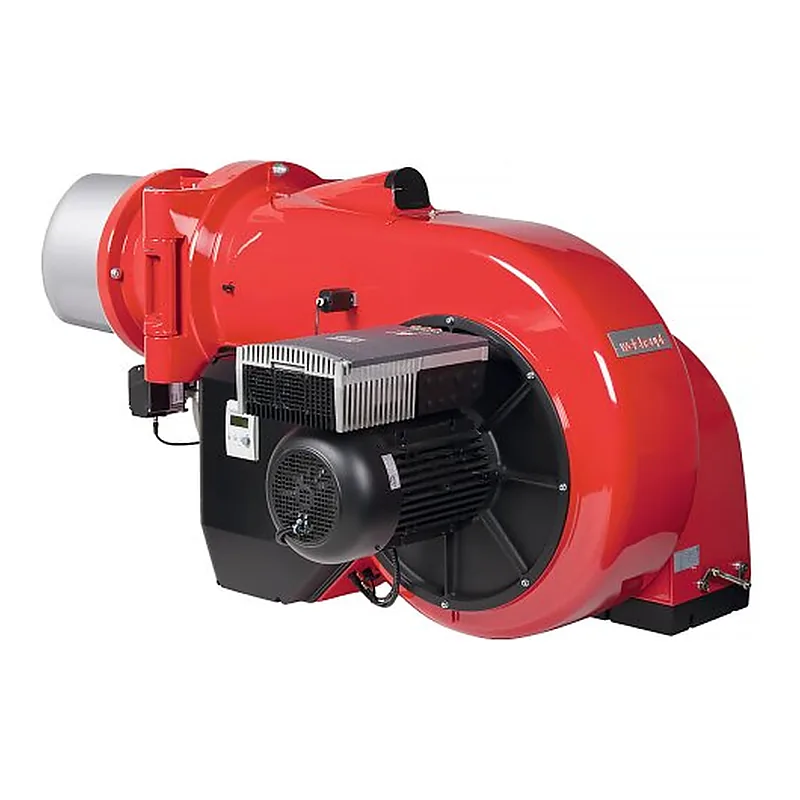

Weishaupt WM-G 50/1-A — pièces détachées
- Combustible
- Gaz
- Puissance
- 800–8000 kW
- Pièces
- 14
- Versions
- 7
Toutes les pièces ci-dessous vont sur ce brûleur. Les versions diffèrent par les vannes et la commande — vérifiez le code usine sur la plaque signalétique.
Pièces compatibles avec ce brûleur
Composants de brûleur pour Weishaupt WM-G 50/1-A · 7
—sur demande
—sur demande
—sur demande
—sur demande
—sur demande
—sur demande
Câblage, câbles & composants électriques pour Weishaupt WM-G 50/1-A · 2
—sur demande
—sur demande
Pressostats pour Weishaupt WM-G 50/1-A · 2
—sur demande
—sur demande
Électrovannes gaz pour Weishaupt WM-G 50/1-A · 2
—sur demande
—sur demande
Capteurs et pressostats pour Weishaupt WM-G 50/1-A · 1
—sur demande
Composition de Weishaupt WM-G 50/1-A
Composants cités dans la documentation du fabricant.
- Max Weishaupt WM-G 50/1-A (W-FM 100/200)
Caractéristiques
CombustibleGaz
Puissance800–8000 kW
Étages de combustionDeux allures progressives
Puissance moteur ventilateur15800 W
Tension d'alimentation220 V / 380 V
Consommation électrique140–445 W
Longueur2058 mm
Largeur1283 mm
Hauteur1058 mm
Poids net415 kg
Longueur du tube de flamme442 mm
Diamètre du tube de flamme403 mm
Type de tube de flammestandard
Contre-pression (chambre de combustion)-2–24 mbar
Consommation de gaz77.3–773 m³/h
Pression du train de gaz104–268 mbar
Niveau sonore95 dB
Température de service-15–40 °C
Dimensions générales205.8 x 128.3 x 105.8 cm
Contenu de la livraisonwith combustion head
Versions
WM-G 50/1-A, 2, ZM-NR21752013
WM-G 50/1-A, DN 65, ZM-NR21752014
WM-G 50/1-A, DN 80, ZM-NR21752015
WM-G 50/1-A, DN 100, ZM-NR21752016
WM-G 50/1-A, DN 125, ZM-NR21752017
WM-G 50/1-A, DN 150, ZM-NR21752018
WM-G 50/1-A, DN 80, ZM-4LN21752615
Questions sur les pièces Weishaupt WM-G 50/1-A
Composants de brûleur pour Weishaupt WM-G 50/1-A : quelles références ?
Compatibles avec Weishaupt WM-G 50/1-A : Weishaupt Fiche 12126201077; Weishaupt Isolation du régulateur d'air 21151402047; Weishaupt Tige de montage M10 x 285 mm 21770414017; Weishaupt Écrou de ressort 6 x 20 mm 412506; Weishaupt Rondelle de retenue 490003; Weishaupt Rondelle de retenue 490005; Weishaupt Clé prismatique 490314. ↑
Câblage, câbles & composants électriques pour Weishaupt WM-G 50/1-A : quelles références ?
Compatibles avec Weishaupt WM-G 50/1-A : Weishaupt Minicontacteur 3RT2025 703110; Weishaupt Minicontacteur 703111. ↑
Pressostats pour Weishaupt WM-G 50/1-A : quelles références ?
Compatibles avec Weishaupt WM-G 50/1-A : Weishaupt Pressostat 691373; Weishaupt Pressostat 691385. ↑
Électrovannes gaz pour Weishaupt WM-G 50/1-A : quelles références ?
Compatibles avec Weishaupt WM-G 50/1-A : Weishaupt Électrovanne de gaz 15133326032; Weishaupt Électrovanne gaz DMV 5100/12 21706526110. ↑
Capteurs et pressostats pour Weishaupt WM-G 50/1-A : quelles références ?
Compatibles avec Weishaupt WM-G 50/1-A : Weishaupt Commutateur auxiliaire 703215. ↑
