Name: Danfoss Ugello olio 25.00GPH,60B 030B0151
Brand: Danfoss
SKU: 030B0151

Portata

25 GPH

Angolo di spruzzo

60 °

Forma di spruzzo

Scegliere l'ugello dai suoi valori

Ugelli di marche diverse sono intercambiabili quando i valori coincidono: Portata, Angolo di spruzzo, Forma di spruzzo. Impostali come sull'ugello vecchio: sotto trovi quelli compatibili, con prezzo e disponibilità.

Descrizione

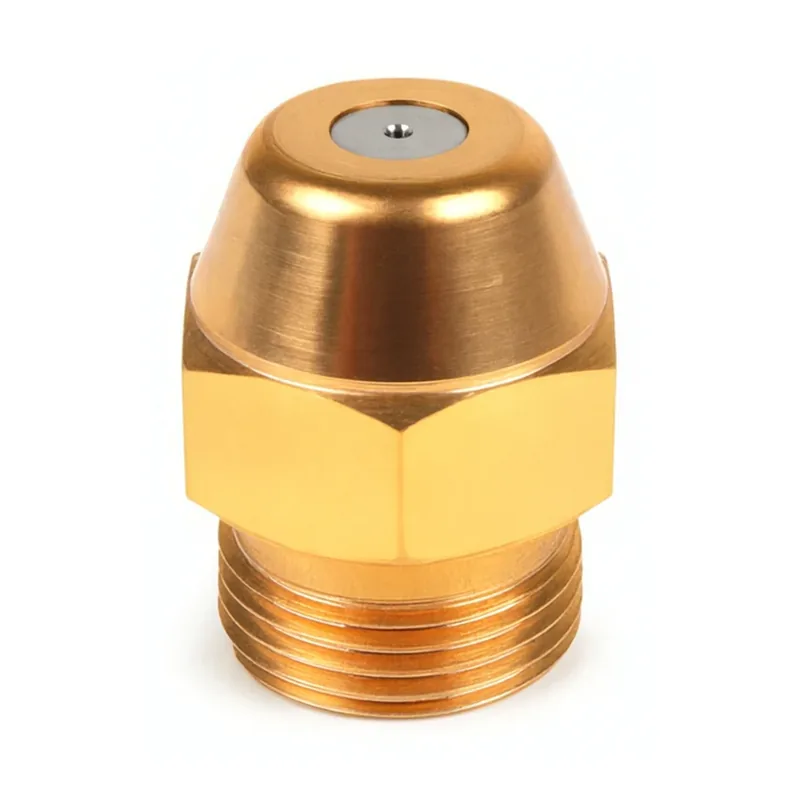

Questo è un ugello per olio con una portata di 25 GPH, un angolo di spruzzo di 60° e un modello di spruzzo B. Viene utilizzato nei bruciatori a olio per atomizzare il combustibile in una spruzzo fine prima dell'accensione. L'angolo di 60° definisce la larghezza del cono in cui l'olio viene spruzzato, e il modello B definisce la forma dello spruzzo. L'ugello è identificato dallo SKU 030B0151.

Tabella di selezione degli ugelli

Portata	kg/h	30°	45°	60°	80°
0,30	0,95			H S	H S
0,35	1,11			S	S
0,40	1,27		S	H S	H S
0,45	1,43		S	S	H S
0,50	1,59	S	S	H S	H S
0,55	1,75		S	H S	H S
0,60	1,91	S	H S	B H S	B H S
0,65	2,07		B S	B H S	B H S
0,75	2,38	S	B S	B H S	B H S SR
0,85	2,70	S	B H S	B H S SR	B H S
1,00	3,18	S	B S	B H S	B H S
1,10	3,50		S	H S	S
1,20	3,82		S	H S	S
1,25	3,97	S	B S	B H S	B H S
1,35	4,29		B S	B H S	B H S
1,50	4,77	S	B S	B H S	B H S
1,65	5,25		S	H S	H S
1,75	5,56	S	S	H S	S
2,00	6,36	S	B S	B H S	B H S
2,25	7,15	S	B S	B H S	S
2,50	7,95	S	B S	B H S	B S
2,75	8,74		B S	B H S	H S
3,00	9,54	S	B S	B H S	B H S
3,50	11,13		S	S	S
3,75	11,92		B	B	B
4,00	12,72		S	S	S
4,50	14,31		B S	B S	B S
5,00	15,90		B S	B S	B S
5,50	17,49		B S	B S	B S
6,00	19,08		B S	B S	B S
6,50	20,67		B	B	B
7,00	22,26			S
7,50	23,85		B	B	B
8,00	25,44			S
8,50	27,02		B	B	B
9,00	28,61			S
10,00	31,79		B	B	B
11,00	34,97		B	B	B
12,00	38,15		B	B	B
13,50	42,92		B	B	B
15,00	47,69		B	B	B
17,00	54,05			B	B
19,50	62,00			B	B
22,00	69,95		B	B	B
25,00	79,49			B	B
28,00	89,02			B	B
31,50	100,15		B	B	B
35,00	111,28		B

Scelta e montaggio

Gli ugelli di questo tipo vengono selezionati abbinando la portata, l'angolo di spruzzo e il modello di spruzzo ai requisiti del bruciatore, e abbinando la filettatura e la forma di montaggio al portaugello. Prima di ordinare, confrontare le marcature sull'ugello vecchio con i valori richiesti e controllare la sede e la filettatura per eventuali danni. L'ugello viene inserito nel portaugello e serrato alla coppia specificata per il bruciatore, con lo spruzzo diretto nella testa di combustione.

Segni di guasto

Gli ugelli di questo tipo comunemente si guastano per intasamento o per usura dell'orifizio, che modifica la portata e la forma dello spruzzo. L'apparecchiatura può quindi presentare una fiamma debole, accensione ritardata, fuliggine o mancata accensione. Controllare l'ugello per ostruzione o danni e confrontare il modello di spruzzo con quello specificato prima di sostituirlo.
