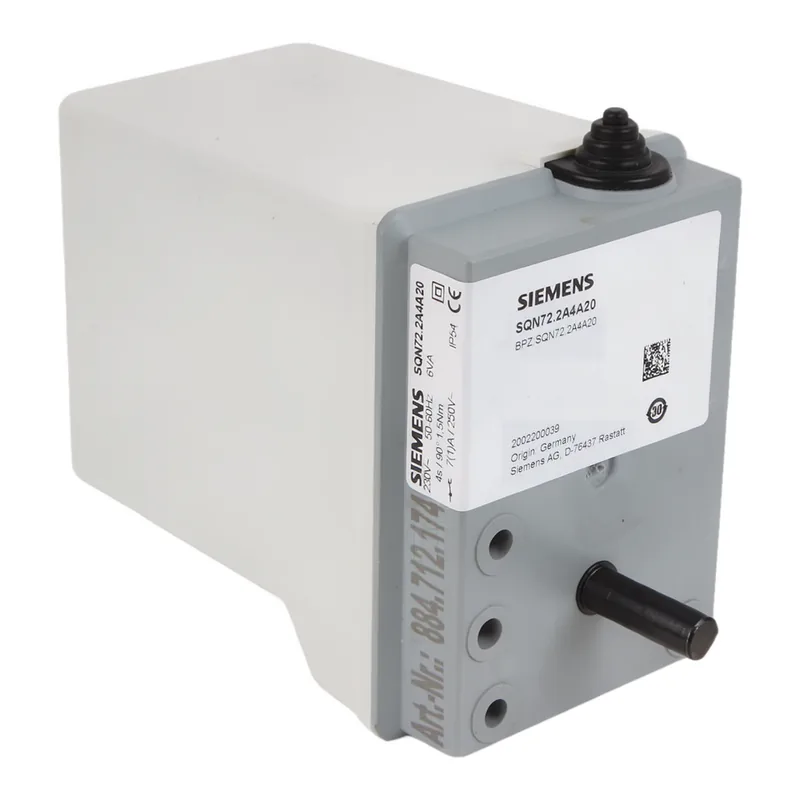

Siemens Siłownik SQN72.2A4A20

Siłownik Siemens SQN72.2A4A20 jest przeznaczony do pozycjonowania przepustnic powietrza i zaworów mieszających w instalacjach palnikowych i kotłowych. Posiada silnik synchroniczny i jest przystosowany do napięcia 230 V przy 50–60 Hz. Moment obrotowy wynosi 1.5 Nm, czas przejścia o 90° wynosi 4 s, a maksymalny kąt regulacji wynosi 160° (zakres skali 0...130). Pobór mocy wynosi 6 W, stopień ochrony to IP54, a klasa ochronności to 2. Jest bezobsługowy; pozycja montażowa jest dowolna, a mocowanie odbywa się przez otwory przelotowe. Długość obudowy wynosi 117 mm, a urządzenie ma dwa łączniki pomocnicze.

Siłowniki tego rodzaju dobiera się według wymaganego momentu obrotowego, czasu przejścia o 90°, rodzaju sygnału sterującego (takiego jak trójpunktowy, 0–10 V lub włącz/wyłącz), maksymalnego kąta obrotu oraz liczby łączników pomocniczych. Należy sprawdzić również przyłącze montażowe: średnica wału i wzór sprzęgła muszą odpowiadać trzpieniowi przepustnicy lub zaworu. Podczas instalacji przednia część przekładni jest powierzchnią montażową, a siłownik jest mocowany śrubami przez przewidziane otwory. Jeśli do sprzężenia zwrotnego położenia wymagany jest potencjometr, należy wybrać wersję do niego przystosowaną; potencjometr zamawia się osobno.

Typowe awarie siłowników tej klasy to zerwane zęby w przekładni napędowej, uszkodzone wyłączniki krańcowe uniemożliwiające prawidłowe ograniczenie skoku oraz zakleszczony trzpień zaworu mieszającego po długim okresie bezczynności. Widocznym objawem jest zatrzymanie przepustnicy lub zaworu w nieprawidłowym położeniu lub nieosiągnięcie wymaganego kąta, co może zakłócać dopływ powietrza do spalania lub przepływ wody. W takim przypadku przed zamówieniem zamiennika należy sprawdzić, czy wał napędowy obraca się swobodnie, czy łączniki pomocnicze i krańcowe zmieniają stan we właściwych punktach oraz czy trzpień zaworu nie jest zablokowany.
