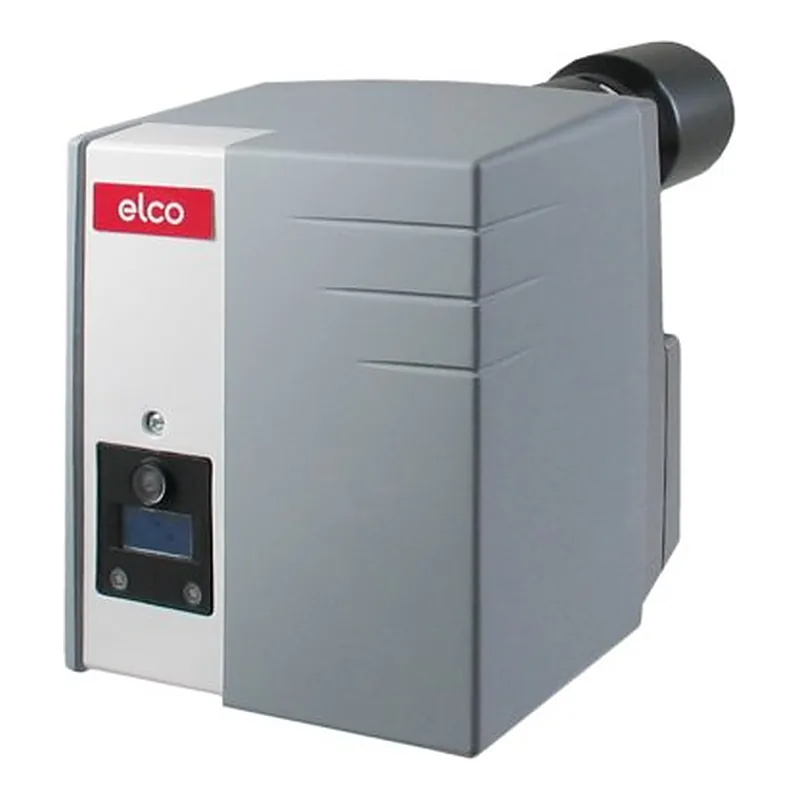

Elco VL 5 1200 D KN — pièces détachées
- Combustible
- Fioul
- Puissance
- 400–1186 kW
- Pièces
- 12
- Code usine
- 3833502
- Série
- VL 5 1200 · 8
Toutes les pièces ci-dessous vont sur ce brûleur. Les versions diffèrent par les vannes et la commande — vérifiez le code usine sur la plaque signalétique.
Pièces compatibles avec ce brûleur
Composants de brûleur pour Elco VL 5 1200 D KN · 6
—sur demande
—sur demande
—sur demande
—sur demande
—sur demande
Câblage, câbles & composants électriques pour Elco VL 5 1200 D KN · 2
—sur demande
—sur demande
Câbles d'allumage et connecteurs pour Elco VL 5 1200 D KN · 1
—sur demande
Gicleurs fioul pour Elco VL 5 1200 D KN · 1
—sur demande
Roues pour Elco VL 5 1200 D KN · 1
—sur demande
Tuyauteries, brides et raccords brûleur pour Elco VL 5 1200 D KN · 1
—sur demande
Composition de Elco VL 5 1200 D KN
Composants cités dans la documentation du fabricant.
- A2L95D
- MZ 770 S
- STE 4.5 B0
- TCH 2xx
Caractéristiques
CombustibleFioul
Puissance400–1186 kW
Étages de combustionDeux allures
Puissance moteur ventilateur1500 W
Tension d'alimentation220 V
Consommation électrique1940 W
Indice de protection (IP)IP21
Longueur du tube de flamme215 mm
Diamètre du tube de flamme170 mm
Type de tube de flammeshort
Contre-pression (chambre de combustion)0–9 mbar
Niveau sonore71 dB
Température de service-10–60 °C
Dimensions générales96.7 x 58.1 x 54.9 cm
Contenu de la livraisonwith combustion head
Autres versions de cette sérieElco VL 5 1200 · 8
Les pièces diffèrent souvent d'une version à l'autre d'une même série : choisissez la version indiquée sur votre plaque signalétique.
- VL 5.1200 D
12 pièces · 3833506 - VL 5.1200 D KL
12 pièces · 3833503 - VL 5.1200 D KM
12 pièces · 3833614 - VL 5 1200 D KN
12 pièces · 3833502 - VL 5.1200 DP
11 pièces · 3833955 - VL 5.1200 DP KL
12 pièces · 3833960 - VL 5.1200 DP KM
12 pièces · 3833961 - VL 5.1200 DP KN
12 pièces · 3833959
Questions sur les pièces Elco VL 5 1200 D KN
Composants de brûleur pour Elco VL 5 1200 D KN : quelles références ?
Compatibles avec Elco VL 5 1200 D KN : Ecoflam Vis de fixation du boîtier 65300519; Elco Vis de fixation 13007804; Elco Nippule de pression d'air 13009651; Elco Support de fixation 13009725; Elco Vis de fixation M4 13010049; Elco Tête de combustion 3833458. ↑
Câblage, câbles & composants électriques pour Elco VL 5 1200 D KN : quelles références ?
Compatibles avec Elco VL 5 1200 D KN : Elco Minicontacteur 13009778; Elco Porte-fusible 13016457. ↑
Câbles d'allumage et connecteurs pour Elco VL 5 1200 D KN : quelles références ?
Compatibles avec Elco VL 5 1200 D KN : Elco Jeu de câbles d'allumage 13010059. ↑
Gicleurs fioul pour Elco VL 5 1200 D KN : quelles références ?
Compatibles avec Elco VL 5 1200 D KN : Danfoss Gicleur fioul 11.00GPH,45B 030B0087. ↑
Roues pour Elco VL 5 1200 D KN : quelles références ?
Compatibles avec Elco VL 5 1200 D KN : Elco Turbine de ventilateur 13009649. ↑
Tuyauteries, brides et raccords brûleur pour Elco VL 5 1200 D KN : quelles références ?
Compatibles avec Elco VL 5 1200 D KN : Elco Tube de fioul en cuivre 13000969. ↑
