Danfoss Gicleur fioul 11.00GPH,45B 030B0087
SKU 030B0087
Marque Danfoss
Photos
pas encore de photo
Caractéristiques principales
| Débit | 11 GPH |
|---|---|
| Angle de pulvérisation | 45 ° |
| Schéma de pulvérisation | B |
—prix sur demande
sur commande
frais de livraison calculés lors du paiement
- Expédition mondiale depuis le stock
- Pièce d'origine du fabricant
- Expédition sous 24 h pour les articles en stock
Description

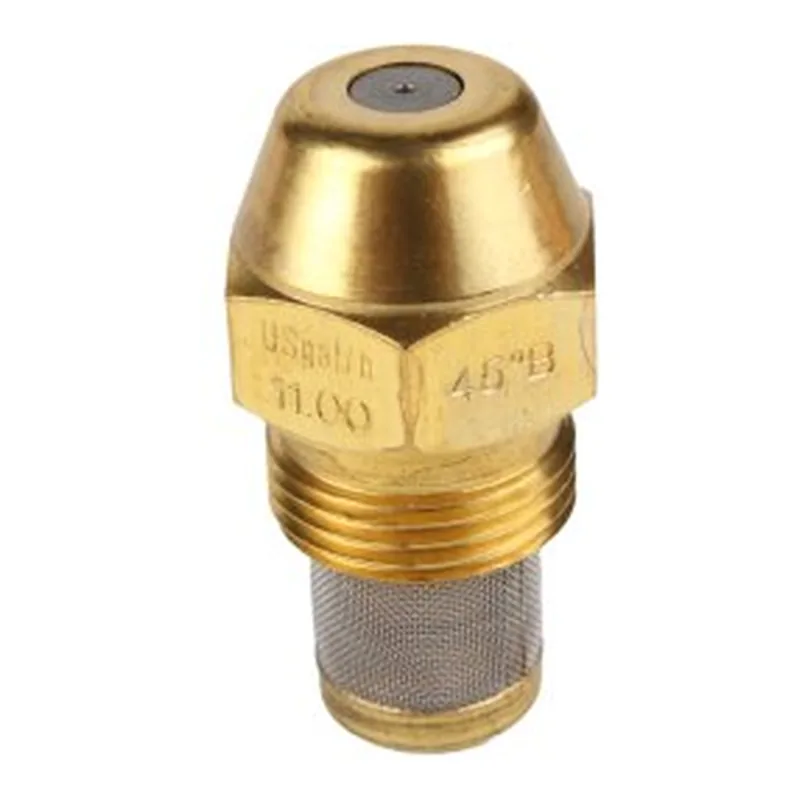

Il s'agit d'une buse à fioul Danfoss d'un débit de 11 GPH, d'un angle de pulvérisation de 45° et d'un profil de pulvérisation B. Elle sert à atomiser le fioul dans un brûleur, produisant la pulvérisation qui est mélangée à l'air et enflammée. L'angle de 45° définit le cône de la pulvérisation, et le profil B en définit la forme. La buse est identifiée par le SKU 030B0087.
Tableau de sélection des gicleurs
| Débit | kg/h | 30° | 45° | 60° | 80° |
|---|---|---|---|---|---|
| 0,30 | 0,95 | HS | HS | ||
| 0,35 | 1,11 | S | S | ||
| 0,40 | 1,27 | S | HS | HS | |
| 0,45 | 1,43 | S | S | HS | |
| 0,50 | 1,59 | S | S | HS | HS |
| 0,55 | 1,75 | S | HS | HS | |
| 0,60 | 1,91 | S | HS | BHS | BHS |
| 0,65 | 2,07 | BS | BHS | BHS | |
| 0,75 | 2,38 | S | BS | BHS | BHSSR |
| 0,85 | 2,70 | S | BHS | BHSSR | BHS |
| 1,00 | 3,18 | S | BS | BHS | BHS |
| 1,10 | 3,50 | S | HS | S | |
| 1,20 | 3,82 | S | HS | S | |
| 1,25 | 3,97 | S | BS | BHS | BHS |
| 1,35 | 4,29 | BS | BHS | BHS | |
| 1,50 | 4,77 | S | BS | BHS | BHS |
| 1,65 | 5,25 | S | HS | HS | |
| 1,75 | 5,56 | S | S | HS | S |
| 2,00 | 6,36 | S | BS | BHS | BHS |
| 2,25 | 7,15 | S | BS | BHS | S |
| 2,50 | 7,95 | S | BS | BHS | BS |
| 2,75 | 8,74 | BS | BHS | HS | |
| 3,00 | 9,54 | S | BS | BHS | BHS |
| 3,50 | 11,13 | S | S | S | |
| 3,75 | 11,92 | B | B | B | |
| 4,00 | 12,72 | S | S | S | |
| 4,50 | 14,31 | BS | BS | BS | |
| 5,00 | 15,90 | BS | BS | BS | |
| 5,50 | 17,49 | BS | BS | BS | |
| 6,00 | 19,08 | BS | BS | BS | |
| 6,50 | 20,67 | B | B | B | |
| 7,00 | 22,26 | S | |||
| 7,50 | 23,85 | B | B | B | |
| 8,00 | 25,44 | S | |||
| 8,50 | 27,02 | B | B | B | |
| 9,00 | 28,61 | S | |||
| 10,00 | 31,79 | B | B | B | |
| 11,00 | 34,97 | B | B | B | |
| 12,00 | 38,15 | B | B | B | |
| 13,50 | 42,92 | B | B | B | |
| 15,00 | 47,69 | B | B | B | |
| 17,00 | 54,05 | B | B | ||
| 19,50 | 62,00 | B | B | ||
| 22,00 | 69,95 | B | B | B | |
| 25,00 | 79,49 | B | B | ||
| 28,00 | 89,02 | B | B | ||
| 31,50 | 100,15 | B | B | B | |
| 35,00 | 111,28 | B |
Choix et montage
Les buses de ce type sont sélectionnées en faisant correspondre le débit, l'angle de pulvérisation et le profil de pulvérisation au brûleur et à la chambre de combustion, et en faisant correspondre le filetage et la forme de montage au porte-buse. Le siège et la face d'appui doivent être propres et non endommagés, et la buse doit être serrée au couple spécifié pour le porte-buse. Avant de commander, comparez les marquages de l'ancienne buse avec les valeurs requises.
Signes de défaillance
Les buses de ce type tombent couramment en panne par colmatage, usure de l'orifice ou déformation du profil de pulvérisation. L'équipement peut alors présenter une flamme faible ou irrégulière, un allumage retardé, des dépôts de suie ou une augmentation des relevés de gaz de combustion. Vérifiez le profil de pulvérisation, le débit et l'état du siège de la buse, et remplacez la buse si le profil est déformé ou si le débit est réduit.
Toutes les caractéristiques
| Débit | 11 GPH |
|---|---|
| Angle de pulvérisation | 45 ° |
| Schéma de pulvérisation | B |
Références
| SKU | 030B0087 |
|---|
