Danfoss Gicleur fioul 13.50GPH,45B 030B0091
SKU 030B0091
Marque Danfoss
Photos
pas encore de photo
Caractéristiques principales
| Débit | 13.5 GPH |
|---|---|
| Angle de pulvérisation | 45 ° |
| Schéma de pulvérisation | B |
—prix sur demande
sur commande
frais de livraison calculés lors du paiement
- Expédition mondiale depuis le stock
- Pièce d'origine du fabricant
- Expédition sous 24 h pour les articles en stock
Description

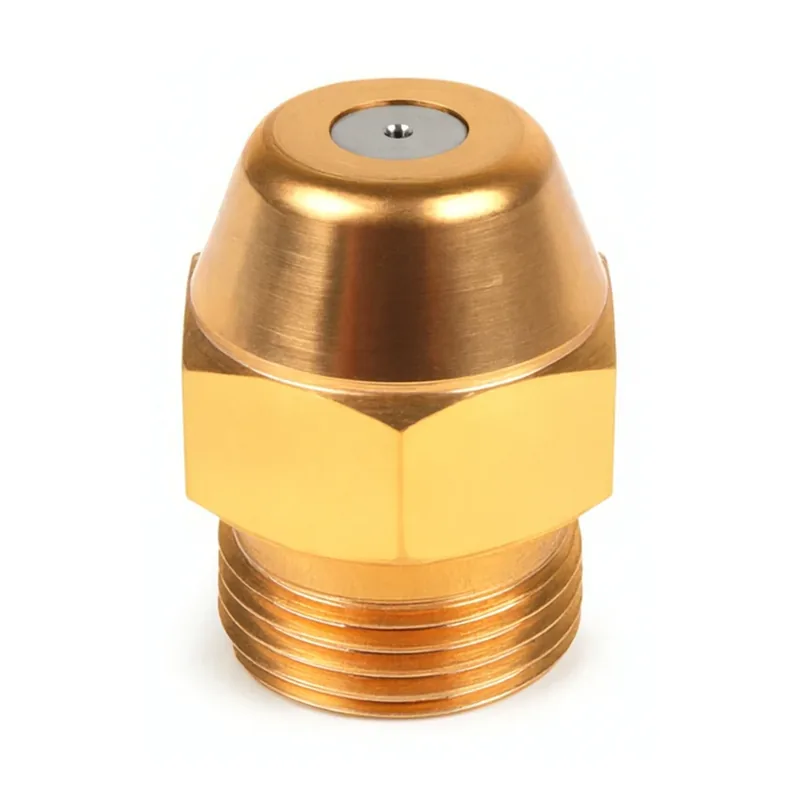

Il s'agit d'une buse à fioul Danfoss avec un débit de 13,5 GPH, un angle de pulvérisation de 45° et un profil de pulvérisation B. Elle est utilisée dans les brûleurs à fioul et les chaudières pour atomiser le fioul en une fine pulvérisation pour la combustion. L'angle de 45° et le profil B déterminent la forme et l'étalement de la flamme dans la chambre de combustion. La buse est identifiée par le SKU 030B0091.
Tableau de sélection des gicleurs
| Débit | kg/h | 30° | 45° | 60° | 80° |
|---|---|---|---|---|---|
| 0,30 | 0,95 | HS | HS | ||
| 0,35 | 1,11 | S | S | ||
| 0,40 | 1,27 | S | HS | HS | |
| 0,45 | 1,43 | S | S | HS | |
| 0,50 | 1,59 | S | S | HS | HS |
| 0,55 | 1,75 | S | HS | HS | |
| 0,60 | 1,91 | S | HS | BHS | BHS |
| 0,65 | 2,07 | BS | BHS | BHS | |
| 0,75 | 2,38 | S | BS | BHS | BHSSR |
| 0,85 | 2,70 | S | BHS | BHSSR | BHS |
| 1,00 | 3,18 | S | BS | BHS | BHS |
| 1,10 | 3,50 | S | HS | S | |
| 1,20 | 3,82 | S | HS | S | |
| 1,25 | 3,97 | S | BS | BHS | BHS |
| 1,35 | 4,29 | BS | BHS | BHS | |
| 1,50 | 4,77 | S | BS | BHS | BHS |
| 1,65 | 5,25 | S | HS | HS | |
| 1,75 | 5,56 | S | S | HS | S |
| 2,00 | 6,36 | S | BS | BHS | BHS |
| 2,25 | 7,15 | S | BS | BHS | S |
| 2,50 | 7,95 | S | BS | BHS | BS |
| 2,75 | 8,74 | BS | BHS | HS | |
| 3,00 | 9,54 | S | BS | BHS | BHS |
| 3,50 | 11,13 | S | S | S | |
| 3,75 | 11,92 | B | B | B | |
| 4,00 | 12,72 | S | S | S | |
| 4,50 | 14,31 | BS | BS | BS | |
| 5,00 | 15,90 | BS | BS | BS | |
| 5,50 | 17,49 | BS | BS | BS | |
| 6,00 | 19,08 | BS | BS | BS | |
| 6,50 | 20,67 | B | B | B | |
| 7,00 | 22,26 | S | |||
| 7,50 | 23,85 | B | B | B | |
| 8,00 | 25,44 | S | |||
| 8,50 | 27,02 | B | B | B | |
| 9,00 | 28,61 | S | |||
| 10,00 | 31,79 | B | B | B | |
| 11,00 | 34,97 | B | B | B | |
| 12,00 | 38,15 | B | B | B | |
| 13,50 | 42,92 | B | B | B | |
| 15,00 | 47,69 | B | B | B | |
| 17,00 | 54,05 | B | B | ||
| 19,50 | 62,00 | B | B | ||
| 22,00 | 69,95 | B | B | B | |
| 25,00 | 79,49 | B | B | ||
| 28,00 | 89,02 | B | B | ||
| 31,50 | 100,15 | B | B | B | |
| 35,00 | 111,28 | B |
Choix et montage
Les buses de ce type sont sélectionnées en faisant correspondre le débit, l'angle de pulvérisation et le profil de pulvérisation aux spécifications du fabricant du brûleur. Le filetage de montage et les dimensions du corps de buse doivent également correspondre au porte-buse du brûleur. Avant de commander, comparez les marquages sur la buse existante avec les valeurs requises pour l'appareil.
Signes de défaillance
Les buses de ce type peuvent se boucher, s'user au niveau de l'orifice ou développer un profil de pulvérisation déformé au fil du temps. Lorsque cela se produit, le brûleur peut produire une flamme enfumée, fonctionner de manière irrégulière, ne pas s'allumer ou montrer une baisse d'efficacité de combustion. Vérifiez la buse pour un blocage ou une usure et comparez le profil de pulvérisation aux spécifications lors de l'entretien.
Toutes les caractéristiques
| Débit | 13.5 GPH |
|---|---|
| Angle de pulvérisation | 45 ° |
| Schéma de pulvérisation | B |
Références
| SKU | 030B0091 |
|---|
