Siemens Contrôleur d'automatisation du brûleur LMO24.111C2

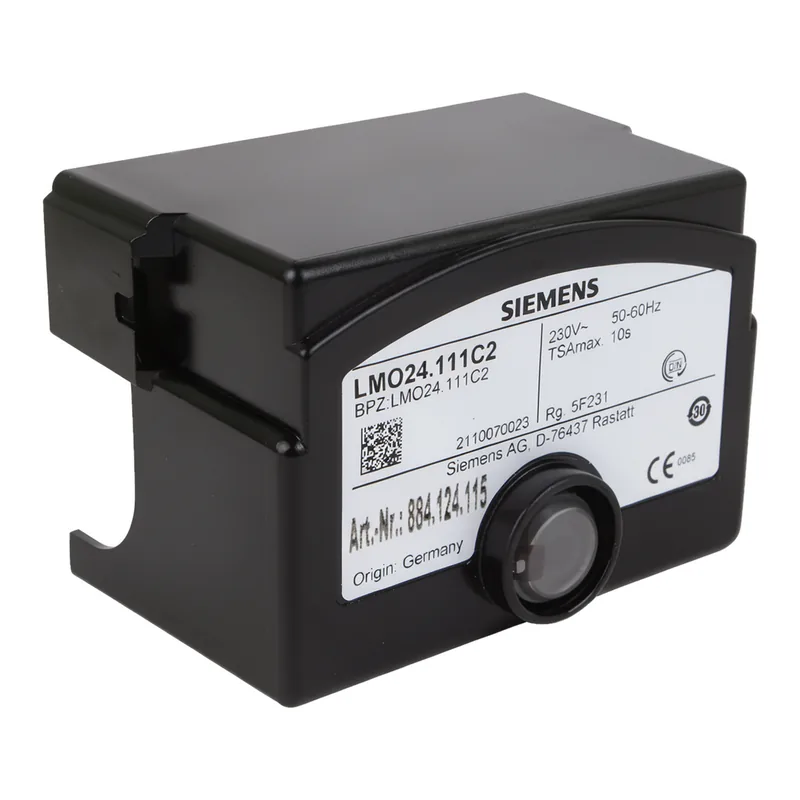

Le Siemens LMO24.111C2 est un boîtier de commande d'automatisation de brûleur pour brûleurs à fioul à deux allures avec fonctionnement intermittent. Il fonctionne sur 230 V AC et convient aux brûleurs d'un débit maximal de 30 kg/h. Son temps de sécurité est de 10 s, son temps de pré-purge est de 16 s, son temps de pré-ignition est de 15 s et son temps d'attente est de 5 s. Un détecteur de flamme photorésistant est utilisé pour la surveillance de la flamme.

Les commandes de ce type sont sélectionnées selon la désignation exacte de la série et du type, la tension d'alimentation, le temps de sécurité et le temps de pré-purge requis, et la méthode de détection de flamme. Le socle ou le brochage doit correspondre à la disposition de montage, et les commandes d'une marque donnée ne sont normalement pas interchangeables entre les séries. Avant de commander, identifier la pièce par son code de type complet et le confirmer avec la spécification du brûleur. Lors du remplacement, vérifier que le schéma de câblage correspond et que le type de détecteur de flamme est compatible. Ces commandes sont généralement montées sur panneau et câblées à la barrette de bornes du brûleur.
