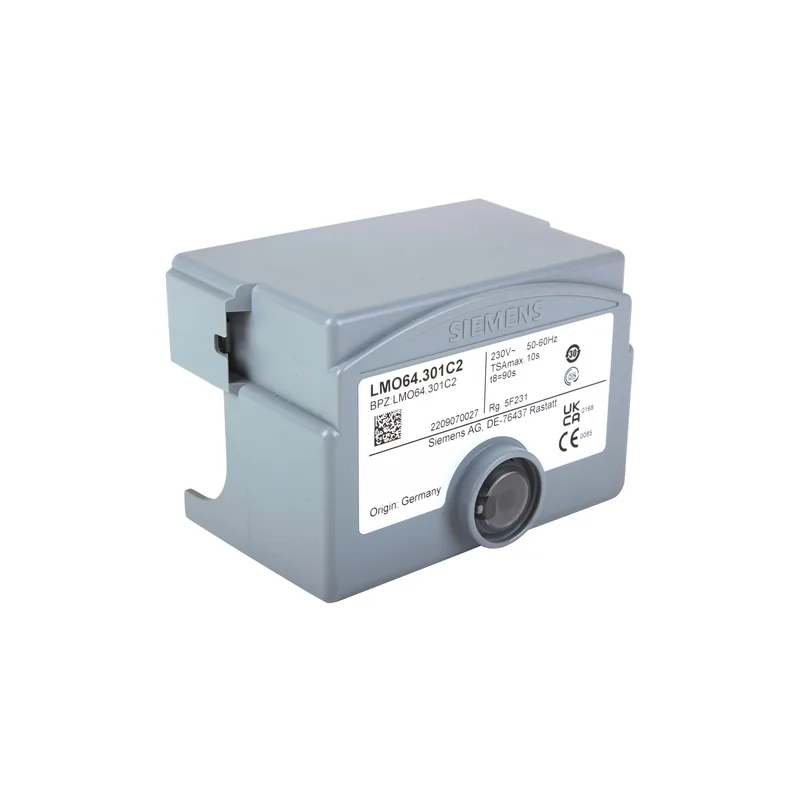

Siemens Coffret de sécurité LMO64.301C2

This burner control unit is a microprocessor-based control box for forced draught oil burners. It controls startup and safety sequencing for 1- or 2-stage burners with intermittent operation. It monitors the flame using QRB photoresistive or QRC blue flame detectors. Features include undervoltage detection, a shunt contact for oil preheater with time monitoring, and a restart attempt limit. The unit has load control relays, an electronic flame signal amplifier, and a multi-color LED for status and fault indication. Its removable plastic housing snaps into a base, and it offers an optical interface (OCI400) and remote reset signal (AGK20).

Les contrôleurs de brûleur de ce type sont choisis pour le remplacement en appariant la série et la désignation de type exactes de l'unité installée, ainsi que sa tension d'alimentation, les durées de sécurité et de pré-ventilation, et la méthode de détection de flamme (ionisation, UV ou IR). Le socle et le brochage doivent être identiques; les contrôleurs de séries différentes, même de la même marque, ne sont généralement pas interchangeables, car des durées de sécurité non concordantes peuvent être dangereuses. Avant de commander, vérifiez que le câblage du détecteur de flamme, de la vanne, du transformateur et du ventilateur correspond à celui de l'appareil de remplacement, et confirmez que le contrôleur accepte le même type de combustible et le même nombre d'allures de brûleur.
