Name: Danfoss Ugello olio 1.75GPH,60S 030F6930 Z304030660
Brand: Danfoss
SKU: Z304030660
Price: 9.80 EUR
Availability: InStock

Specifiche principali

Portata

1.75 GPH

Angolo di spruzzo

60 °

Forma di spruzzo

Applicazione

liquid fuel burners

Tipo attuatore

nozzle

Tipo di componente

nozzle

Tipo di dispositivo

oil nozzles

tutte le specifiche (7) ↓

Scegliere l'ugello dai suoi valori

Ugelli di marche diverse sono intercambiabili quando i valori coincidono: Portata, Angolo di spruzzo, Forma di spruzzo. Impostali come sull'ugello vecchio: sotto trovi quelli compatibili, con prezzo e disponibilità.

Descrizione

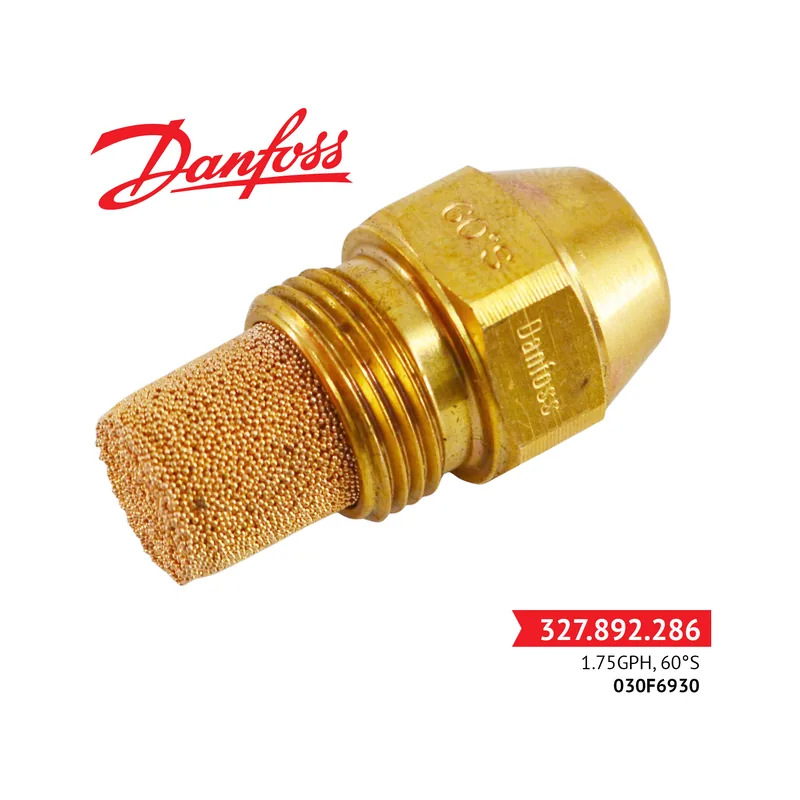

L'ugello Danfoss Oil 030F6930 (SKU Z304030660) è un componente per bruciatori a combustibile liquido in sistemi di riscaldamento. Ha una portata di 1.75 GPH, un angolo di spruzzo di 60° e una configurazione di spruzzo a cono pieno (S). Questo ugello assicura un'atomizzazione precisa del combustibile per un accensione stabile e una combustione efficiente. È progettato per l'uso in apparecchiature di riscaldamento domestiche, commerciali e industriali. L'ugello è una parte di ricambio per i modelli 04023100 e 030F6830.

Tabella di selezione degli ugelli

Portata	kg/h	30°	45°	60°	80°
0,30	0,95			H S	H S
0,35	1,11			S	S
0,40	1,27		S	H S	H S
0,45	1,43		S	S	H S
0,50	1,59	S	S	H S	H S
0,55	1,75		S	H S	H S
0,60	1,91	S	H S	B H S	B H S
0,65	2,07		B S	B H S	B H S
0,75	2,38	S	B S	B H S	B H S SR
0,85	2,70	S	B H S	B H S SR	B H S
1,00	3,18	S	B S	B H S	B H S
1,10	3,50		S	H S	S
1,20	3,82		S	H S	S
1,25	3,97	S	B S	B H S	B H S
1,35	4,29		B S	B H S	B H S
1,50	4,77	S	B S	B H S	B H S
1,65	5,25		S	H S	H S
1,75	5,56	S	S	H S	S
2,00	6,36	S	B S	B H S	B H S
2,25	7,15	S	B S	B H S	S
2,50	7,95	S	B S	B H S	B S
2,75	8,74		B S	B H S	H S
3,00	9,54	S	B S	B H S	B H S
3,50	11,13		S	S	S
3,75	11,92		B	B	B
4,00	12,72		S	S	S
4,50	14,31		B S	B S	B S
5,00	15,90		B S	B S	B S
5,50	17,49		B S	B S	B S
6,00	19,08		B S	B S	B S
6,50	20,67		B	B	B
7,00	22,26			S
7,50	23,85		B	B	B
8,00	25,44			S
8,50	27,02		B	B	B
9,00	28,61			S
10,00	31,79		B	B	B
11,00	34,97		B	B	B
12,00	38,15		B	B	B
13,50	42,92		B	B	B
15,00	47,69		B	B	B
17,00	54,05			B	B
19,50	62,00			B	B
22,00	69,95		B	B	B
25,00	79,49			B	B
28,00	89,02			B	B
31,50	100,15		B	B	B
35,00	111,28		B

Scelta e montaggio

Gli ugelli olio di questo tipo vengono selezionati abbinando la portata (in GPH), l'angolo di spruzzo (in gradi) e il tipo di spruzzo (ad esempio, cono pieno, cavo o semipieno) alle specifiche del bruciatore. Prima di ordinare, verificare la dimensione della filettatura dell'ugello e le dimensioni rispetto a quella esistente. L'installazione prevede la rimozione dell'ugello precedente, la pulizia dell'area di montaggio e il serraggio del nuovo ugello alla coppia consigliata senza serraggio eccessivo.

Segni di guasto

Quando gli ugelli olio di questo tipo si guastano o si intasano, i sintomi includono scarsa accensione, fiamma instabile, accumulo di fuliggine o combustione incompleta. Il bruciatore può produrre uno scarico fumante o non riuscire ad avviarsi. L'ispezione regolare e la pulizia o la sostituzione dell'ugello possono prevenire questi problemi.

Tutte le specifiche
