Name: Monarch Tobera de aceite 9.00GPH,45HO 0984721
Brand: Monarch
SKU: 0984721
Price: 21.78 EUR
Availability: InStock

Caudal

9 GPH

Ángulo de pulverización

45 °

Patrón de pulverización

Viscosidad de operación

70 SSU (approx. 13 centistokes)

Elegir la boquilla por sus marcas

Las boquillas de distintas marcas son intercambiables cuando coinciden las marcas: Caudal, Ángulo de pulverización, Patrón de pulverización. Ajústalas como en la boquilla antigua: abajo están las que encajan, con precio y stock.

Descripción

La boquilla Monarch Oil 0984721 es un consumible de precisión para quemadores de aceite, que atomiza el combustible en un cono fino para una combustión completa. Tiene una capacidad de 3 galones por hora, un ángulo de pulverización de 45 grados y un patrón de pulverización HO. La boquilla está diseñada para usarse con aceite de 70 SSU (aprox. 13 centistokes) de viscosidad de operación. Se instala en el extremo del tubo de soplado del quemador, recibiendo aceite presurizado de la bomba a través de la válvula solenoide.

Tabla de selección de boquillas

Caudal	kg/h	45°	60°	80°
0,40	1,27	R		R
0,45	1,43	R
0,50	1,59	R	R
0,55	1,75	R
0,60	1,91	R
0,65	2,07	R		R
0,75	2,38	R	R
0,85	2,70	R	R
1,00	3,18	R	R	R
1,10	3,50	R
1,20	3,82	R
1,25	3,97	R	R	R
1,35	4,29	R	R
1,50	4,77	R	R	R
1,65	5,25	R	R
1,75	5,56	R
2,00	6,36	R	HO R	PLP R
2,25	7,15	PLP R	PLP R	R
2,50	7,95	PLP R	HO PLP R
3,00	9,54	PLP R	HO PLP R
3,50	11,13	HO PLP R	HO R
4,00	12,72	PLP	BPS PLP
4,50	14,31	PLP	BPS HO PLP	PLP
5,00	15,90	HO PLP	BPS PLP
5,50	17,49	PLP	BPS HO
6,00	19,08	PLP	BPS PLP
6,50	20,67	PLP	BPS PLP
7,00	22,26	PLP	BPS HO PLP
7,50	23,85	PLP	BPS HO
8,00	25,44	PLP	BPS PLP
8,50	27,02	HO PLP	PLP
9,00	28,61	HO PLP	BPS HO	PLP
9,50	30,20	HO PLP	BPS PLP
10,00	31,79		PLP
10,50	33,38	HO PLP	PLP	PLP
12,00	38,15	HO PLP	HO PLP
13,00	41,33	PLP	PLP
13,50	42,92	HO PLP
14,00	44,51	PLP	PLP
15,00	47,69	PLP	HO PLP
15,50	49,28	PLP	PLP
16,00	50,87	PLP
17,00	54,05	PLP	PLP
17,50	55,64	HO
18,00	57,23		PLP
19,50	62,00	HO PLP	PLP
20,00	63,59		PLP
21,50	68,36	PLP	PLP
24,00	76,31	PLP
28,00	89,02	HO PLP
30,00	95,38	HO		PLP
40,00	127,18		PLP	PLP
45,00	143,07			PLP
50,00	158,97			PLP
55,00	174,87		PLP
60,00	190,76			PLP
70,00	222,56			PLP
80,00	254,35			PLP
90,00	286,15			PLP
100,00	317,94			PLP

Rango de presión de operación

200-450 psig (13.8 a 31 bar)

Tipo de boquilla

Elección y montaje

Al seleccionar una boquilla de aceite de repuesto de este tipo, el caudal, el ángulo de pulverización y el patrón de pulverización deben coincidir con la placa de datos del quemador. El tamaño de la rosca también debe coincidir con el portaboquillas. Las boquillas no son intercambiables solo por el caudal; todos los parámetros deben verificarse. Sujete la boquilla por su cuerpo hexagonal para evitar dañar la punta.

Señales de avería

El uso de una boquilla con un patrón de pulverización incorrecto puede causar hollín, pulsación de llama o ignición inestable. Los residuos en el orificio de la boquilla distorsionarán el patrón de pulverización, lo que provocará una mala combustión. Revise la boquilla para detectar obstrucciones o daños si el quemador presenta estos problemas.

Caudal

9 GPH

Ángulo de pulverización

45 °

Patrón de pulverización

Viscosidad de operación

70 SSU (approx. 13 centistokes)

SKU

0984721

Additional article

732.892.156

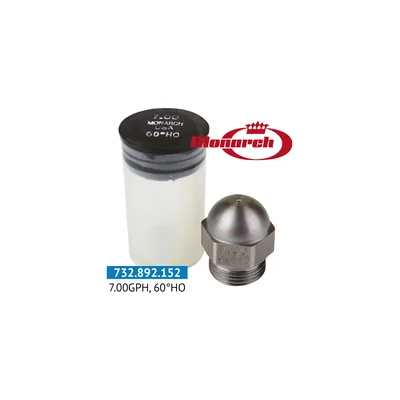

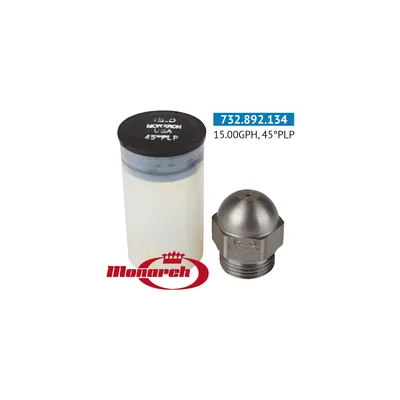

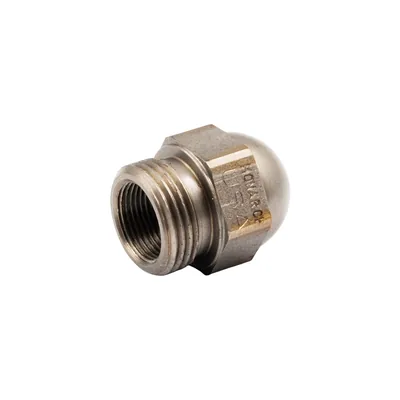

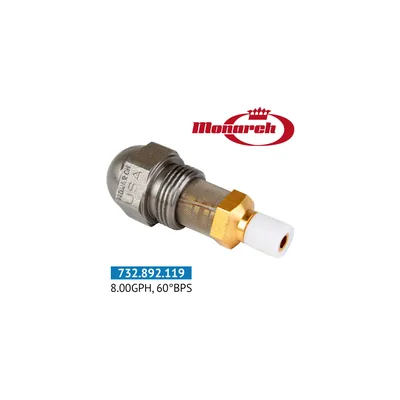

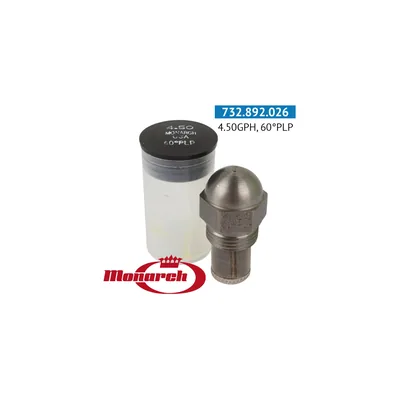

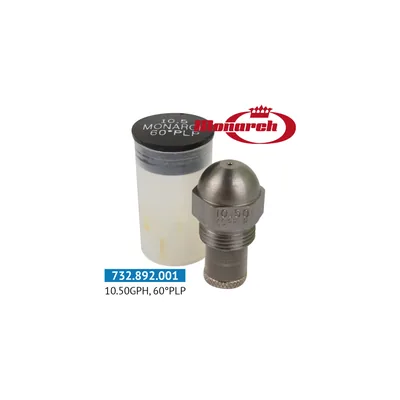

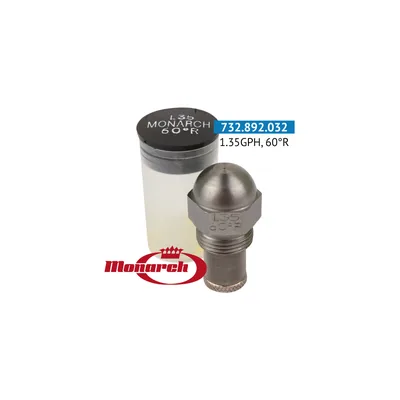

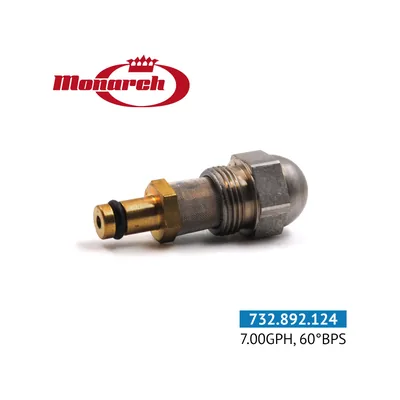

Recambios similares
