Name: Monarch Tobera de aceite 1.00GPH / 45R
Brand: Monarch
SKU: 1.00GPH / 45R

Caudal

1 GPH

Ángulo de pulverización

45 °

Patrón de pulverización

Elegir la boquilla por sus marcas

Las boquillas de distintas marcas son intercambiables cuando coinciden las marcas: Caudal, Ángulo de pulverización, Patrón de pulverización. Ajústalas como en la boquilla antigua: abajo están las que encajan, con precio y stock.

Descripción

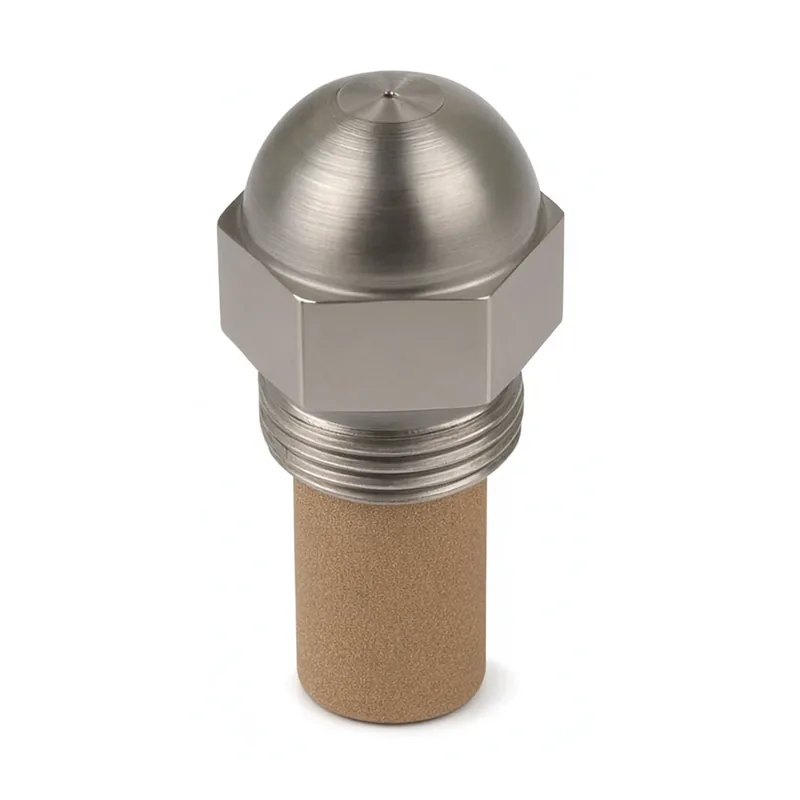

La boquilla Monarch Oil 1.00GPH / 45R es una boquilla de aceite para quemadores de aceite de chorro a presión. Dosifica el combustible con un caudal de 1 GPH. El ángulo de pulverización es de 45 °. El patrón de pulverización es R. Atomiza el aceite en una pulverización que el quemador enciende.

Tabla de selección de boquillas

Caudal	kg/h	45°	60°	80°
0,40	1,27	R		R
0,45	1,43	R
0,50	1,59	R	R
0,55	1,75	R
0,60	1,91	R
0,65	2,07	R		R
0,75	2,38	R	R
0,85	2,70	R	R
1,00	3,18	R	R	R
1,10	3,50	R
1,20	3,82	R
1,25	3,97	R	R	R
1,35	4,29	R	R
1,50	4,77	R	R	R
1,65	5,25	R	R
1,75	5,56	R
2,00	6,36	R	HO R	PLP R
2,25	7,15	PLP R	PLP R	R
2,50	7,95	PLP R	HO PLP R
3,00	9,54	PLP R	HO PLP R
3,50	11,13	HO PLP R	HO R
4,00	12,72	PLP	BPS PLP
4,50	14,31	PLP	BPS HO PLP	PLP
5,00	15,90	HO PLP	BPS PLP
5,50	17,49	PLP	BPS HO
6,00	19,08	PLP	BPS PLP
6,50	20,67	PLP	BPS PLP
7,00	22,26	PLP	BPS HO PLP
7,50	23,85	PLP	BPS HO
8,00	25,44	PLP	BPS PLP
8,50	27,02	HO PLP	PLP
9,00	28,61	HO PLP	BPS HO	PLP
9,50	30,20	HO PLP	BPS PLP
10,00	31,79		PLP
10,50	33,38	HO PLP	PLP	PLP
12,00	38,15	HO PLP	HO PLP
13,00	41,33	PLP	PLP
13,50	42,92	HO PLP
14,00	44,51	PLP	PLP
15,00	47,69	PLP	HO PLP
15,50	49,28	PLP	PLP
16,00	50,87	PLP
17,00	54,05	PLP	PLP
17,50	55,64	HO
18,00	57,23		PLP
19,50	62,00	HO PLP	PLP
20,00	63,59		PLP
21,50	68,36	PLP	PLP
24,00	76,31	PLP
28,00	89,02	HO PLP
30,00	95,38	HO		PLP
40,00	127,18		PLP	PLP
45,00	143,07			PLP
50,00	158,97			PLP
55,00	174,87		PLP
60,00	190,76			PLP
70,00	222,56			PLP
80,00	254,35			PLP
90,00	286,15			PLP
100,00	317,94			PLP

Elección y montaje

Las boquillas de este tipo se seleccionan haciendo coincidir el caudal, el ángulo de pulverización y el patrón de pulverización con los requisitos del quemador. La rosca de montaje y la longitud del cuerpo de la boquilla deben coincidir con el adaptador de boquilla del quemador. Antes de realizar el pedido, compare el marcado de la boquilla antigua con la especificación requerida.

Señales de avería

Las boquillas de este tipo pueden obstruirse, desgastarse en el orificio o desarrollar un patrón de pulverización distorsionado. El equipo puede entonces mostrar una combustión deficiente, hollín o una llama inestable. Compruebe la boquilla en busca de obstrucciones y desgaste, y compare el patrón de pulverización con la especificación.
