Monarch Tobera de aceite 0.85GPH / 60R

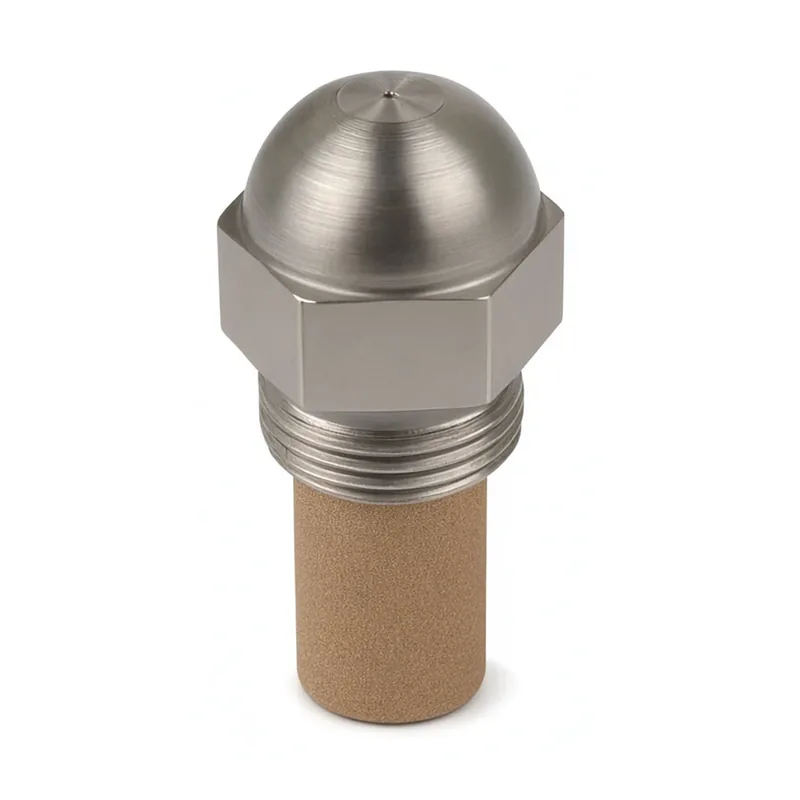

Esta es una boquilla de aceite Monarch con un caudal de 0,85 GPH, un ángulo de pulverización de 60 ° y un patrón de pulverización R. Se utiliza en quemadores y calderas de combustible líquido para atomizar el fuelóleo en una pulverización fina para la combustión. La clasificación de 0,85 GPH define el volumen de aceite suministrado por hora a la presión nominal de la boquilla. El ángulo de 60 ° establece la anchura del cono de pulverización dentro de la cámara de combustión. El patrón R denota una distribución de pulverización sólida o semisólida, a diferencia de los patrones de cono hueco.

Las boquillas de este tipo se seleccionan haciendo coincidir el caudal, el ángulo de pulverización y el patrón de pulverización con los requisitos del quemador, y haciendo coincidir la rosca y la forma del cuerpo con el adaptador de la boquilla. Las formas de montaje comunes incluyen cuerpos con rosca macho y cuerpos con rosca hembra en tamaños estándar, por lo que el tipo y la longitud de la rosca deben compararse con la boquilla antigua antes de realizar el pedido. La presión nominal a la que se especifica el caudal también debe coincidir con el ajuste de la bomba, ya que el caudal varía con la presión. El patrón de pulverización y el ángulo deben adaptarse a la geometría de la cámara de combustión y al patrón de aire del quemador.

Las boquillas de este tipo suelen fallar por obstrucción de los pasos internos o del orificio, por desgaste que agranda el orificio y aumenta el caudal, o por un patrón de pulverización distorsionado debido a depósitos o daños en la punta. En el equipo, esto se manifiesta como combustión deficiente, humo, acumulación de hollín, llama pulsante o inestable, o fallo de encendido. Las comprobaciones incluyen el filtro y el orificio de la boquilla en busca de residuos, el patrón de pulverización en un banco de pruebas y la presión de la bomba frente al valor nominal.
