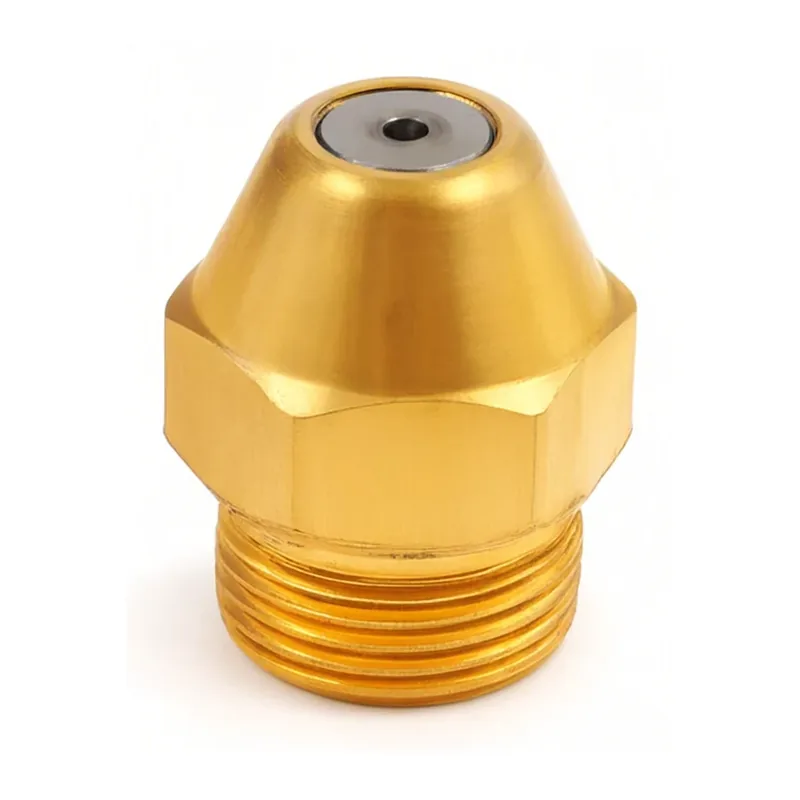

Delavan Öldüse 24.00GPH / 80BPS
SKU 24.00GPH / 80BPS
Marke Delavan
Fotos
noch kein Foto
Wichtige technische Daten
| Durchsatz | 24 GPH |
|---|---|
| Sprühwinkel | 80 ° |
| Sprühmuster | BPS |
—Preis auf Anfrage
auf Bestellung
Versandkosten werden an der Kasse berechnet
- Weltweiter Versand ab Lager
- Original-Ersatzteil vom Hersteller
- Versand innerhalb von 24 h bei Lagerware
Beschreibung
Die Delavan 24,00GPH / 80BPS ist eine Öldüse für ölbefeuerte Brenner und Kessel. Sie liefert eine Durchflussrate von 24 GPH durch einen 80 °-Sprühwinkel in einem BPS-Sprühmuster. Die Düse zerstäubt Heizöl, damit es mit Verbrennungsluft gemischt und im Brennraum des Brenners verbrannt werden kann. Ihre Durchflussrate, ihr Winkel und ihr Muster bestimmen die Form und Reichweite des Ölsprühstrahls im Gerät.
Düsen-Auswahltabelle
| Durchsatz | kg/h | 45° | 60° | 70° | 80° | 90° |
|---|---|---|---|---|---|---|
| 0,30 | 0,95 | B | ||||
| 0,40 | 1,27 | B | BW | B | ||
| 0,50 | 1,59 | W | ABEW | AW | ||
| 0,55 | 1,75 | BW | W | |||
| 0,60 | 1,91 | W | BEW | W | W | |
| 0,65 | 2,07 | W | BEW | W | ||
| 0,70 | 2,23 | BW | ||||
| 0,75 | 2,38 | ABW | BW | AW | ||
| 0,80 | 2,54 | W | ||||
| 0,85 | 2,70 | W | BW | A | AW | |
| 0,90 | 2,86 | BW | A | |||
| 1,00 | 3,18 | W | BW | |||
| 1,10 | 3,50 | AR | ARBW | AR | ARW | |
| 1,20 | 3,82 | BW | ||||
| 1,25 | 3,97 | W | BW | W | ||
| 1,35 | 4,29 | W | ABW | A | ||
| 1,50 | 4,77 | AW | ABW | W | ||
| 1,65 | 5,25 | W | BW | |||
| 1,75 | 5,56 | BW | ||||
| 2,00 | 6,36 | W | BW | W | ||
| 2,25 | 7,15 | W | BW | |||
| 2,50 | 7,95 | W | BW | |||
| 2,75 | 8,74 | W | BW | |||
| 3,00 | 9,54 | W | BW | B | ||
| 3,25 | 10,33 | BW | B | |||
| 3,50 | 11,13 | A | BW | B | ||
| 3,75 | 11,92 | BW | B | |||
| 4,00 | 12,72 | BW | B | B | ||
| 4,50 | 14,31 | B | BW | W | B | |
| 5,00 | 15,90 | W | BW | B | ||
| 5,50 | 17,49 | B | BW | |||
| 6,00 | 19,08 | B | BW | |||
| 6,50 | 20,67 | BW | BW | |||
| 7,00 | 22,26 | BW | ||||
| 7,50 | 23,85 | BW | BW | |||
| 8,00 | 25,44 | BW | BW | |||
| 8,50 | 27,02 | B | B | B | ||
| 9,00 | 28,61 | B | B | B | ||
| 9,50 | 30,20 | B | B | B | ||
| 10,00 | 31,79 | B | B | B | ||
| 11,00 | 34,97 | B | B | |||
| 12,00 | 38,15 | B | B | |||
| 13,00 | 41,33 | BW | ||||
| 14,00 | 44,51 | B | AB | |||
| 15,00 | 47,69 | AB | ||||
| 17,00 | 54,05 | B | ||||
| 18,00 | 57,23 | A | B | |||
| 19,00 | 60,41 | B | ||||
| 20,00 | 63,59 | B | B | B | ||
| 22,00 | 69,95 | B | B | BBPS | ||
| 24,00 | 76,31 | B | AB | BBPS | ||
| 26,00 | 82,66 | B | B | B | ||
| 28,00 | 89,02 | B | B | B | ||
| 30,00 | 95,38 | B | B | B | ||
| 32,00 | 101,74 | B | B | B | ||
| 35,00 | 111,28 | B | B | B | ||
| 40,00 | 127,18 | B | B | B | ||
| 45,00 | 143,07 | B | B | B | ||
| 50,00 | 158,97 | B | B | B |
Auswahl und Einbau
Düsen dieser Art werden ausgewählt, indem die Durchflussrate, der Sprühwinkel und das Sprühmuster mit der Spezifikation des Brennerherstellers für das Gerät abgeglichen werden. Auch die Einbauform muss übereinstimmen: Düsenkörper, Gewinde und Sitz müssen dem Düsenhalter oder Adapter am Brenner entsprechen. Vor der Bestellung sind die Markierungen auf der vorhandenen Düse und das Typenschild des Brenners mit den erforderlichen Werten zu vergleichen. Die Installation erfordert die richtige Schlüsselweite und das richtige Anzugsmoment, wobei die Düse sauber und frei von Beschädigungen an Düsenbohrung und Filter zu halten ist.
Anzeichen für einen Defekt
Düsen dieser Art fallen häufig durch eine verstopfte oder verschlissene Düsenbohrung, einen verstopften internen Filter oder einen beschädigten Sitz aus, wodurch sich Durchflussrate und Sprühmuster ändern. Das Gerät kann dann schlechte Zündung, instabile Flamme, Rauch, Rußablagerungen oder eine zu lange oder zu kurze Flamme zeigen. Zu den Prüfungen gehören die Düsenmarkierungen, das Sprühmuster auf einem Prüfblatt, der Zustand von Filter und Sitz sowie der Pumpendruck an der Düse.
Alle technischen Daten
| Durchsatz | 24 GPH |
|---|---|
| Sprühwinkel | 80 ° |
| Sprühmuster | BPS |
Teilenummern
| SKU | 24.00GPH / 80BPS |
|---|
