Name: Delavan Tobera de aceite 1.50GPH,60W P0150-60W1
Brand: Delavan
SKU: P0150-60W1

Caudal

1.5 GPH

Ángulo de pulverización

60 °

Patrón de pulverización

Elegir la boquilla por sus marcas

Las boquillas de distintas marcas son intercambiables cuando coinciden las marcas: Caudal, Ángulo de pulverización, Patrón de pulverización. Ajústalas como en la boquilla antigua: abajo están las que encajan, con precio y stock.

Descripción

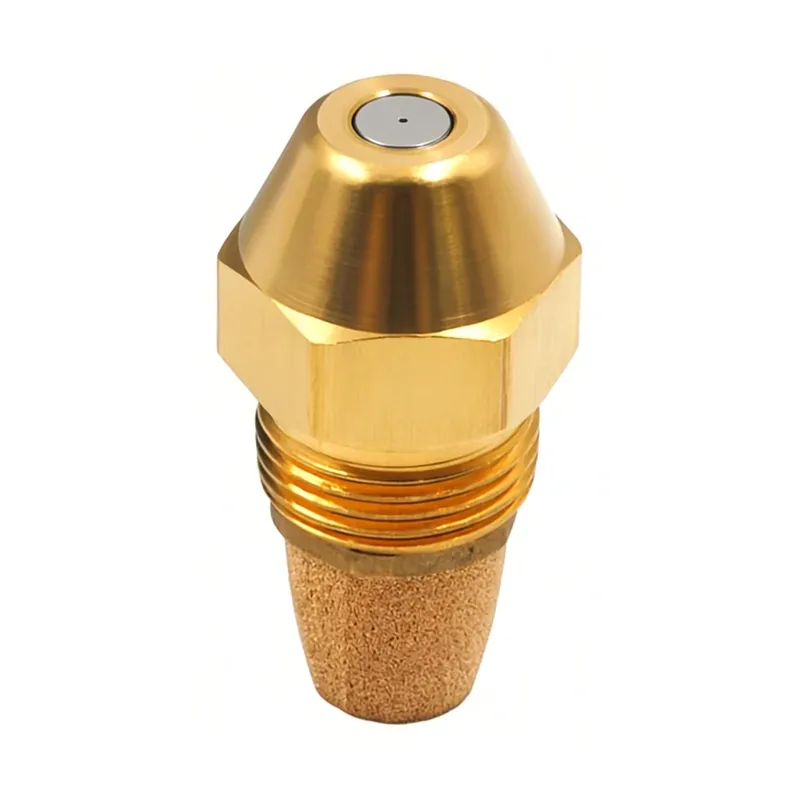

La Delavan P0150-60W1 es una boquilla de aceite con un caudal de 1,5 GPH y un ángulo de pulverización de 60°. Su patrón de pulverización es de tipo W. Se utiliza para atomizar fuelóleo en la cabeza de combustión de un quemador. La boquilla dosifica el aceite al caudal nominal y conforma el chorro para la llama.

Tabla de selección de boquillas

Caudal	kg/h	45°	60°	70°	80°	90°
0,30	0,95		B
0,40	1,27	B	B W		B
0,50	1,59	W	A B E W		A W
0,55	1,75		B W		W
0,60	1,91	W	B E W	W	W
0,65	2,07	W	B E W		W
0,70	2,23		B W
0,75	2,38	A B W	B W		A W
0,80	2,54		W
0,85	2,70	W	B W	A	A W
0,90	2,86		B W		A
1,00	3,18	W	B W
1,10	3,50	AR	AR B W	AR	AR W
1,20	3,82		B W
1,25	3,97	W	B W		W
1,35	4,29	W	A B W			A
1,50	4,77	A W	A B W		W
1,65	5,25	W	B W
1,75	5,56		B W
2,00	6,36	W	B W		W
2,25	7,15	W	B W
2,50	7,95	W	B W
2,75	8,74	W	B W
3,00	9,54	W	B W			B
3,25	10,33		B W			B
3,50	11,13	A	B W			B
3,75	11,92		B W			B
4,00	12,72		B W		B	B
4,50	14,31	B	B W		W	B
5,00	15,90	W	B W			B
5,50	17,49	B	B W
6,00	19,08	B	B W
6,50	20,67	B W	B W
7,00	22,26		B W
7,50	23,85	B W	B W
8,00	25,44	B W	B W
8,50	27,02	B	B		B
9,00	28,61	B	B		B
9,50	30,20	B	B		B
10,00	31,79	B	B		B
11,00	34,97		B		B
12,00	38,15		B		B
13,00	41,33		B W
14,00	44,51	B	A B
15,00	47,69		A B
17,00	54,05		B
18,00	57,23	A	B
19,00	60,41		B
20,00	63,59	B	B		B
22,00	69,95	B	B		B BPS
24,00	76,31	B	A B		B BPS
26,00	82,66	B	B		B
28,00	89,02	B	B		B
30,00	95,38	B	B		B
32,00	101,74	B	B		B
35,00	111,28	B	B		B
40,00	127,18	B	B		B
45,00	143,07	B	B		B
50,00	158,97	B	B		B

Elección y montaje

Las boquillas de aceite de este tipo se seleccionan haciendo coincidir el caudal, el ángulo de pulverización y el patrón de pulverización con el quemador y la cámara de combustión. La rosca de montaje y la longitud del cuerpo de la boquilla también deben coincidir con el portaboquillas. Antes de realizar el pedido, compare las marcas de la boquilla antigua con los valores nominales requeridos.

Señales de avería

Las boquillas de este tipo pueden obstruirse, desgastarse en el orificio o desarrollar un patrón de pulverización distorsionado. El quemador puede entonces funcionar de forma irregular, producir humo, no encender o mostrar una llama inestable. Compruebe la boquilla en busca de obstrucción, desgaste y forma del chorro, y sustitúyala si el patrón es irregular.
