Name: Danfoss Tobera de aceite 12.00GPH,45B 030B0089
Brand: Danfoss
SKU: 030B0089

Caudal

12 GPH

Ángulo de pulverización

45 °

Patrón de pulverización

Elegir la boquilla por sus marcas

Las boquillas de distintas marcas son intercambiables cuando coinciden las marcas: Caudal, Ángulo de pulverización, Patrón de pulverización. Ajústalas como en la boquilla antigua: abajo están las que encajan, con precio y stock.

Descripción

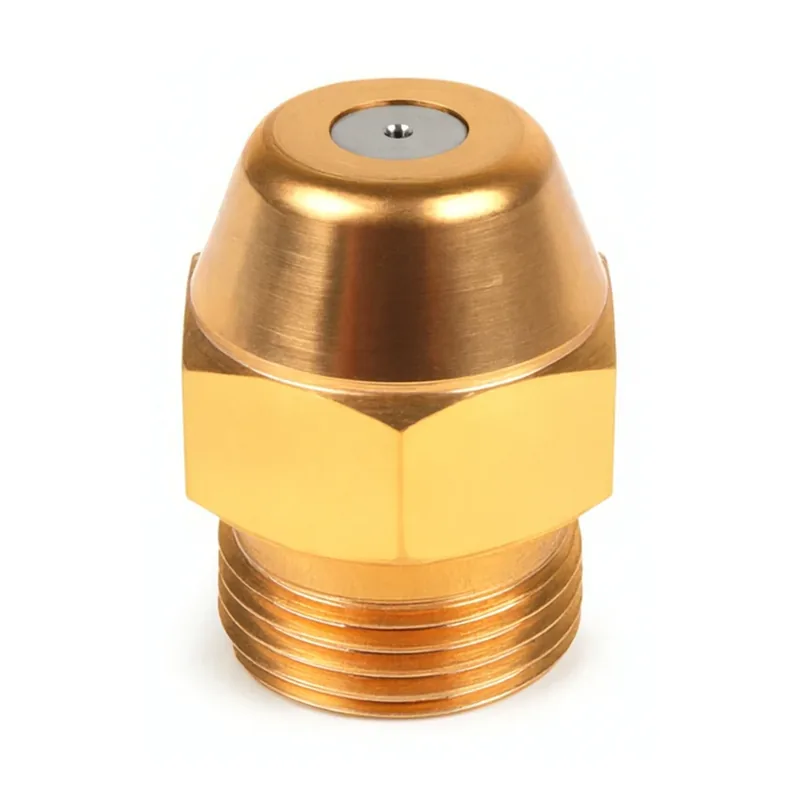

Esta es una boquilla de aceite Danfoss con un caudal de 12 GPH, un ángulo de pulverización de 45° y un patrón de pulverización B. Se utiliza en quemadores de aceite para atomizar el fuelóleo en una pulverización fina antes de la combustión. El ángulo de 45° define la forma del cono de pulverización que sale del orificio de la boquilla. El patrón B denota la distribución del combustible dentro de ese cono. El SKU de este artículo es 030B0089.

Tabla de selección de boquillas

Caudal	kg/h	30°	45°	60°	80°
0,30	0,95			H S	H S
0,35	1,11			S	S
0,40	1,27		S	H S	H S
0,45	1,43		S	S	H S
0,50	1,59	S	S	H S	H S
0,55	1,75		S	H S	H S
0,60	1,91	S	H S	B H S	B H S
0,65	2,07		B S	B H S	B H S
0,75	2,38	S	B S	B H S	B H S SR
0,85	2,70	S	B H S	B H S SR	B H S
1,00	3,18	S	B S	B H S	B H S
1,10	3,50		S	H S	S
1,20	3,82		S	H S	S
1,25	3,97	S	B S	B H S	B H S
1,35	4,29		B S	B H S	B H S
1,50	4,77	S	B S	B H S	B H S
1,65	5,25		S	H S	H S
1,75	5,56	S	S	H S	S
2,00	6,36	S	B S	B H S	B H S
2,25	7,15	S	B S	B H S	S
2,50	7,95	S	B S	B H S	B S
2,75	8,74		B S	B H S	H S
3,00	9,54	S	B S	B H S	B H S
3,50	11,13		S	S	S
3,75	11,92		B	B	B
4,00	12,72		S	S	S
4,50	14,31		B S	B S	B S
5,00	15,90		B S	B S	B S
5,50	17,49		B S	B S	B S
6,00	19,08		B S	B S	B S
6,50	20,67		B	B	B
7,00	22,26			S
7,50	23,85		B	B	B
8,00	25,44			S
8,50	27,02		B	B	B
9,00	28,61			S
10,00	31,79		B	B	B
11,00	34,97		B	B	B
12,00	38,15		B	B	B
13,50	42,92		B	B	B
15,00	47,69		B	B	B
17,00	54,05			B	B
19,50	62,00			B	B
22,00	69,95		B	B	B
25,00	79,49			B	B
28,00	89,02			B	B
31,50	100,15		B	B	B
35,00	111,28		B

Elección y montaje

Las boquillas de este tipo se seleccionan haciendo coincidir el caudal, el ángulo de pulverización y el patrón de pulverización con la especificación del fabricante del quemador. La rosca de montaje y la longitud del cuerpo de la boquilla deben coincidir con el portaboquillas del quemador. Antes de realizar el pedido, compare las marcas de la boquilla antigua con los valores requeridos, ya que estos determinan la potencia calorífica y la forma de la llama.

Señales de avería

Las boquillas de este tipo pueden obstruirse, desgastarse en el orificio o desarrollar un patrón de pulverización distorsionado con el tiempo. Cuando esto ocurre, el quemador puede mostrar una llama deficiente, un encendido retardado, formación de hollín o un aumento en las lecturas de los gases de combustión. Compruebe si la boquilla está obstruida o desgastada y compare el patrón de pulverización con la especificación antes de sustituirla.
