Name: Danfoss Tobera de aceite 13.50GPH,80B 030B0241
Brand: Danfoss
SKU: 030B0241

Caudal

13.5 GPH

Ángulo de pulverización

80 °

Patrón de pulverización

Elegir la boquilla por sus marcas

Las boquillas de distintas marcas son intercambiables cuando coinciden las marcas: Caudal, Ángulo de pulverización, Patrón de pulverización. Ajústalas como en la boquilla antigua: abajo están las que encajan, con precio y stock.

Descripción

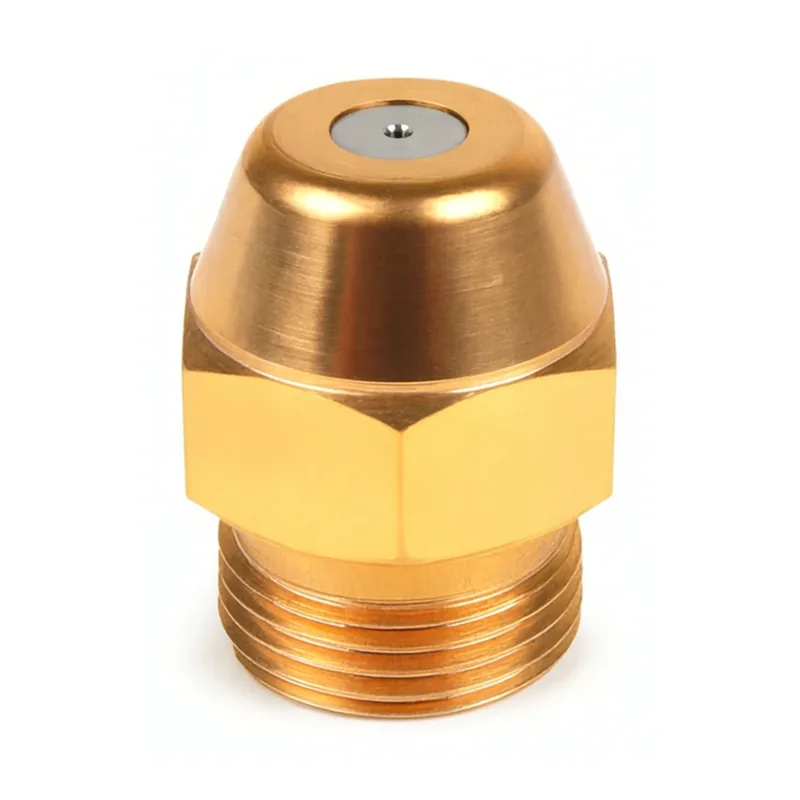

La boquilla Danfoss 030B0241 es una boquilla de aceite con un caudal de 13.5 GPH, un ángulo de pulverización de 80° y un patrón de pulverización B. Se utiliza en quemadores de aceite para atomizar el combustible en una pulverización fina para la combustión. El ángulo de 80° define la forma del cono de pulverización, mientras que el patrón B denota la distribución del combustible dentro de ese cono. La capacidad de 13.5 GPH indica el volumen de aceite que la boquilla deja pasar por hora a su presión nominal.

Tabla de selección de boquillas

Caudal	kg/h	30°	45°	60°	80°
0,30	0,95			H S	H S
0,35	1,11			S	S
0,40	1,27		S	H S	H S
0,45	1,43		S	S	H S
0,50	1,59	S	S	H S	H S
0,55	1,75		S	H S	H S
0,60	1,91	S	H S	B H S	B H S
0,65	2,07		B S	B H S	B H S
0,75	2,38	S	B S	B H S	B H S SR
0,85	2,70	S	B H S	B H S SR	B H S
1,00	3,18	S	B S	B H S	B H S
1,10	3,50		S	H S	S
1,20	3,82		S	H S	S
1,25	3,97	S	B S	B H S	B H S
1,35	4,29		B S	B H S	B H S
1,50	4,77	S	B S	B H S	B H S
1,65	5,25		S	H S	H S
1,75	5,56	S	S	H S	S
2,00	6,36	S	B S	B H S	B H S
2,25	7,15	S	B S	B H S	S
2,50	7,95	S	B S	B H S	B S
2,75	8,74		B S	B H S	H S
3,00	9,54	S	B S	B H S	B H S
3,50	11,13		S	S	S
3,75	11,92		B	B	B
4,00	12,72		S	S	S
4,50	14,31		B S	B S	B S
5,00	15,90		B S	B S	B S
5,50	17,49		B S	B S	B S
6,00	19,08		B S	B S	B S
6,50	20,67		B	B	B
7,00	22,26			S
7,50	23,85		B	B	B
8,00	25,44			S
8,50	27,02		B	B	B
9,00	28,61			S
10,00	31,79		B	B	B
11,00	34,97		B	B	B
12,00	38,15		B	B	B
13,50	42,92		B	B	B
15,00	47,69		B	B	B
17,00	54,05			B	B
19,50	62,00			B	B
22,00	69,95		B	B	B
25,00	79,49			B	B
28,00	89,02			B	B
31,50	100,15		B	B	B
35,00	111,28		B

Elección y montaje

Las boquillas de este tipo se seleccionan haciendo coincidir el caudal, el ángulo de pulverización y el patrón de pulverización con los requisitos del quemador, y confirmando que la rosca y la forma de montaje sean adecuadas para el portaboquillas. El ángulo de pulverización debe ser adecuado para la geometría de la cámara de combustión, y el patrón debe coincidir con la disposición del flujo de aire. Antes de realizar el pedido, compare las marcas de la boquilla existente con la especificación requerida.

Señales de avería

Las boquillas de este tipo suelen fallar por obstrucción del orificio o del filtro interno, desgaste que agranda el orificio y aumenta el caudal, o un patrón de pulverización distorsionado por depósitos o daños. El equipo puede entonces presentar una combustión deficiente, humo, depósitos de hollín, llama inestable o dificultad para encender. Compruebe el patrón de pulverización, el caudal y el estado del filtro y del orificio, y sustituya la boquilla si la pulverización es irregular o el caudal está fuera de especificación.
