Name: Danfoss Tobera de aceite 35.00GPH,45B 030B0100
Brand: Danfoss
SKU: 030B0100

Caudal

35 GPH

Ángulo de pulverización

45 °

Patrón de pulverización

Elegir la boquilla por sus marcas

Las boquillas de distintas marcas son intercambiables cuando coinciden las marcas: Caudal, Ángulo de pulverización, Patrón de pulverización. Ajústalas como en la boquilla antigua: abajo están las que encajan, con precio y stock.

Descripción

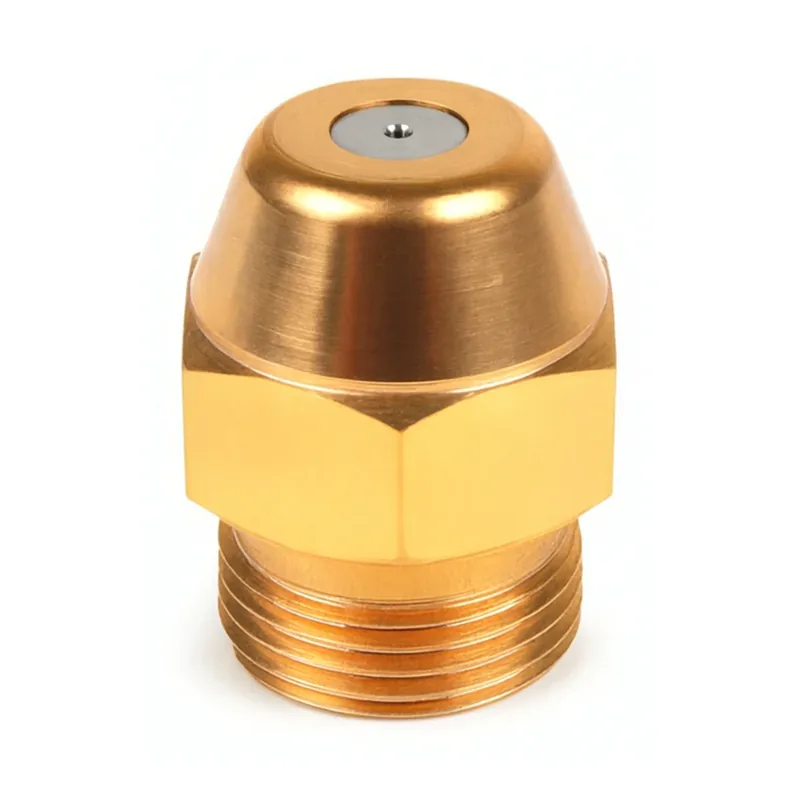

Esta es una boquilla de aceite Danfoss con un caudal de 35 GPH, un ángulo de pulverización de 45° y un patrón de pulverización B. Se utiliza en quemadores de aceite para atomizar el fuelóleo en una pulverización fina para la combustión. El ángulo de 45° define la forma del cono de la pulverización, mientras que el patrón B denota la distribución del combustible dentro de ese cono. La boquilla se identifica mediante el SKU 030B0100.

Tabla de selección de boquillas

Caudal	kg/h	30°	45°	60°	80°
0,30	0,95			H S	H S
0,35	1,11			S	S
0,40	1,27		S	H S	H S
0,45	1,43		S	S	H S
0,50	1,59	S	S	H S	H S
0,55	1,75		S	H S	H S
0,60	1,91	S	H S	B H S	B H S
0,65	2,07		B S	B H S	B H S
0,75	2,38	S	B S	B H S	B H S SR
0,85	2,70	S	B H S	B H S SR	B H S
1,00	3,18	S	B S	B H S	B H S
1,10	3,50		S	H S	S
1,20	3,82		S	H S	S
1,25	3,97	S	B S	B H S	B H S
1,35	4,29		B S	B H S	B H S
1,50	4,77	S	B S	B H S	B H S
1,65	5,25		S	H S	H S
1,75	5,56	S	S	H S	S
2,00	6,36	S	B S	B H S	B H S
2,25	7,15	S	B S	B H S	S
2,50	7,95	S	B S	B H S	B S
2,75	8,74		B S	B H S	H S
3,00	9,54	S	B S	B H S	B H S
3,50	11,13		S	S	S
3,75	11,92		B	B	B
4,00	12,72		S	S	S
4,50	14,31		B S	B S	B S
5,00	15,90		B S	B S	B S
5,50	17,49		B S	B S	B S
6,00	19,08		B S	B S	B S
6,50	20,67		B	B	B
7,00	22,26			S
7,50	23,85		B	B	B
8,00	25,44			S
8,50	27,02		B	B	B
9,00	28,61			S
10,00	31,79		B	B	B
11,00	34,97		B	B	B
12,00	38,15		B	B	B
13,50	42,92		B	B	B
15,00	47,69		B	B	B
17,00	54,05			B	B
19,50	62,00			B	B
22,00	69,95		B	B	B
25,00	79,49			B	B
28,00	89,02			B	B
31,50	100,15		B	B	B
35,00	111,28		B

Elección y montaje

Las boquillas de este tipo se seleccionan haciendo coincidir el caudal, el ángulo de pulverización y el patrón de pulverización con la especificación del fabricante del quemador. La forma de montaje también debe coincidir: las boquillas se fijan comúnmente mediante un cuerpo roscado o una brida, y el asiento y el tamaño de la rosca deben corresponder al porta boquillas. Antes de realizar el pedido, compare las marcas de la boquilla existente y los datos técnicos del quemador para confirmar los tres parámetros.

Señales de avería

Las boquillas de este tipo pueden obstruirse, desgastarse en el orificio o desarrollar un patrón de pulverización distorsionado con el tiempo. Cuando esto ocurre, el quemador puede producir una llama humeante, no encenderse, pulsar o mostrar un aumento en la temperatura de los gases de combustión. La verificación de la boquilla implica inspeccionar el patrón de pulverización, buscar residuos en el orificio y comparar el caudal medido con el valor nominal.
