Name: Danfoss Tobera de aceite 17.00GPH,60B 030B0145
Brand: Danfoss
SKU: 030B0145

Caudal

17 GPH

Ángulo de pulverización

60 °

Patrón de pulverización

Elegir la boquilla por sus marcas

Las boquillas de distintas marcas son intercambiables cuando coinciden las marcas: Caudal, Ángulo de pulverización, Patrón de pulverización. Ajústalas como en la boquilla antigua: abajo están las que encajan, con precio y stock.

Descripción

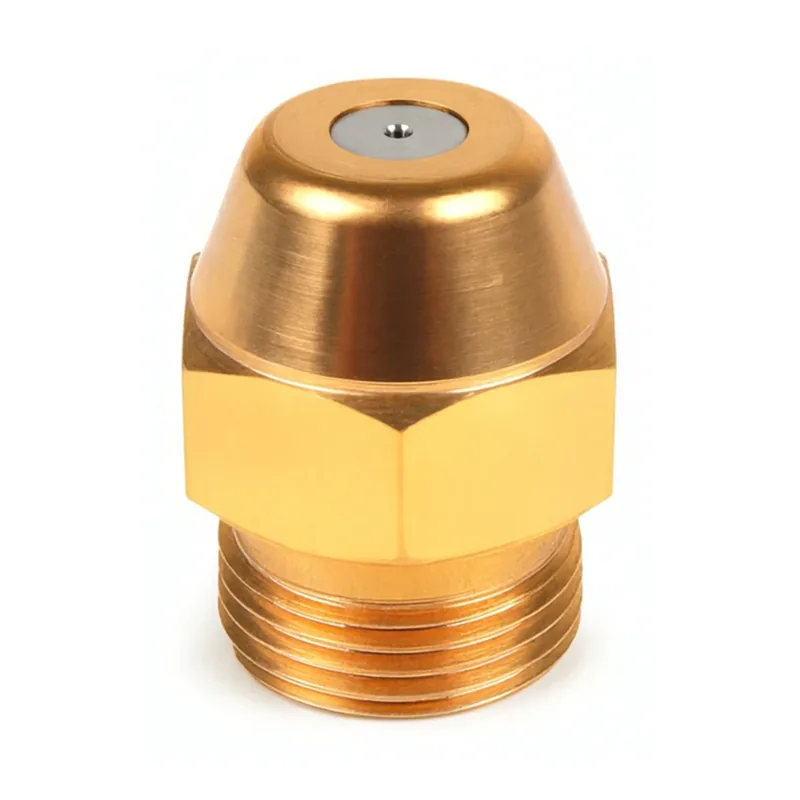

Esta es una boquilla de aceite Danfoss con un caudal de 17 GPH, un ángulo de pulverización de 60° y un patrón de pulverización B. Se utiliza para atomizar fuelóleo en un quemador, produciendo un chorro en forma de cono que se mezcla con el aire de combustión. El ángulo de 60° define la anchura del cono de pulverización, mientras que el patrón B denota la distribución del combustible dentro de ese cono. La boquilla se identifica mediante el SKU 030B0145.

Tabla de selección de boquillas

Caudal	kg/h	30°	45°	60°	80°
0,30	0,95			H S	H S
0,35	1,11			S	S
0,40	1,27		S	H S	H S
0,45	1,43		S	S	H S
0,50	1,59	S	S	H S	H S
0,55	1,75		S	H S	H S
0,60	1,91	S	H S	B H S	B H S
0,65	2,07		B S	B H S	B H S
0,75	2,38	S	B S	B H S	B H S SR
0,85	2,70	S	B H S	B H S SR	B H S
1,00	3,18	S	B S	B H S	B H S
1,10	3,50		S	H S	S
1,20	3,82		S	H S	S
1,25	3,97	S	B S	B H S	B H S
1,35	4,29		B S	B H S	B H S
1,50	4,77	S	B S	B H S	B H S
1,65	5,25		S	H S	H S
1,75	5,56	S	S	H S	S
2,00	6,36	S	B S	B H S	B H S
2,25	7,15	S	B S	B H S	S
2,50	7,95	S	B S	B H S	B S
2,75	8,74		B S	B H S	H S
3,00	9,54	S	B S	B H S	B H S
3,50	11,13		S	S	S
3,75	11,92		B	B	B
4,00	12,72		S	S	S
4,50	14,31		B S	B S	B S
5,00	15,90		B S	B S	B S
5,50	17,49		B S	B S	B S
6,00	19,08		B S	B S	B S
6,50	20,67		B	B	B
7,00	22,26			S
7,50	23,85		B	B	B
8,00	25,44			S
8,50	27,02		B	B	B
9,00	28,61			S
10,00	31,79		B	B	B
11,00	34,97		B	B	B
12,00	38,15		B	B	B
13,50	42,92		B	B	B
15,00	47,69		B	B	B
17,00	54,05			B	B
19,50	62,00			B	B
22,00	69,95		B	B	B
25,00	79,49			B	B
28,00	89,02			B	B
31,50	100,15		B	B	B
35,00	111,28		B

Elección y montaje

Las boquillas de este tipo se seleccionan haciendo coincidir el caudal, el ángulo de pulverización y el patrón de pulverización con la especificación del fabricante del quemador. La forma de montaje también debe coincidir: el asiento de la boquilla, la rosca y la longitud total tienen que corresponder al portaboquillas del quemador. Antes de realizar el pedido, compare las marcas de la boquilla antigua con los valores requeridos y compruebe si el portaboquillas presenta daños o desgaste.

Señales de avería

Las boquillas de este tipo suelen fallar por obstrucción, desgaste del orificio o un patrón de pulverización deformado. Cuando esto ocurre, el quemador puede presentar una llama débil o irregular, encendido retardado, depósitos de hollín o un aumento del consumo de combustible. Compruebe el patrón de pulverización y el caudal, e inspeccione la boquilla en busca de residuos o daños antes de sustituirla.
