Name: Danfoss Tobera de aceite 28.00GPH,60B 030B0153
Brand: Danfoss
SKU: 030B0153

Caudal

28 GPH

Ángulo de pulverización

60 °

Patrón de pulverización

Elegir la boquilla por sus marcas

Las boquillas de distintas marcas son intercambiables cuando coinciden las marcas: Caudal, Ángulo de pulverización, Patrón de pulverización. Ajústalas como en la boquilla antigua: abajo están las que encajan, con precio y stock.

Descripción

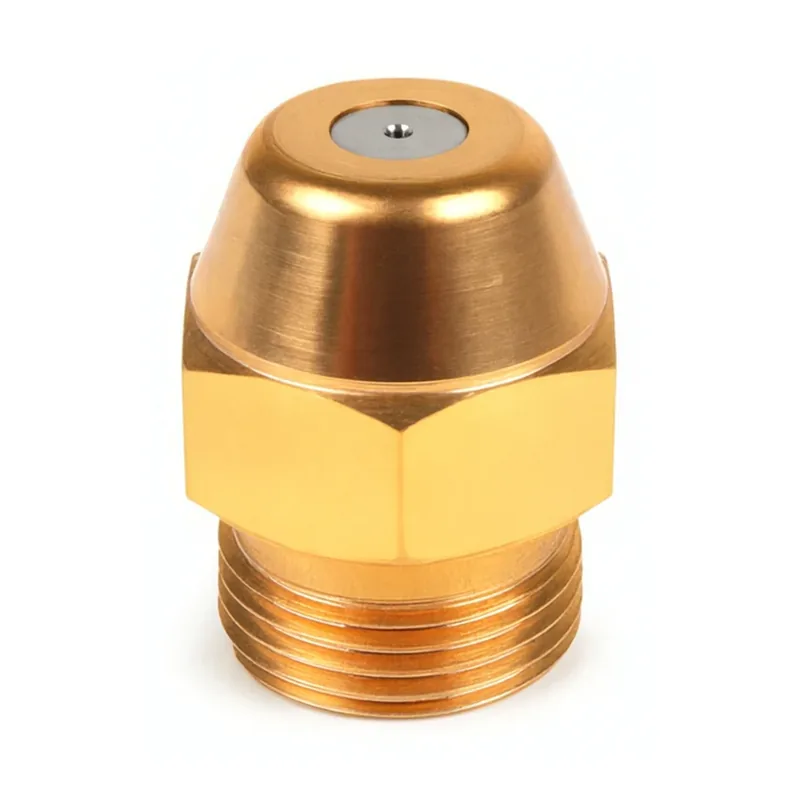

Esta es una boquilla de aceite Danfoss con un caudal de 28 GPH, un ángulo de pulverización de 60° y un patrón de pulverización B. Se utiliza para atomizar fuelóleo en un quemador, produciendo la pulverización que se enciende en la cámara de combustión. El ángulo de 60° define la anchura del cono de la pulverización, y el patrón B denota la distribución del combustible dentro de ese cono. El valor de 28 GPH indica el volumen de aceite que la boquilla deja pasar por hora a su presión nominal. Se identifica mediante el SKU 030B0153.

Tabla de selección de boquillas

Caudal	kg/h	30°	45°	60°	80°
0,30	0,95			H S	H S
0,35	1,11			S	S
0,40	1,27		S	H S	H S
0,45	1,43		S	S	H S
0,50	1,59	S	S	H S	H S
0,55	1,75		S	H S	H S
0,60	1,91	S	H S	B H S	B H S
0,65	2,07		B S	B H S	B H S
0,75	2,38	S	B S	B H S	B H S SR
0,85	2,70	S	B H S	B H S SR	B H S
1,00	3,18	S	B S	B H S	B H S
1,10	3,50		S	H S	S
1,20	3,82		S	H S	S
1,25	3,97	S	B S	B H S	B H S
1,35	4,29		B S	B H S	B H S
1,50	4,77	S	B S	B H S	B H S
1,65	5,25		S	H S	H S
1,75	5,56	S	S	H S	S
2,00	6,36	S	B S	B H S	B H S
2,25	7,15	S	B S	B H S	S
2,50	7,95	S	B S	B H S	B S
2,75	8,74		B S	B H S	H S
3,00	9,54	S	B S	B H S	B H S
3,50	11,13		S	S	S
3,75	11,92		B	B	B
4,00	12,72		S	S	S
4,50	14,31		B S	B S	B S
5,00	15,90		B S	B S	B S
5,50	17,49		B S	B S	B S
6,00	19,08		B S	B S	B S
6,50	20,67		B	B	B
7,00	22,26			S
7,50	23,85		B	B	B
8,00	25,44			S
8,50	27,02		B	B	B
9,00	28,61			S
10,00	31,79		B	B	B
11,00	34,97		B	B	B
12,00	38,15		B	B	B
13,50	42,92		B	B	B
15,00	47,69		B	B	B
17,00	54,05			B	B
19,50	62,00			B	B
22,00	69,95		B	B	B
25,00	79,49			B	B
28,00	89,02			B	B
31,50	100,15		B	B	B
35,00	111,28		B

Elección y montaje

Las boquillas de este tipo se seleccionan haciendo coincidir el caudal, el ángulo de pulverización y el patrón de pulverización con los requisitos del quemador, y confirmando que la rosca y las dimensiones del cuerpo se ajustan al portaboquillas. Las formas de montaje varían según el diseño del quemador, por lo que el asiento, el tamaño de rosca y la longitud total deben compararse con la pieza antigua antes de realizar el pedido. La presión nominal a la que se especifica el caudal también debe coincidir con el ajuste de la bomba.

Señales de avería

Las boquillas de este tipo suelen fallar por obstrucción, desgaste del orificio o un patrón de pulverización deformado. Cuando esto ocurre, el quemador puede mostrar una llama débil o irregular, encendido retardado, depósitos de hollín o un aumento en las lecturas de los gases de combustión. Las comprobaciones incluyen el patrón de pulverización en un banco de pruebas, el caudal frente al valor nominal y el estado del asiento y el filtro de la boquilla.
